Серия OP

1. Текстовые и простейшие графические панели (OP7, OP17, OP73)

Это базовые текстовые панели начального уровня для вывода простых технологических сообщений и ввода числовых уставок.

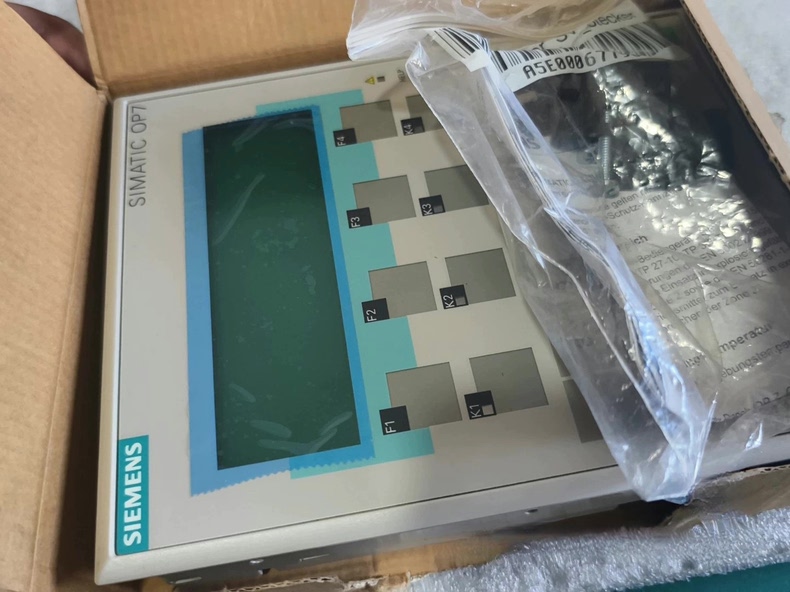

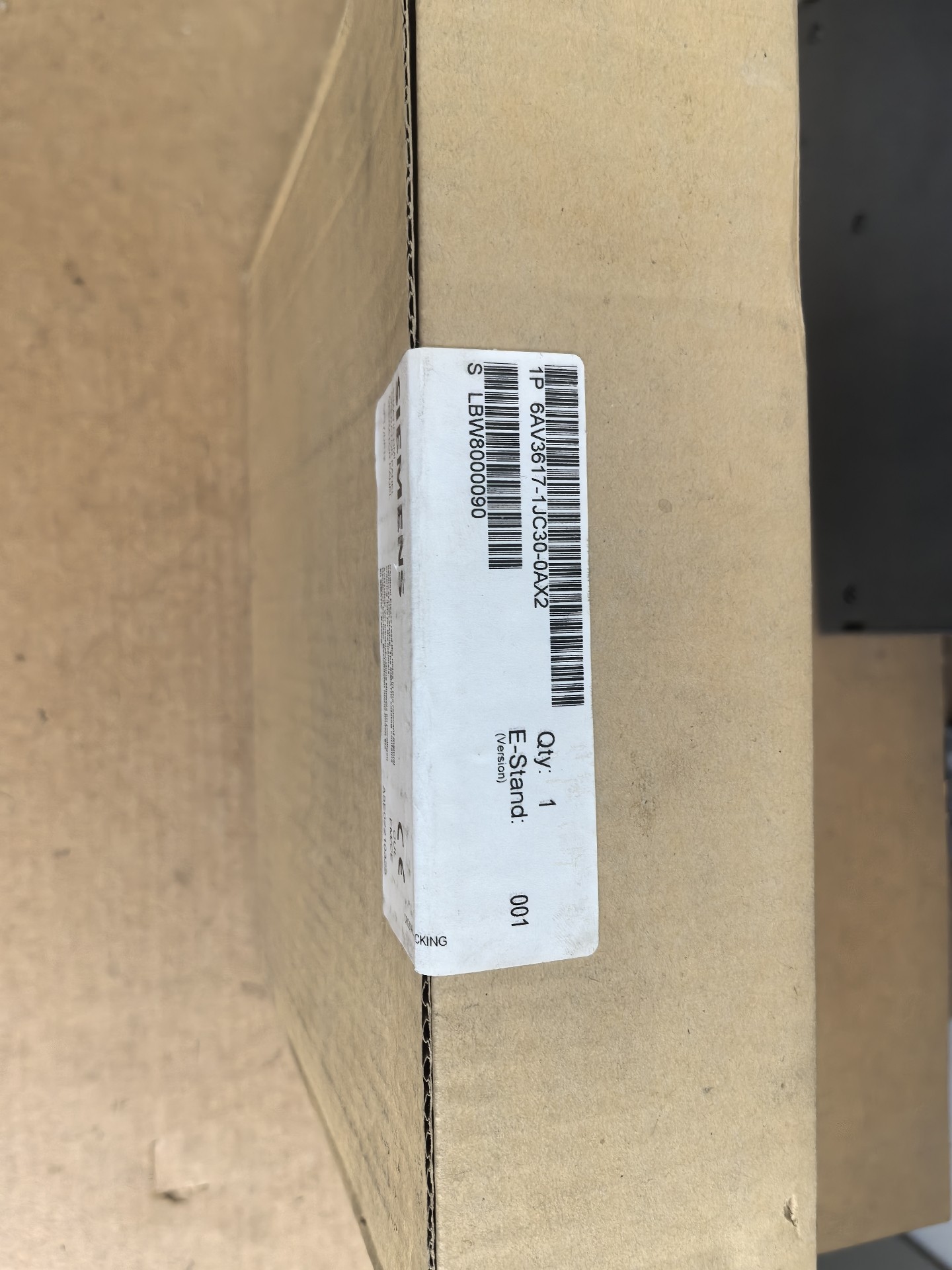

    OP7: Легендарная монохромная текстовая панель (строчный дисплей, вмещающий 4 строки по 20 символов). Оснащена системными и программируемыми клавишами. Использовалась для работы по протоколам MPI/PPI/PROFIBUS. Позже была заменена моделью OP77B.

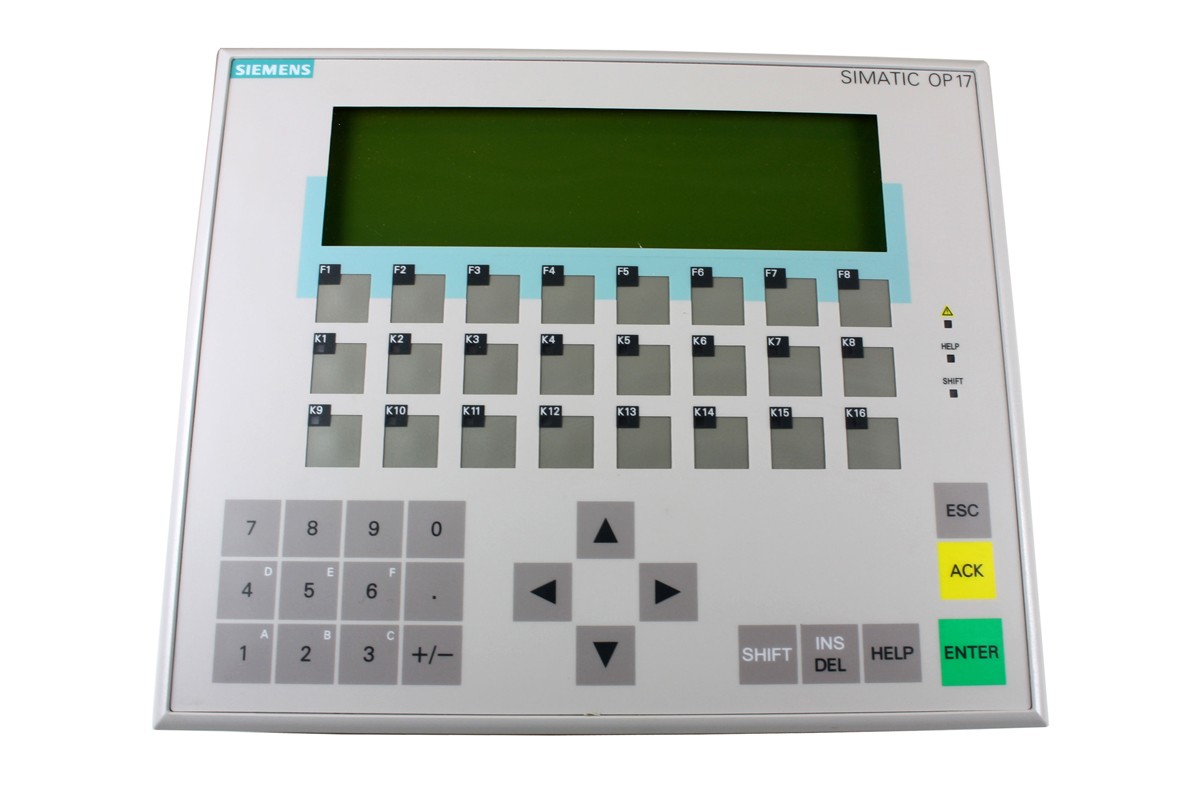

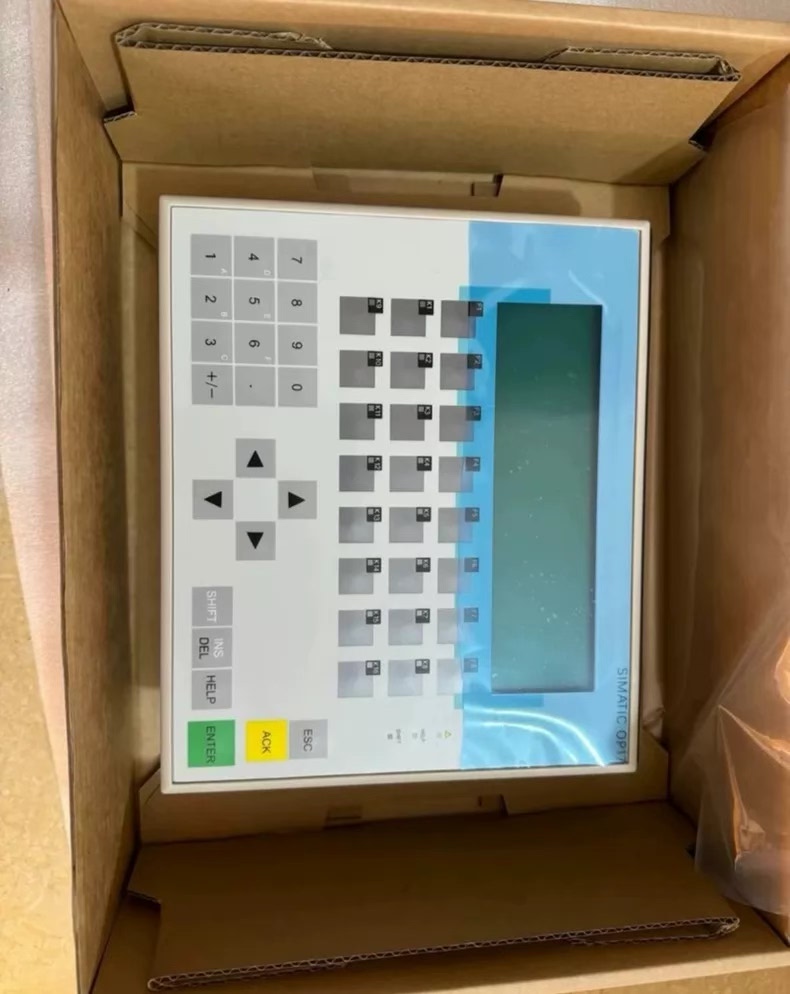

    OP17: Более крупная строчная панель (до 8 строк по 40 символов или 4 строки по 20 символов с увеличенным шрифтом). Имела возможность создания простых символьных индикаторов и пиктограмм, а также оснащалась мембранной клавиатурой с подсветкой кнопок.

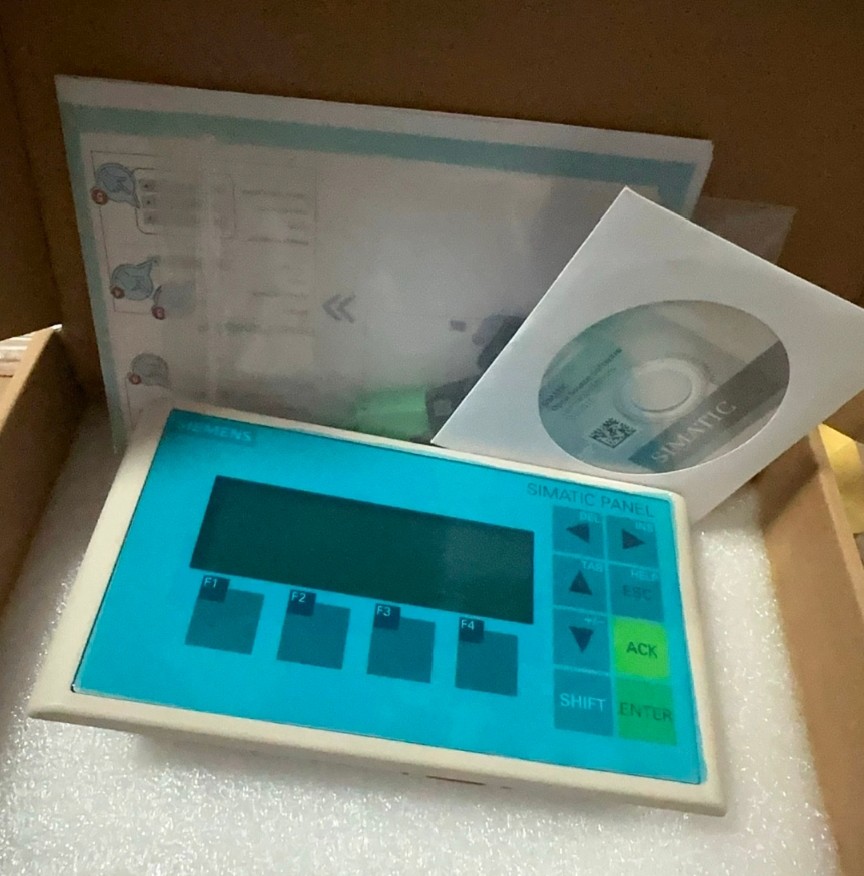

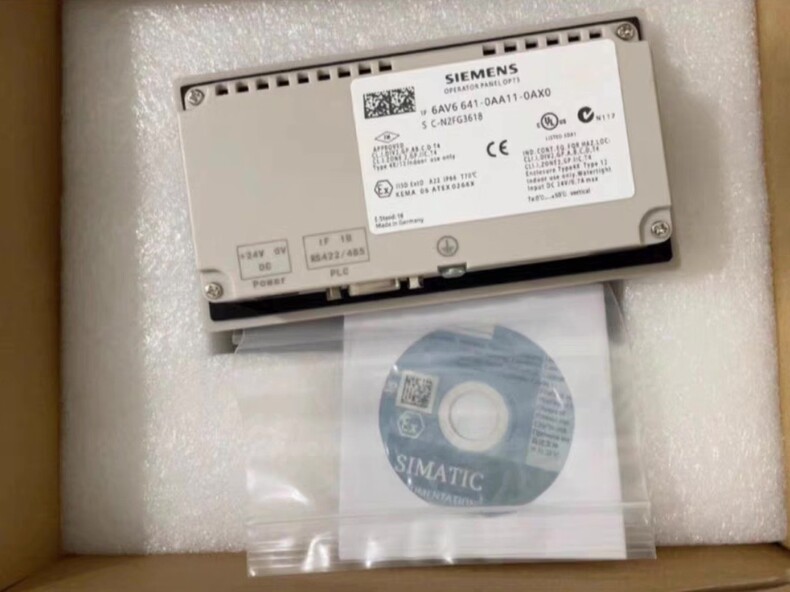

    OP73: Маленькая графическая панель, пришедшая в свое время на смену OP7. Получила полностью графический 3-дюймовый монохромный дисплей (разрешение 160 x 84 пикселей), что позволило выводить не только текст, но и простейшие рисунки, схемы или иконки аварий.

2. Средний класс прошлых поколений (OP27, OP270)

    OP27: Ранняя графическая кнопочная панель. Выпускалась как в монохромном варианте, так и в цветном (STN-матрица, 8 цветов). Имела полноценную цифровую и функциональную клавиатуру для управления разветвленным меню станка. Конфигурировалась в старом ПО ProTool.

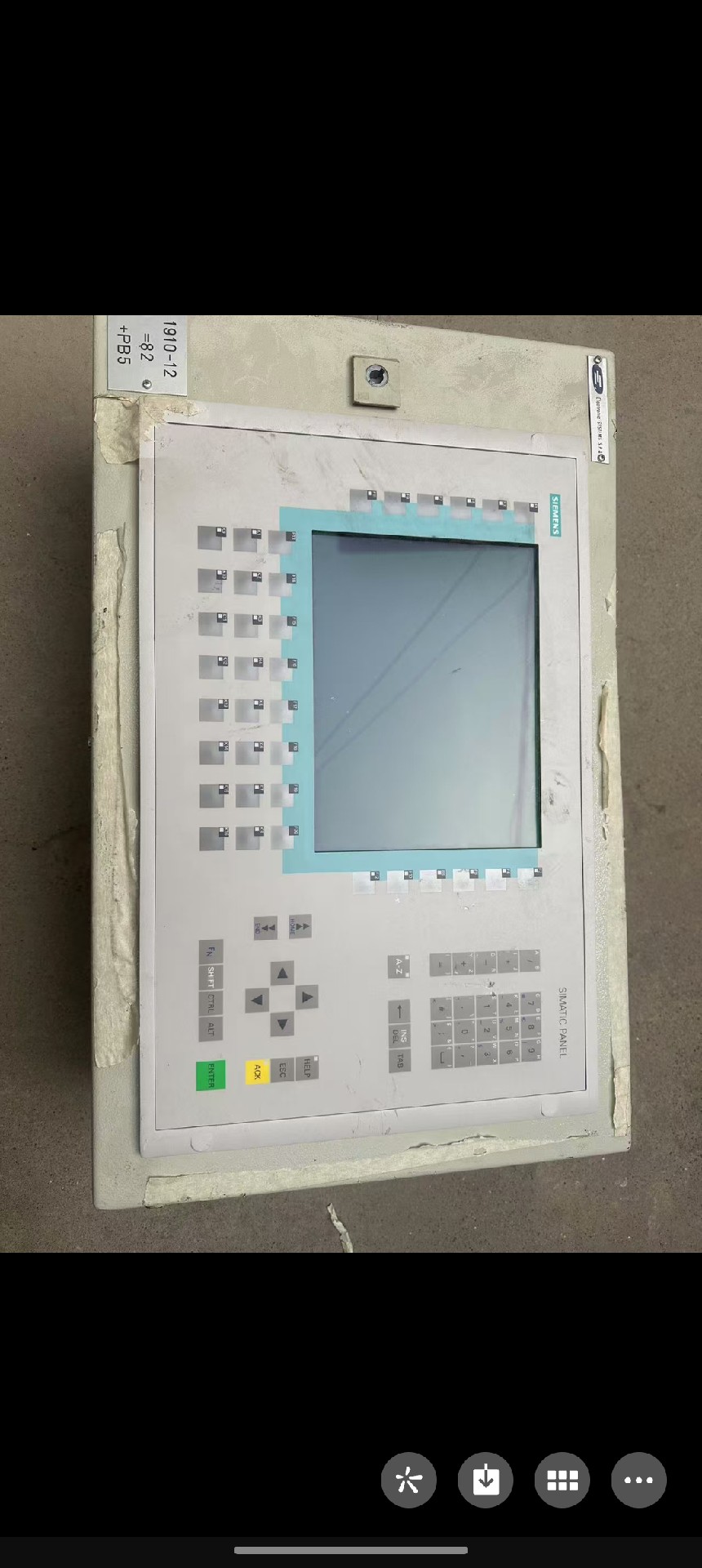

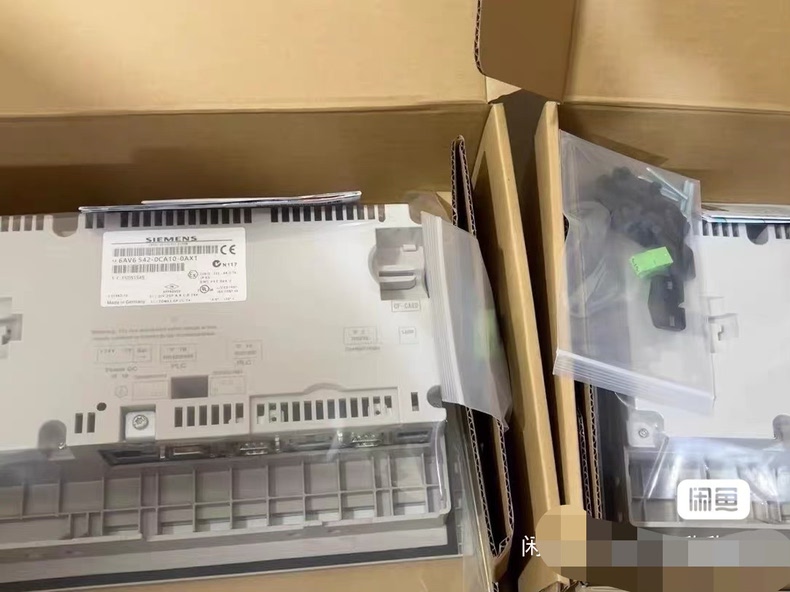

    OP270: Более современный преемник 27-й серии (выпускалась в модификациях с экраном 5.7 или 10.4 дюймов). Базировалась на операционной системе Windows CE и программировалась через WinCC flexible. Панель поддерживала полноценные графические объекты, тренды (графики процесса) и архивацию.

3. Классическое семейство на базе Windows CE (OP77B, OP177B)

Это наиболее технологичные панели из архивных кнопочных серий, которые программируются в WinCC flexible и обладают встроенными интерфейсами USB и Ethernet (в зависимости от версии).

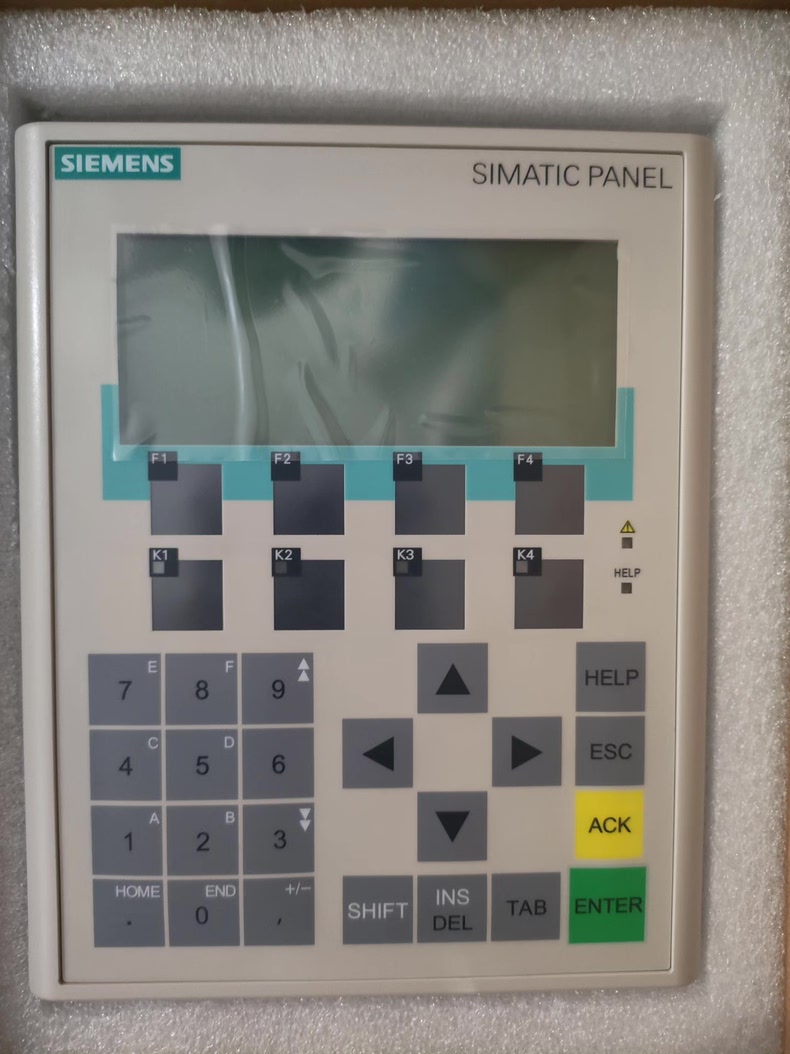

    OP77B: Прямой и самый удачный наследник панели OP7. Оснащен 4.5-дюймовым монохромным графическим дисплеем с фоновой подсветкой и встроенной памятью для рецептов и текстовых сообщений. Обладает портами MPI/PROFIBUS и RS-232/485.

    OP177B (кнопочная версия): Графическая панель с сине-белым или цветным (4 цвета) дисплеем 5.7 дюймов. Предлагала высокую плотность размещения информации и продвинутые сетевые возможности (модификации со встроенным портом Profinet/Ethernet).

4. Финальное поколение классических кнопочных панелей (OP277)

    OP277: Последняя и самая мощная модель в классической линейке OP перед полным переходом Siemens на серии Basic/Comfort. Оснащалась ярким 5.7-дюймовым TFT-дисплеем (256 цветов) и полноценным набором клавиш. Обладала встроенной поддержкой сетей PROFIBUS DP и PROFINET (Ethernet), возможностью работы со скриптами, рецептами и внешними картами памяти MMC для хранения архивов аварий.
