Модуль S7-200

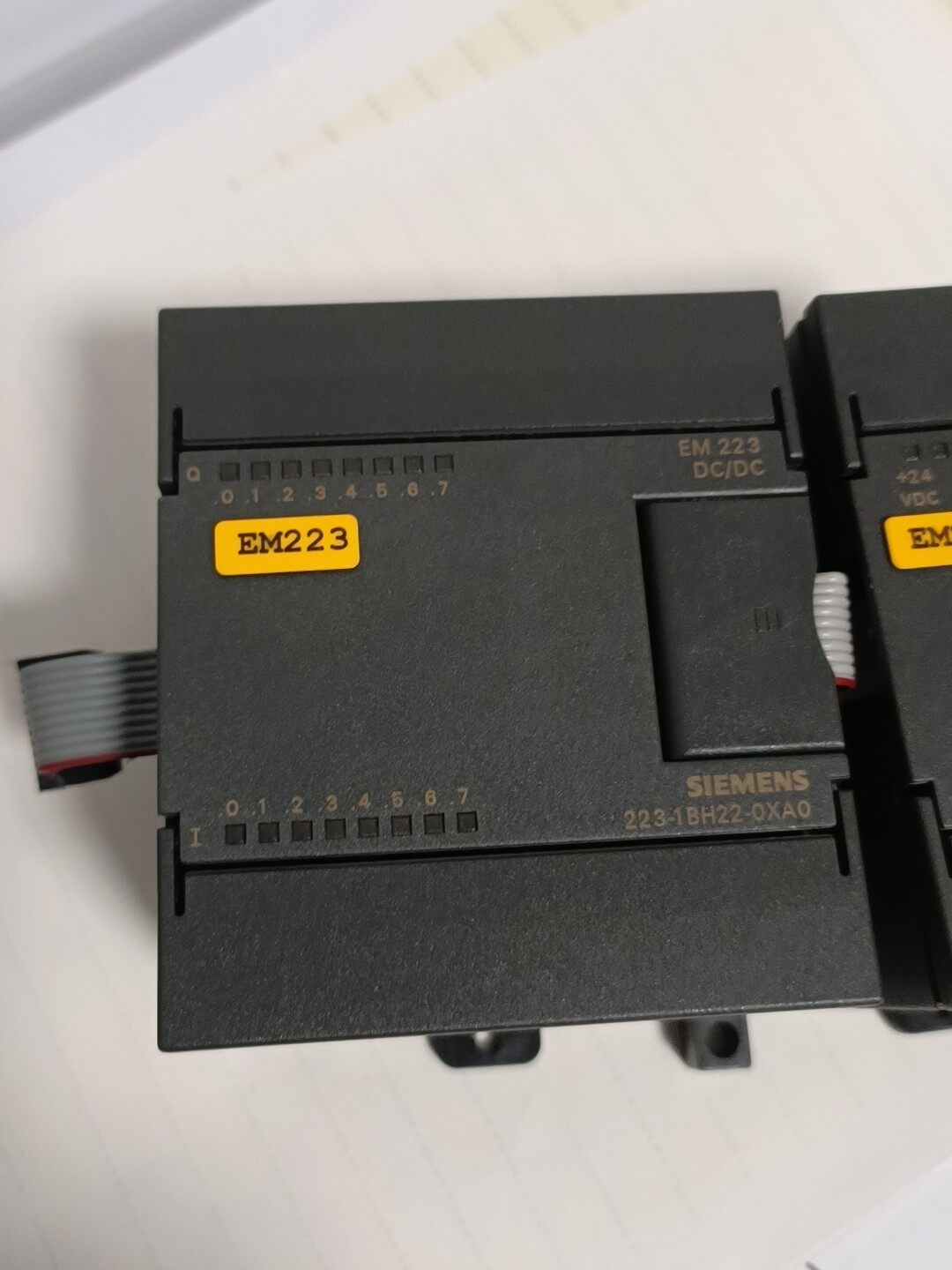

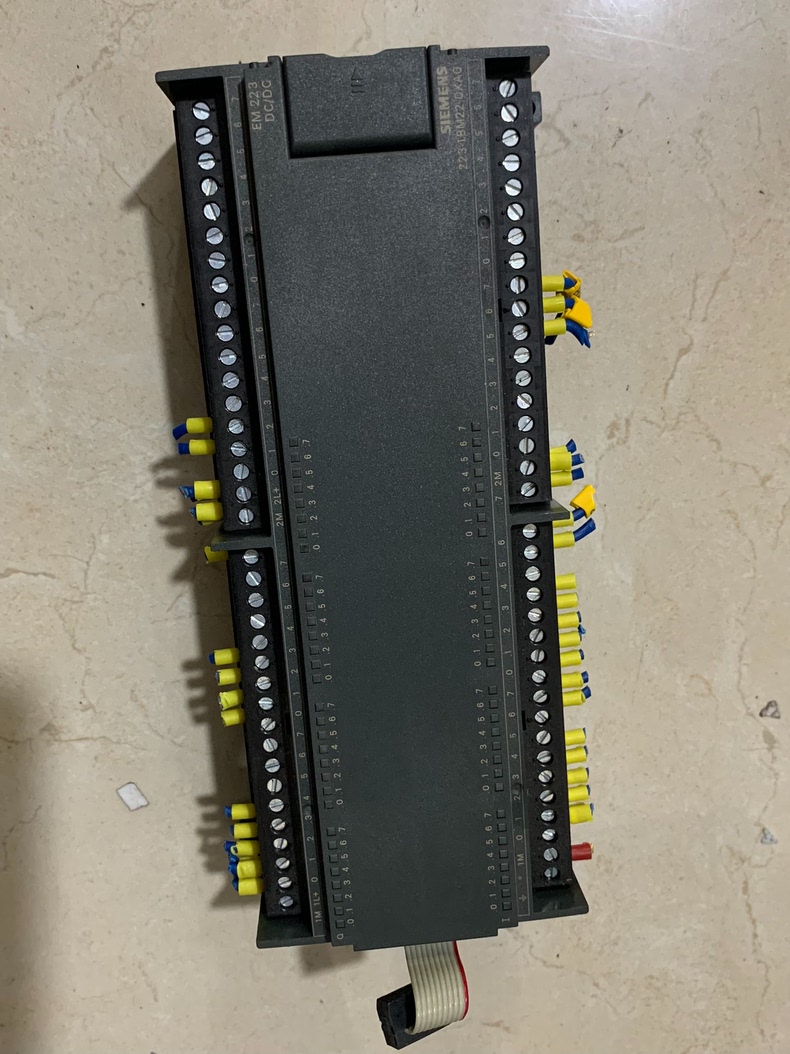

1. Дискретный комбинированный модуль EM 223

Предназначен для одновременного увеличения количества цифровых (дискретных) входов и выходов контроллера.

    Основные характеристики: Выпускается в различных модификациях по количеству каналов (например, 4 входа / 4 выхода, 8 входов / 8 выходов, 16 входов / 16 выходов). Доступны версии с транзисторными выходами (=24 В для высокой частоты переключения) или с релейными выводами (для коммутации нагрузок переменного тока до ~230 В).

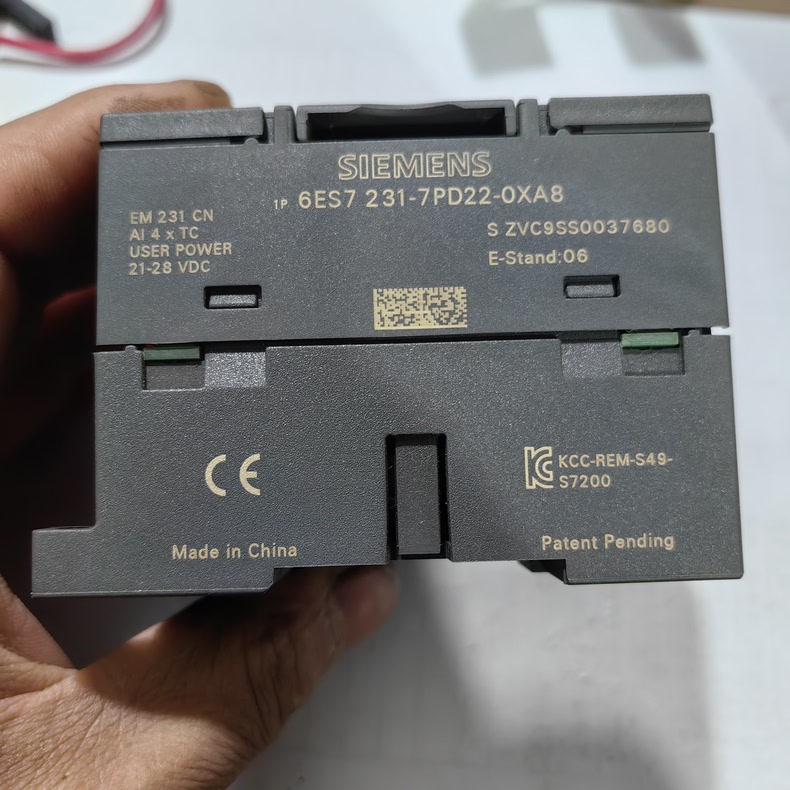

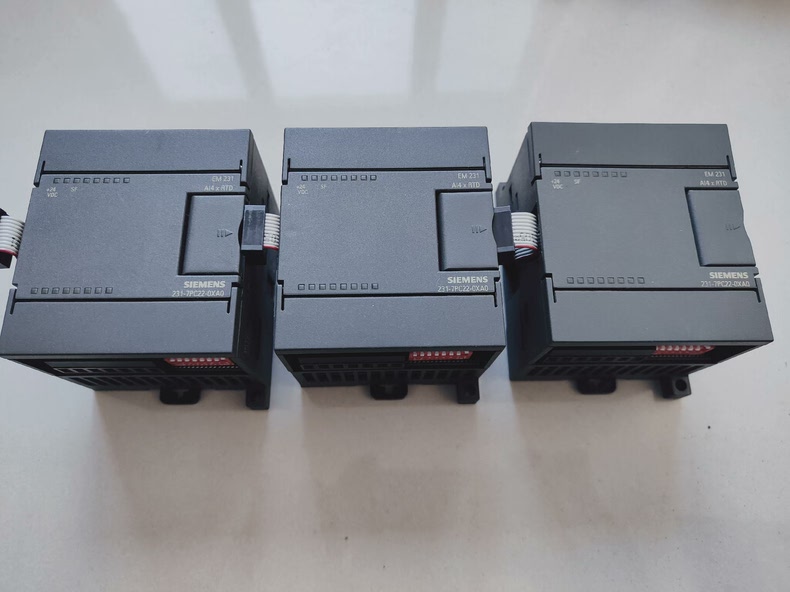

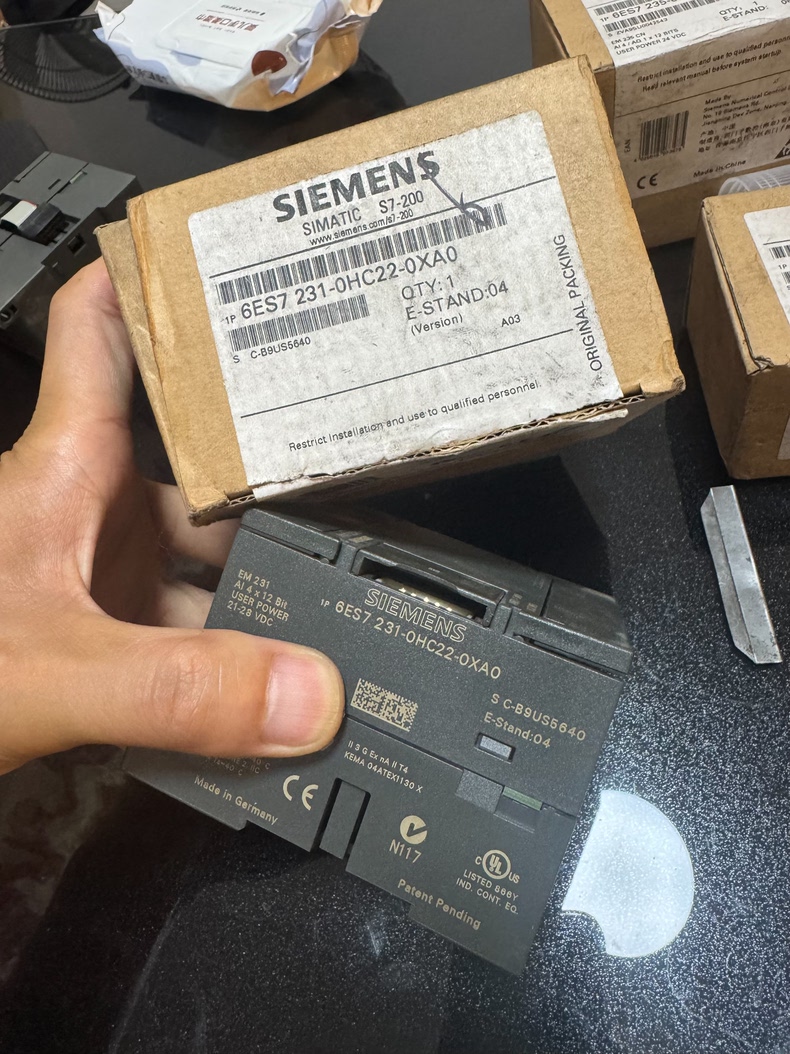

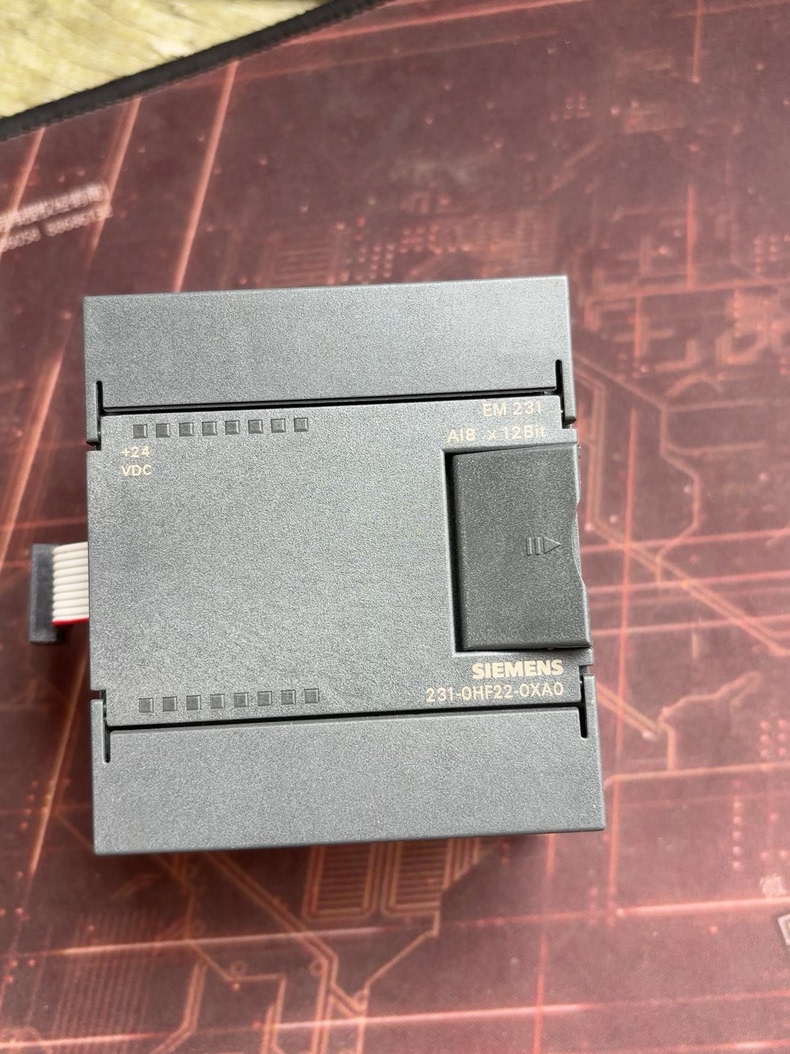

2. Модуль аналогового ввода EM 231

Используется для измерения непрерывных физических величин (давление, температура, расход) путем преобразования аналоговых сигналов от датчиков в цифровой код.

    Основные характеристики: Стандартная модификация имеет 4 аналоговых входа. Поддерживает работу со стандартными сигналами напряжения (например, 0–10 В, ±5 В) и тока (0–20 мА). Существуют также специализированные версии (EM 231 RTD и EM 231 TC) для прямого подключения термосопротивлений (Pt100/Pt1000) и термопар с высокой точностью и встроенной компенсацией холодного спая.

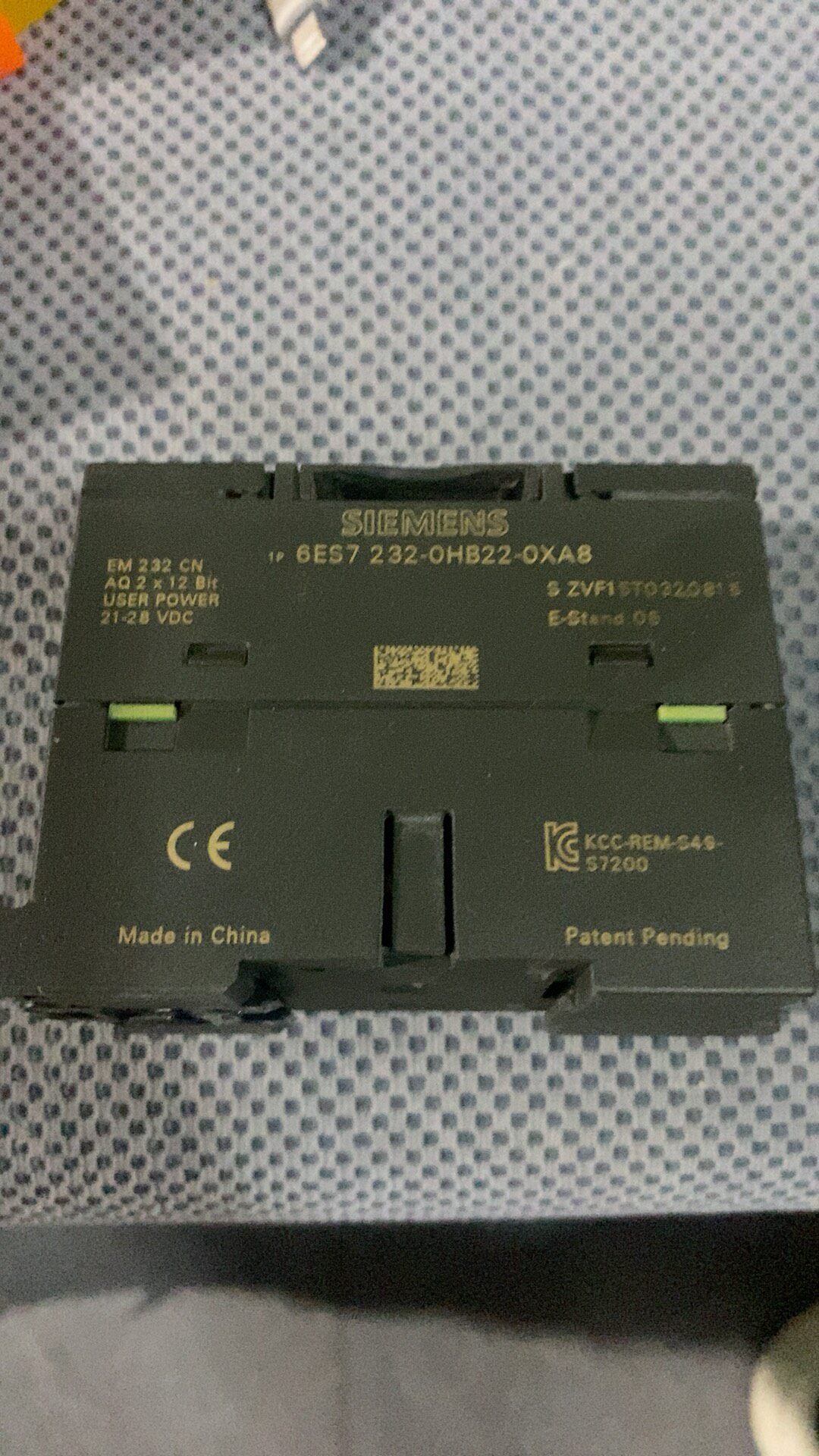

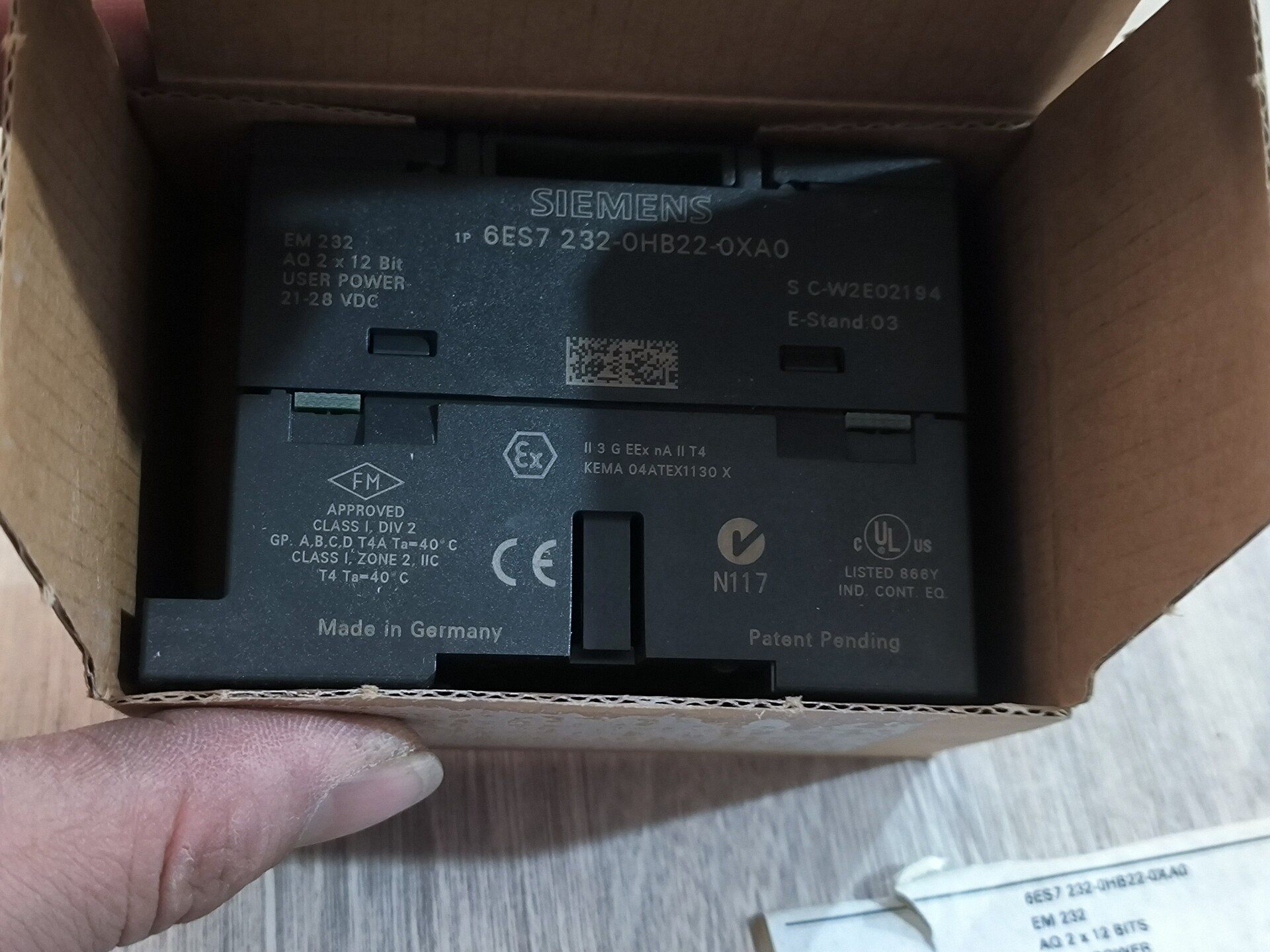

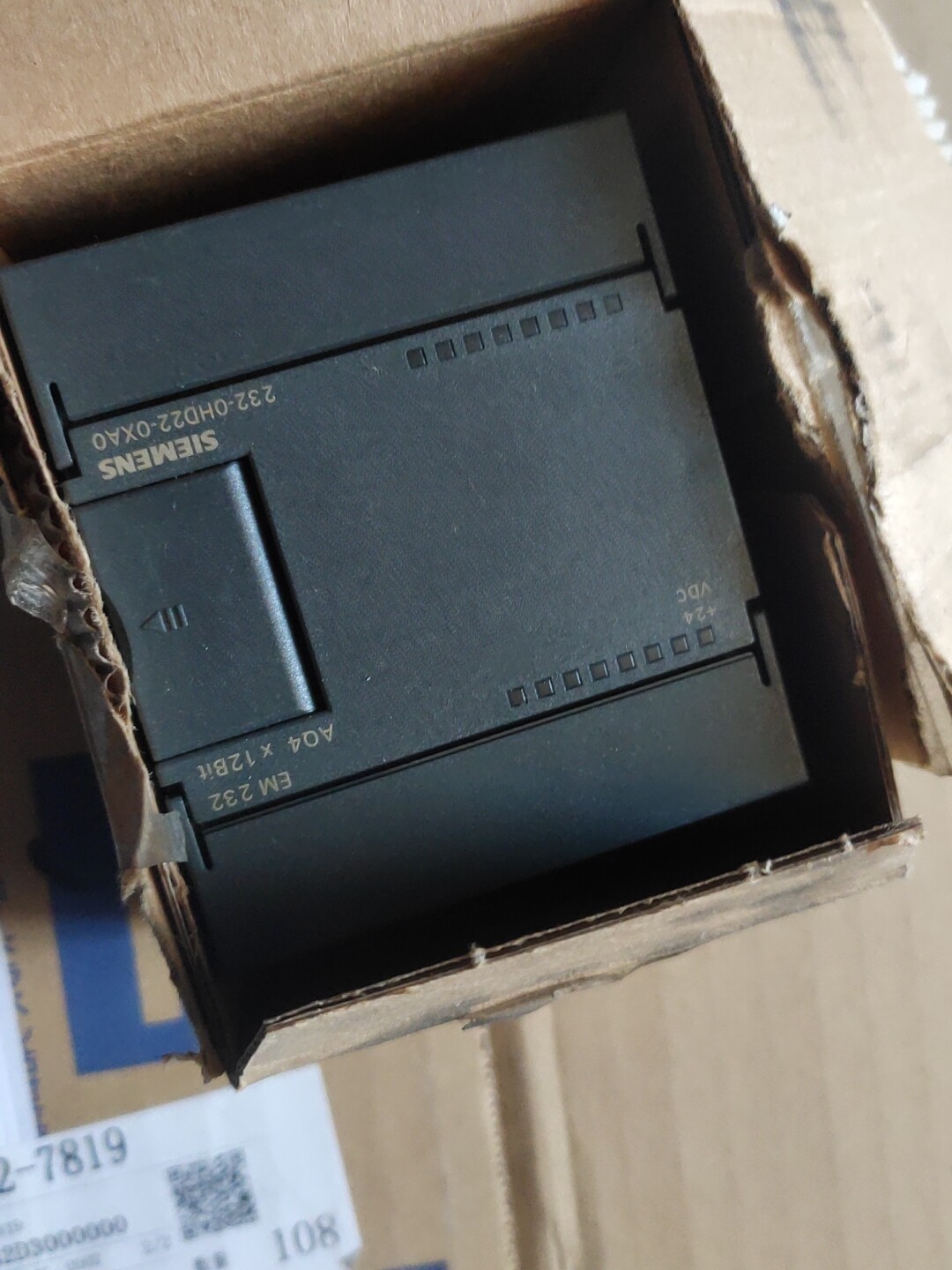

3. Модуль аналогового вывода EM 232

Предназначен для управления исполнительными механизмами, требующими плавной регулировки (частотные преобразователи, регулирующие клапаны, позиционеры).

    Основные характеристики: Оснащен 2 аналоговыми выходами. Способен формировать выходные сигналы как в виде напряжения (±10 В), так и в виде тока (0–20 мА / 4–20 мА). Настройка типа сигнала производится с помощью аппаратных переключателей на корпусе модуля.

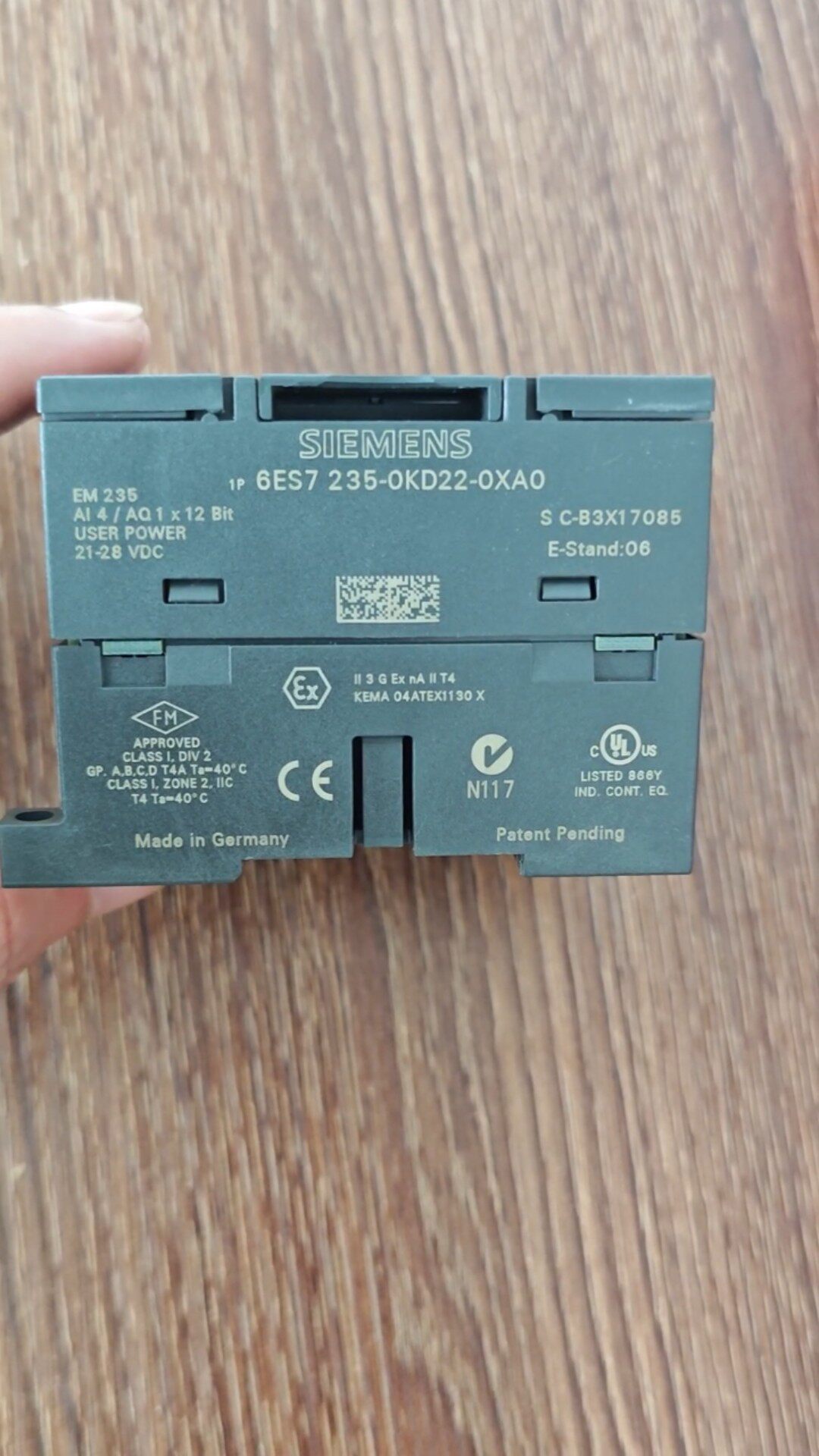

4. Комбинированный аналоговый модуль EM 235

Универсальный и самый популярный аналоговый модуль серии S7-200, совмещающий в одном корпусе функции приема и выдачи непрерывных сигналов.

    Основные характеристики: Содержит 4 аналоговых входа и 1 аналоговый выход. Позволяет очень экономично построить локальный контур регулирования (например, PID-управление), так как один модуль закрывает потребность и в опросе датчиков, и в выдаче управляющего сигнала. Настройка диапазонов измерения осуществляется с помощью DIP-переключателей и потенциометров точной калибровки на лицевой панели.

5. Коммуникационный модуль EM 241 (Модемный модуль)

Специализированный модуль связи, разработанный для организации удаленного доступа, телеметрии и сервисного обслуживания контроллера через стандартные проводные телефонные линии.

    Основные характеристики: Включает в себя встроенный аналоговый модем. Поддерживает функции удаленного программирования и диагностики контроллера через ПО STEP 7-Micro/WIN, автоматическую отправку SMS-сообщений на мобильные телефоны при возникновении аварийных событий, а также передачу данных между распределенными контроллерами по протоколу Modbus RTU или собственному протоколу Siemens (PPI).
