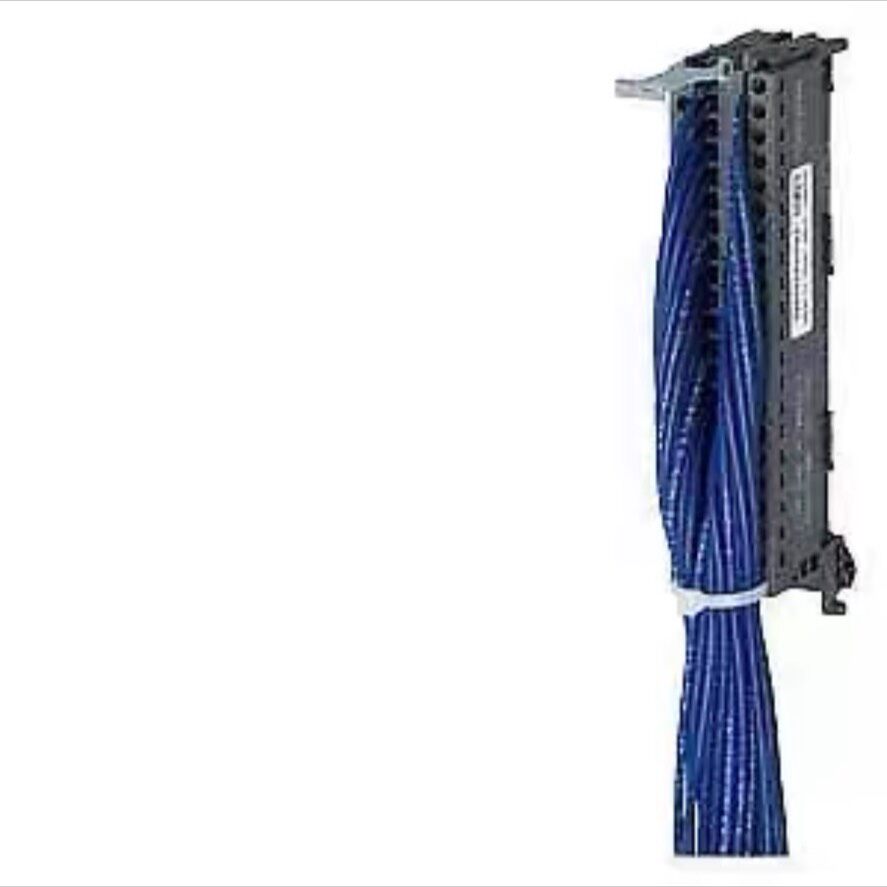

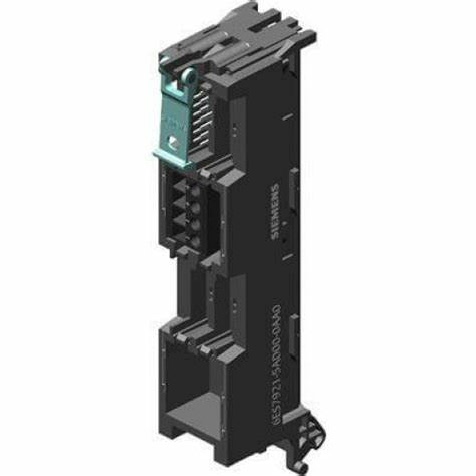

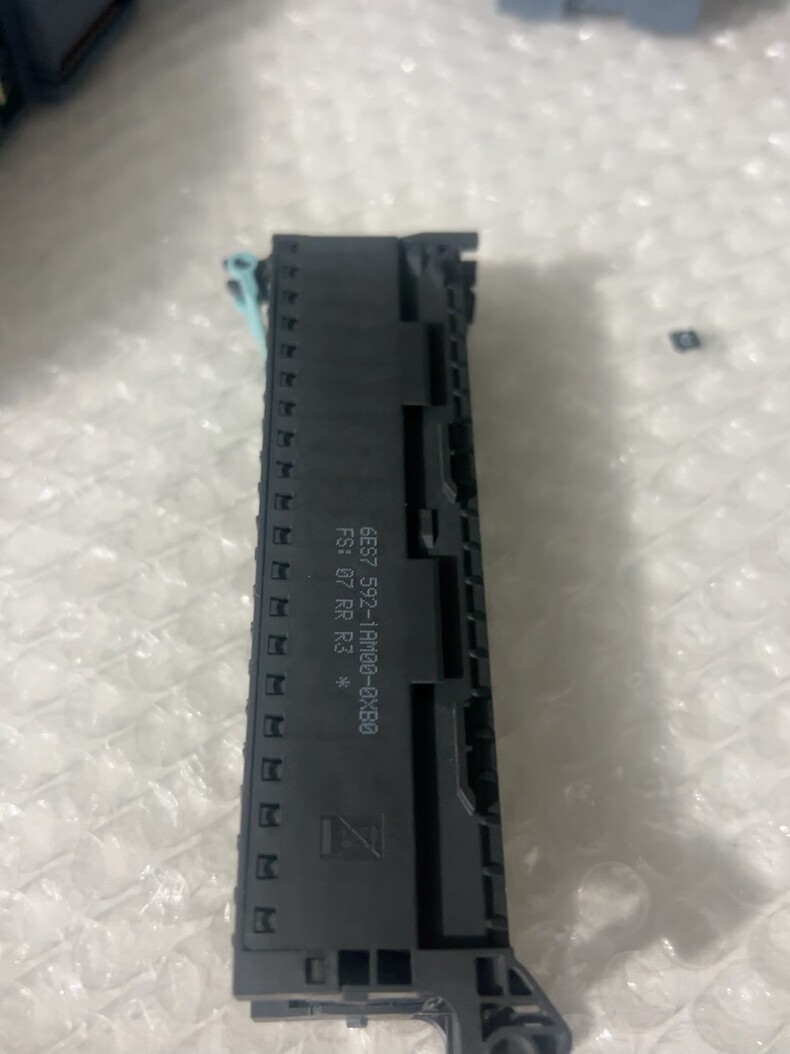

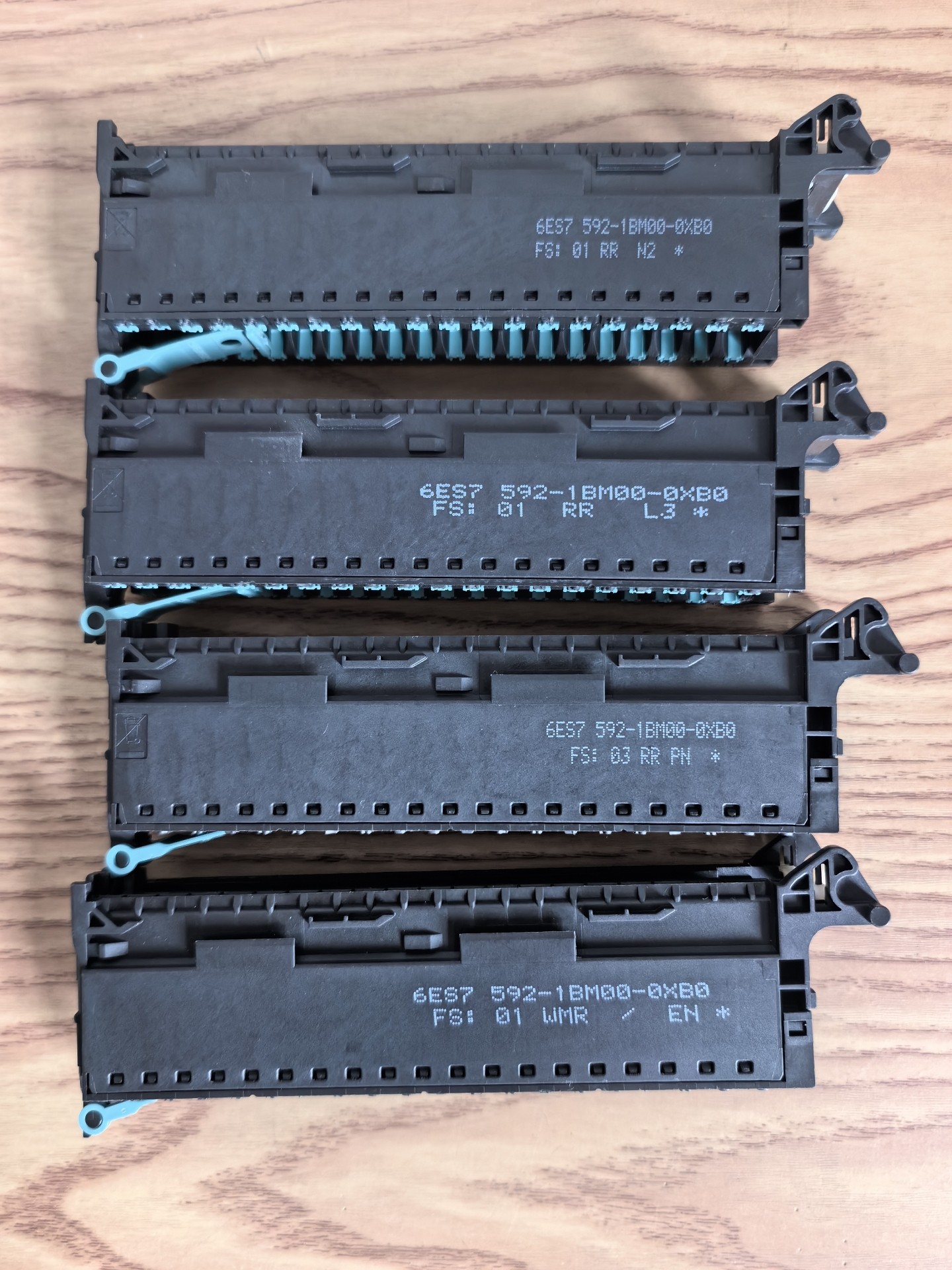

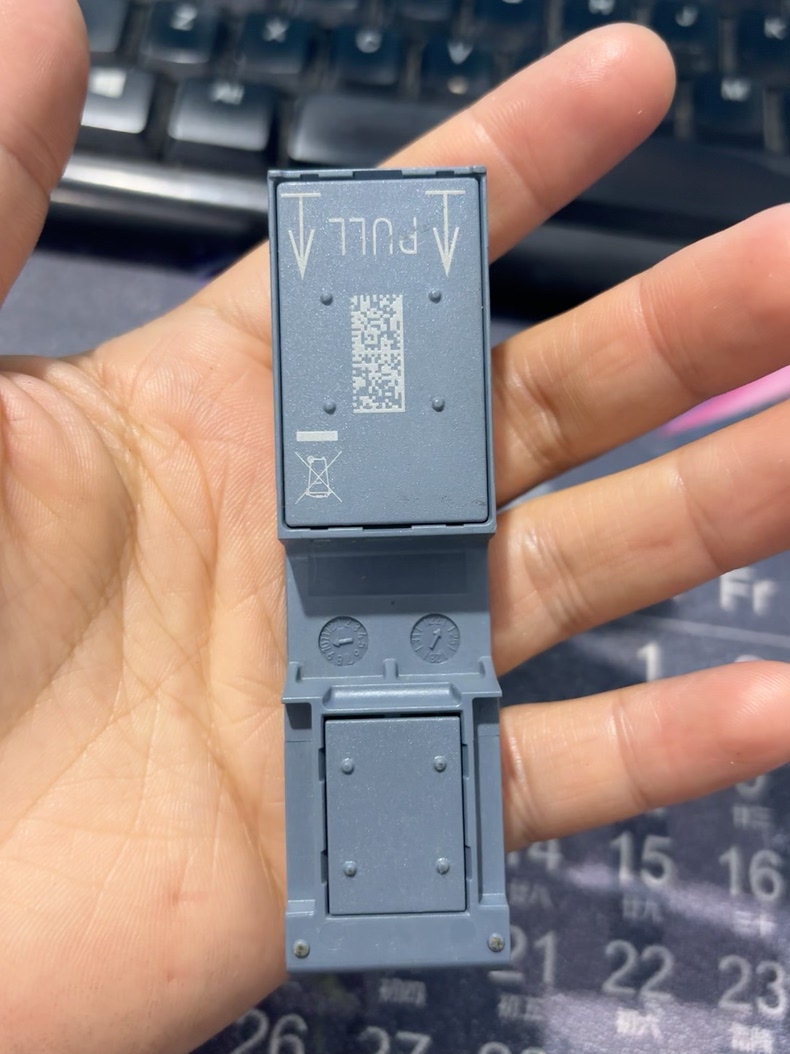

Модуль S7-1500

1. Технологический модуль скоростного счета TM Count (например, TM Count 2x24V)

Интеллектуальный модуль, предназначенный для прецизионного высокоскоростного счета импульсов и решения динамических задач управления движением (Motion Control).

    Основные характеристики: Оснащен аппаратными каналами счета с высокой частотой (обычно до 200 кГц). Поддерживает прямое подключение инкрементальных энкодеров (24 В) и датчиков направления. Используется для точного измерения текущего положения, частоты вращения, скорости или длительности периода. Наличие встроенных дискретных входов и выходов позволяет модулю реагировать на достижение заданных уставок счета мгновенно, минуя время цикла центрального процессора ПЛК.

2. Общее понятие: Технологические модули (TM module / Technology Modules)

Это отдельный класс интеллектуальных модулей в линейках S7-1200, S7-1500 и ET 200, которые имеют собственный встроенный микропроцессор для автономной обработки сигналов в режиме реального времени.

    Назначение: Разгружают центральный процессор (CPU) от сложных и быстрых математических вычислений. Помимо модулей счета (TM Count), в эту категорию входят модули для работы с абсолютными энкодерами (TM PosInput), модули управления шаговыми и сервоприводами (TM PTO), модули взвешивания и дозирования (SIWAREX / TM SIWAREX), а также специализированные модули временных меток с микросекундной точностью (TM Timer).

3. Интерфейсный модуль распределенной периферии IM 155-5 PN

Высокопроизводительный коммуникационный модуль, предназначенный для подключения станций распределенного ввода-вывода серии ET 200MP к центральному контроллеру по промышленной сети PROFINET.

    Основные характеристики: Устанавливается в качестве «головы» распределенного шасси ET 200MP (которое использует те же сигнальные модули, что и S7-1500). Оснащен встроенным двухпортовым коммутатором PROFINET (разъемы RJ45). Обеспечивает циклическую передачу данных ввода-вывода с высокой скоростью, поддерживает функции тактовой синхронизации (Isochronous Mode), резервирования сети (MRP) и системной безопасности (Failsafe). Позволяет подключить до 30 сигнальных или технологических модулей на одну станцию.

4. Коммуникационный процессор CM 1542-1

Специализированный сетевой модуль, разработанный для расширения коммуникационных возможностей контроллеров серии SIMATIC S7-1500.

    Основные характеристики: Добавляет к контроллеру дополнительный независимый интерфейс PROFINET/Ethernet со своим собственным IP-адресом. Это позволяет физически разделять сети (например, изолировать сеть полевого уровня и датчиков от общей заводской ИТ-сети автоматизации верхнего уровня).

    Функционал: Поддерживает управление распределенной периферией (PROFINET IO Controller), обмен данными со сторонними системами по протоколам TCP/IP, ISO-on-TCP, UDP, а также функции S7-коммуникации и маршрутизации (S7-routing) для сквозной диагностики оборудования.
