SIMATIC S7-200

1: Современная линейка SIMATIC S7-200 Smart (Серии SR и ST)

Это обновленное, экономичное и высокоэффективное семейство микро-ПЛК, пришедшее на смену классической 200-й серии. Они выпускаются в двух основных модификациях: SR (релейные выходы, питание AC) и ST (транзисторные выходы, питание DC). Все процессоры этой линейки оснащены встроенным портом Ethernet и слотом для MicroSD-карт.

Процессоры серии SR (Питание ~220 В, релейные выходы)

Разработаны для стандартных задач автоматизации, где требуется прямая коммутация цепей переменного тока без использования промежуточных реле.

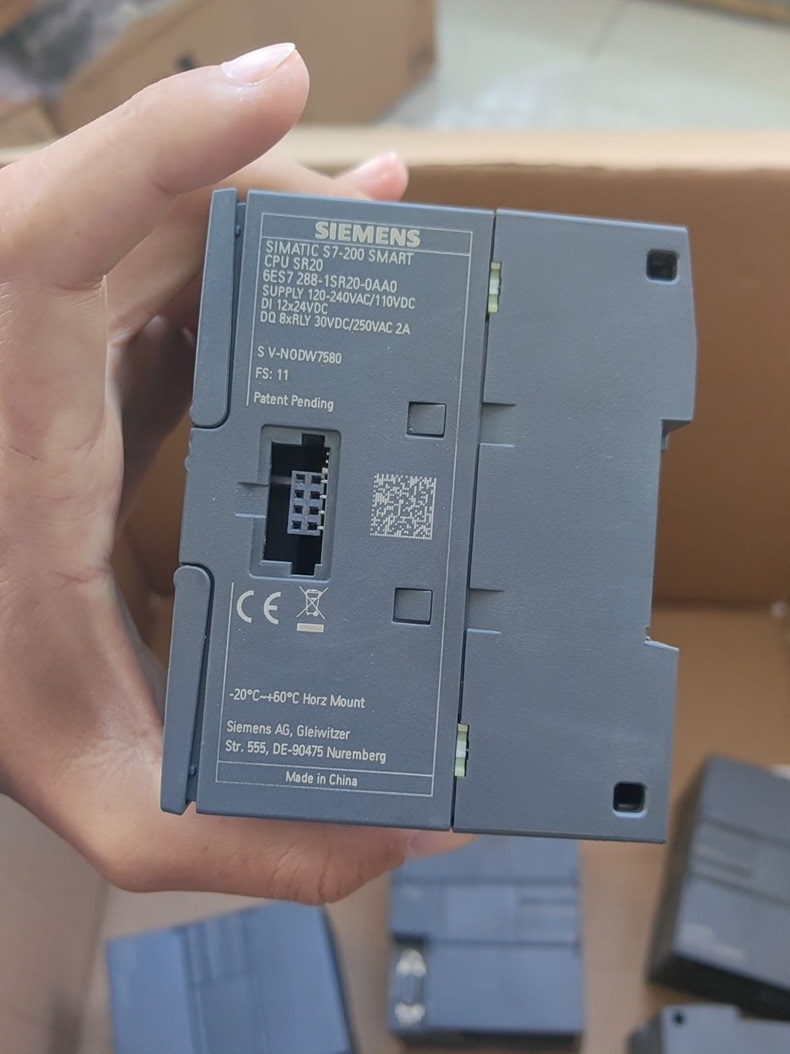

    CPU SR20: Младшая модель линейки (12 входов / 8 выходов). Оптимальна для самых простых локальных систем автоматизации с жестким ограничением по бюджету.

    CPU SR30: Универсальный процессор среднего уровня (18 входов / 12 выходов). Сбалансированное решение для небольших технологических узлов.

    CPU SR40: Расширенный процессор (24 входа / 16 выходов) для систем с умеренным количеством сигнальных точек и сложной релейной логикой.

    CPU SR60: Самый старший процессор в серии SR (36 входов / 24 выхода). Обеспечивает максимальную плотность встроенных каналов ввода-вывода в одном корпусе.

Процессоры серии ST (Питание =24 В, транзисторные выходы)

Специализированная серия, ориентированная на высокодинамичные задачи машиностроения и прецизионное управление движением.

    CPU ST40: Высокопроизводительный процессор (24 входа / 16 выходов). Оснащен быстрыми транзисторными выходами с поддержкой ШИМ (PWM) и импульсных последовательностей (PTO) для управления шаговыми и сервоприводами.

    CPU ST60: Флагман линейки Smart (36 входов / 24 выхода). Сочетает максимальное количество встроенных каналов ввода-вывода с высокой частотой переключения транзисторов для сложных многоосевых задач Motion Control.

2: Классическая линейка SIMATIC S7-200 (Серия 22х)

Это легендарное историческое поколение компактных ПЛК. На данный момент серия снята с производства, но продолжает широко эксплуатироваться. Программируется через интерфейс PPI (RS-485) с помощью ПО STEP 7-Micro/WIN.

    CPU 224: Базовый промышленный контроллер этой серии (14 входов / 10 выходов). Поддерживает подключение до 7 модулей расширения, имеет встроенные потенциометры для аналоговой настройки и встроенные часы реального времени.

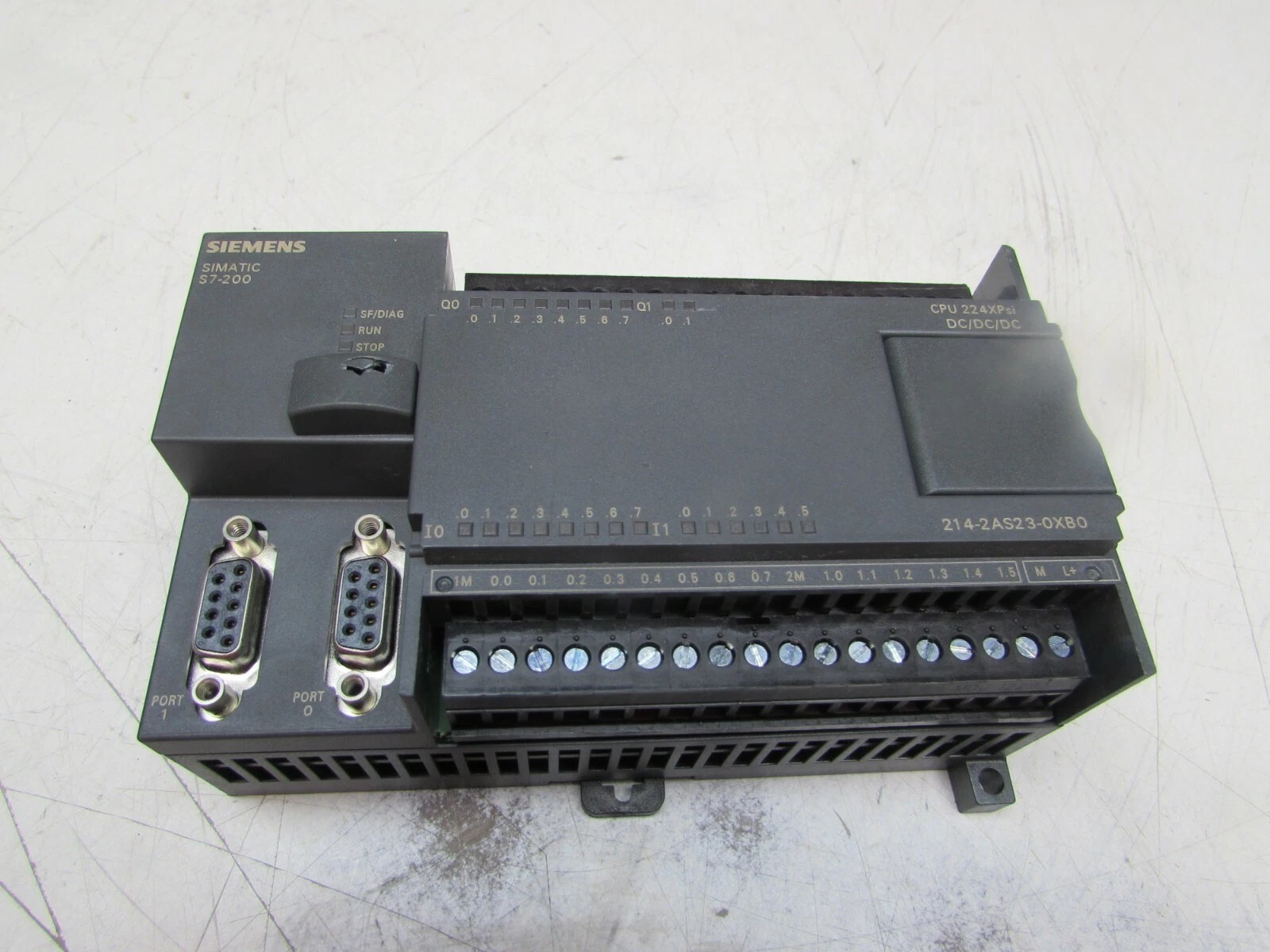

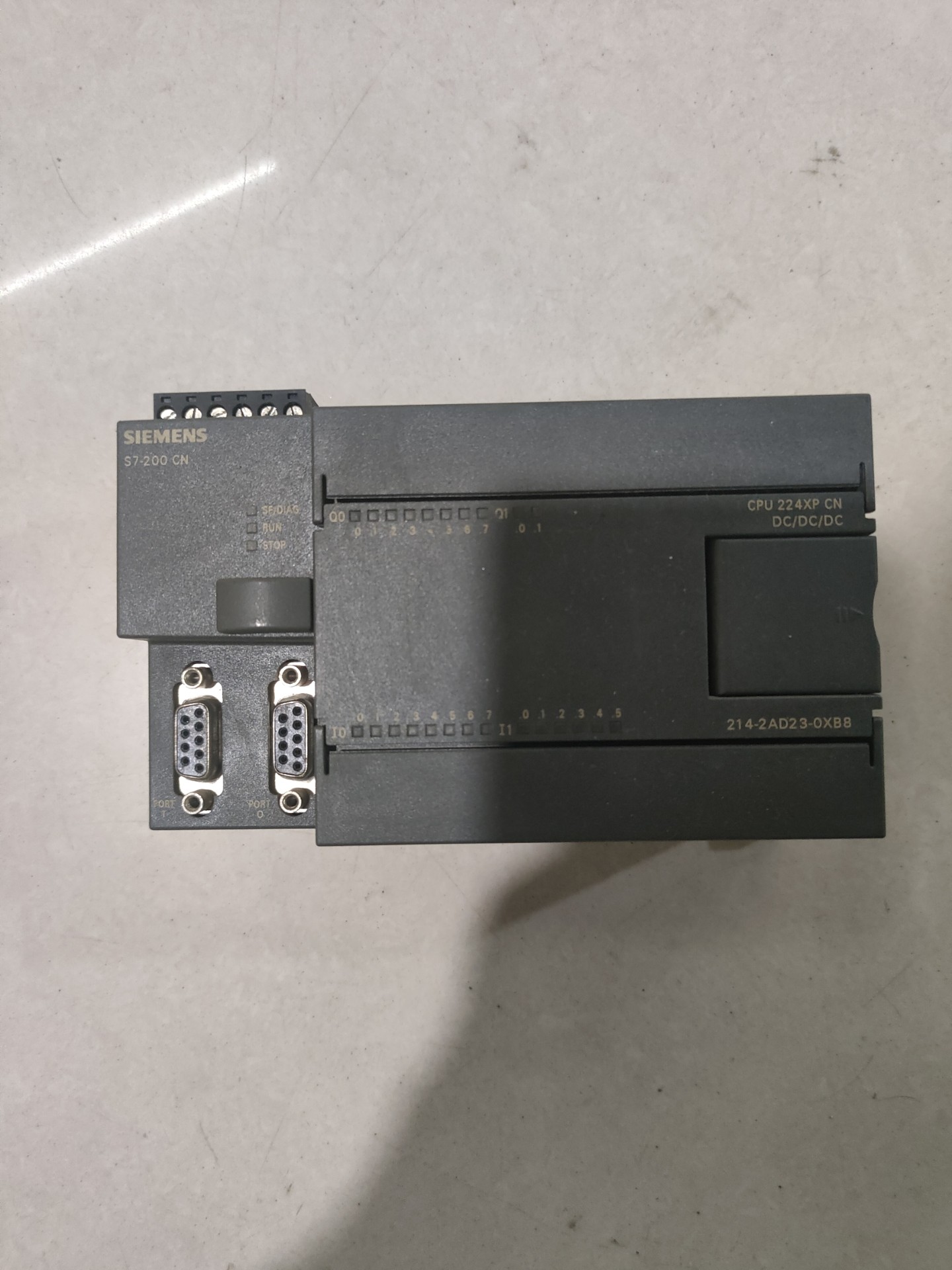

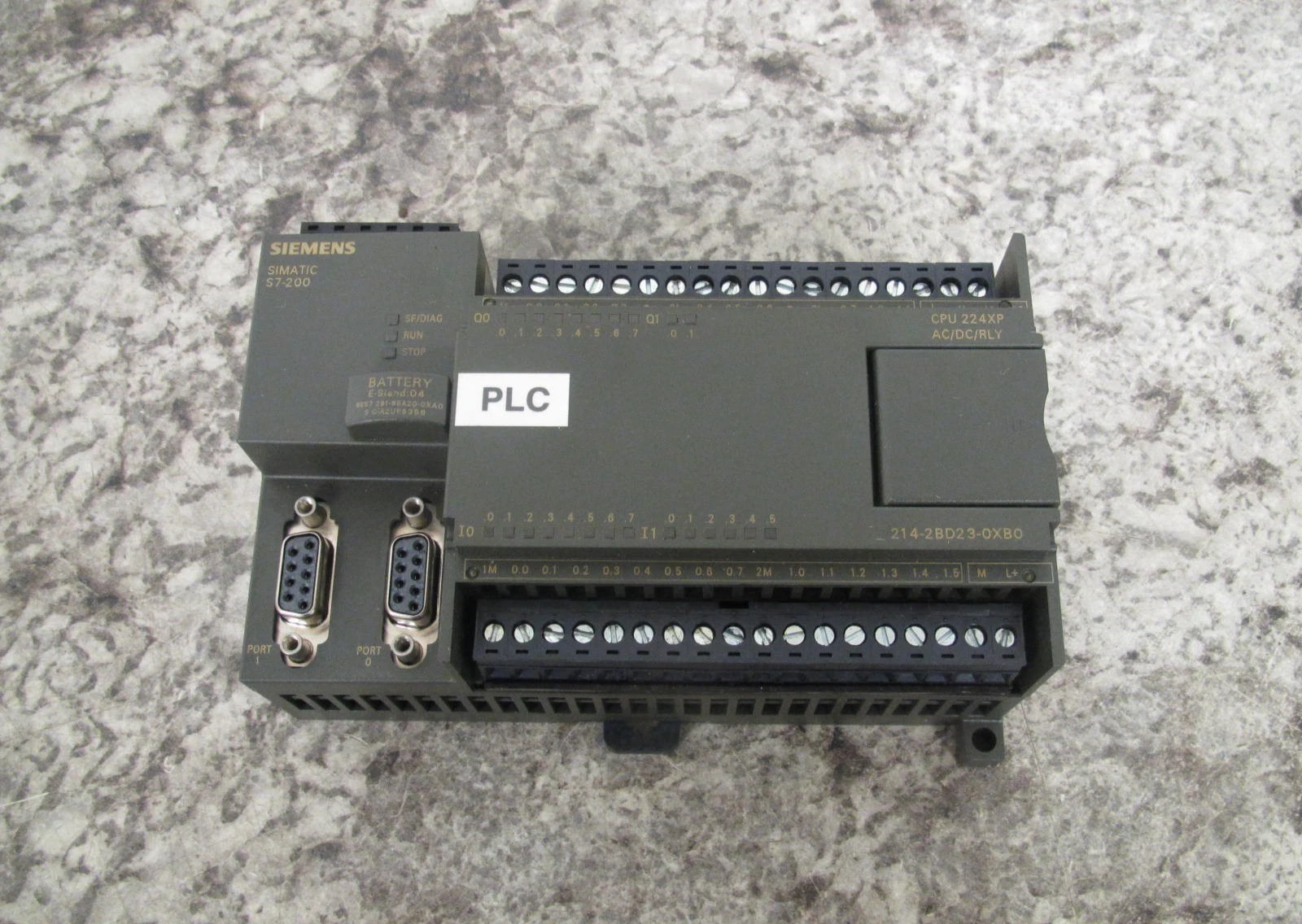

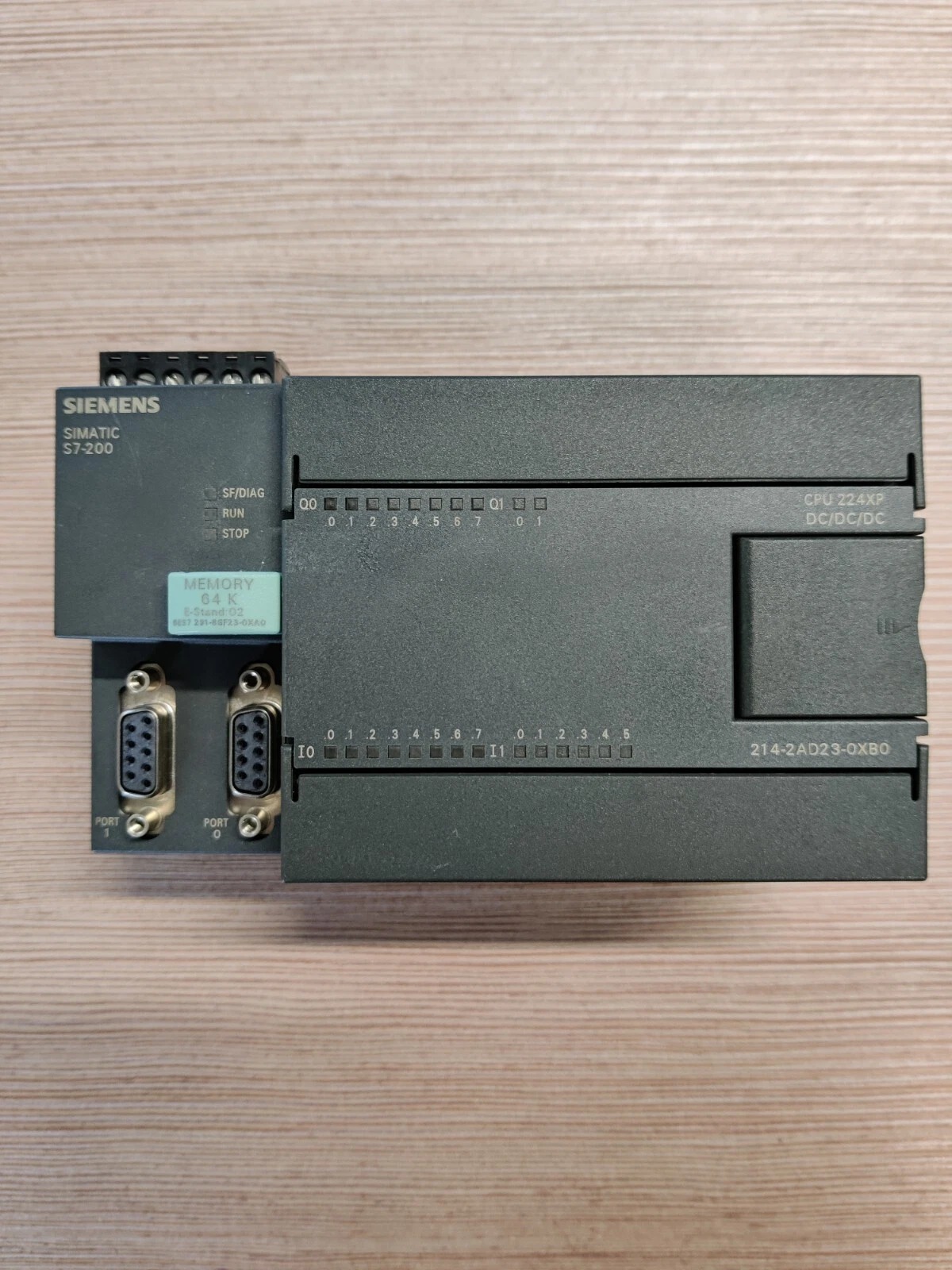

    CPU 224XP: Специализированная технологическая (технологическая) версия процессора CPU 224. Главное отличие — наличие встроенных аналоговых каналов (2 входа / 1 выход) непосредственно на борту ПЛК, а также двух встроенных коммуникационных портов RS-485 и поддержки более высокой частоты счета.

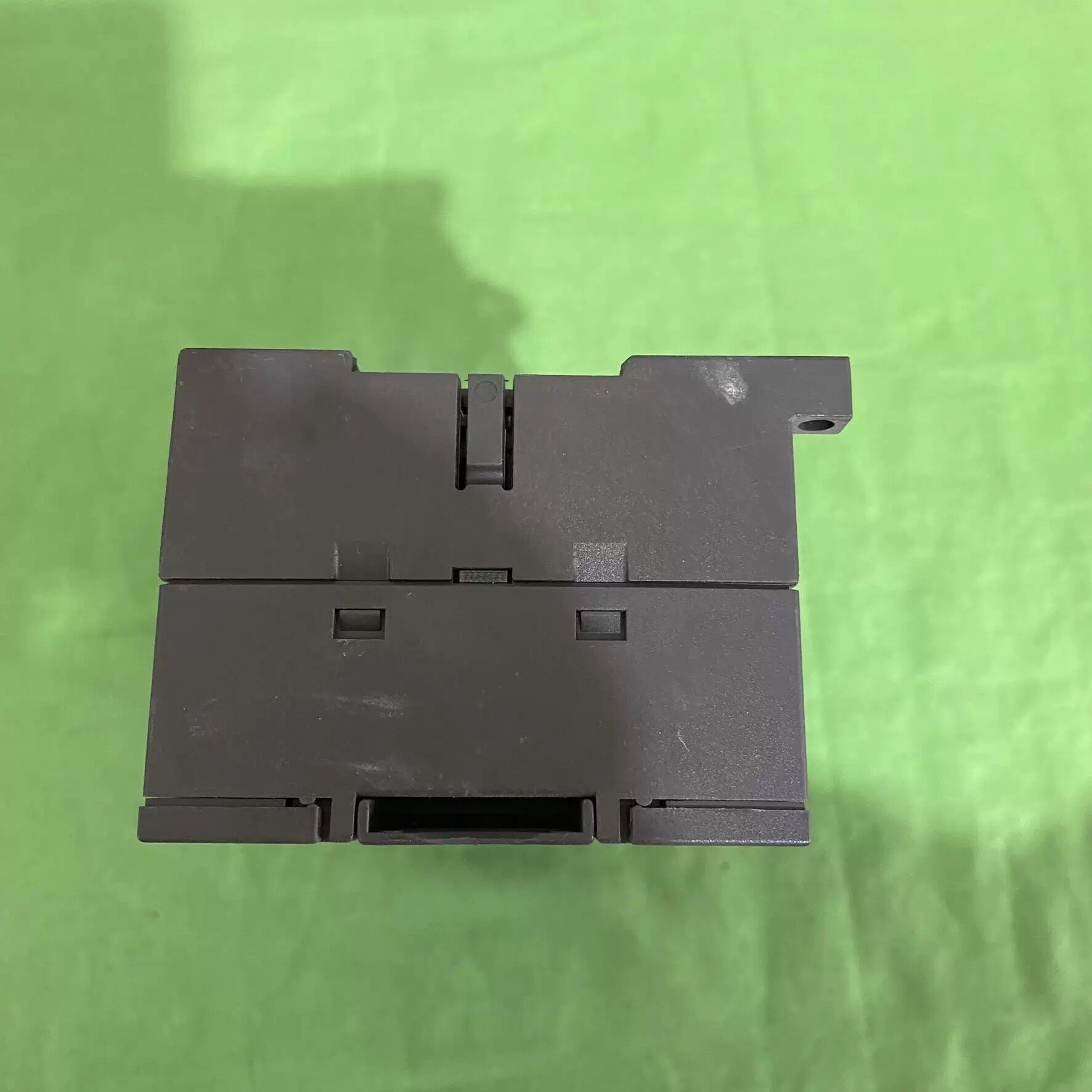

    CPU 226: Старший и самый мощный процессор классической линейки (24 входа / 16 выходов). Оснащен двумя независимыми портами связи PPI/Freeport для одновременного подключения панели оператора и сети, увеличенным объемом памяти программ и максимальной производительностью вычислений в своем классе.
