Модуль S7-1200

1. Модули и платы дискретного ввода-вывода (SM 122x / CB 122x)

    SM 1221 (Digital Input): Модули дискретного ввода (на 8 или 16 каналов, =24 В). Используются для опроса концевых выключателей, кнопок и цифровых датчиков.

    SM 1222 (Digital Output): Модули дискретного вывода (на 8 или 16 каналов). Выпускаются с быстрыми транзисторными выходами (=24 В) или с релейными выходами для коммутации нагрузок переменного и постоянного тока (до 2 А).

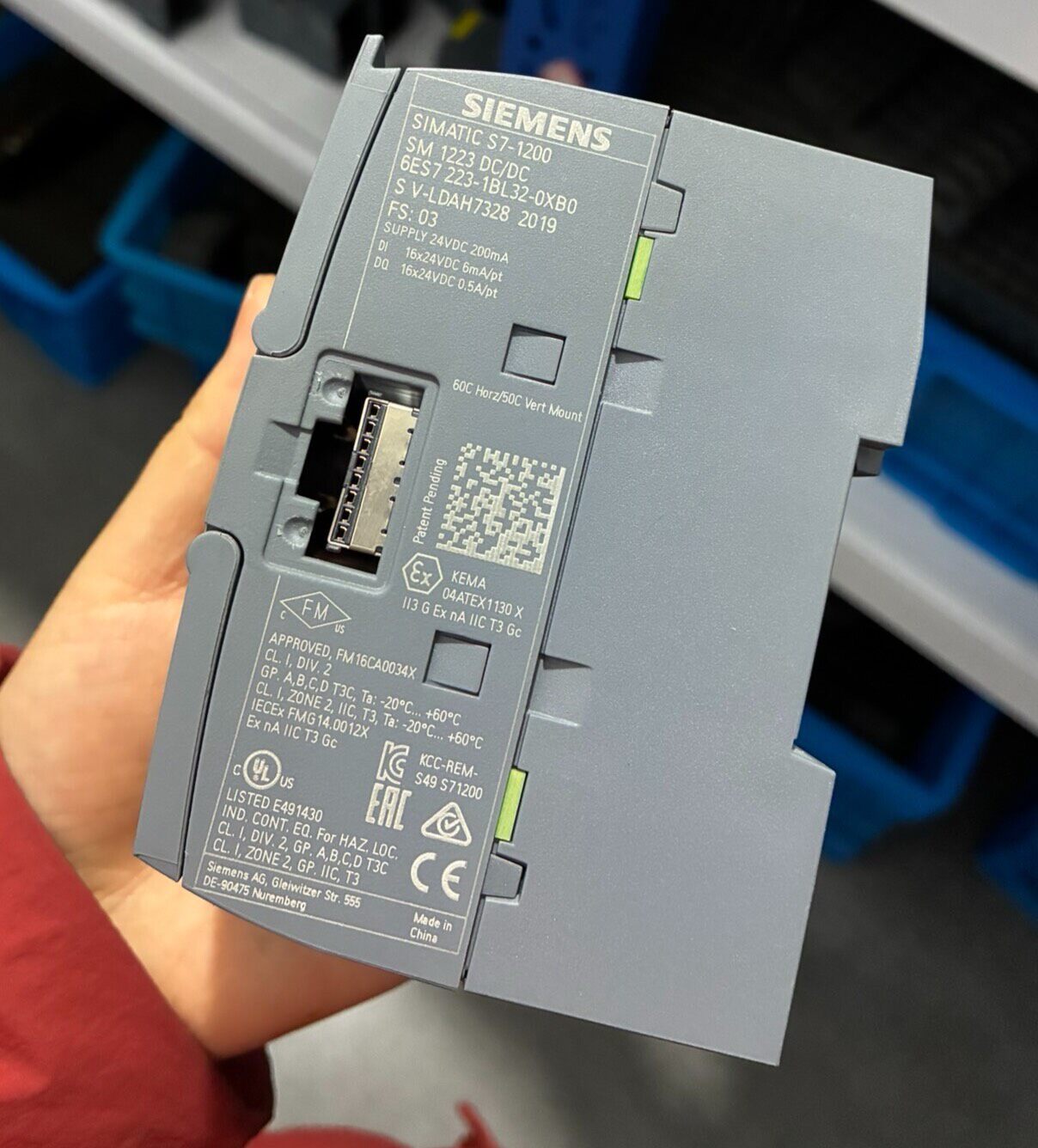

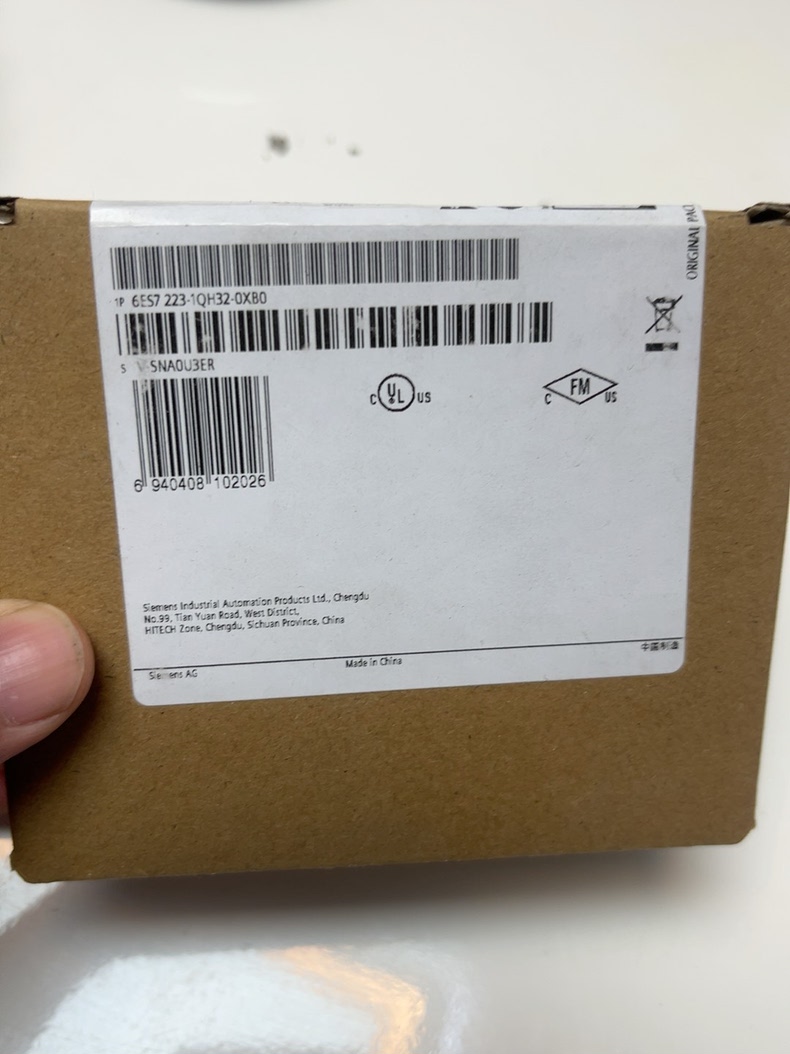

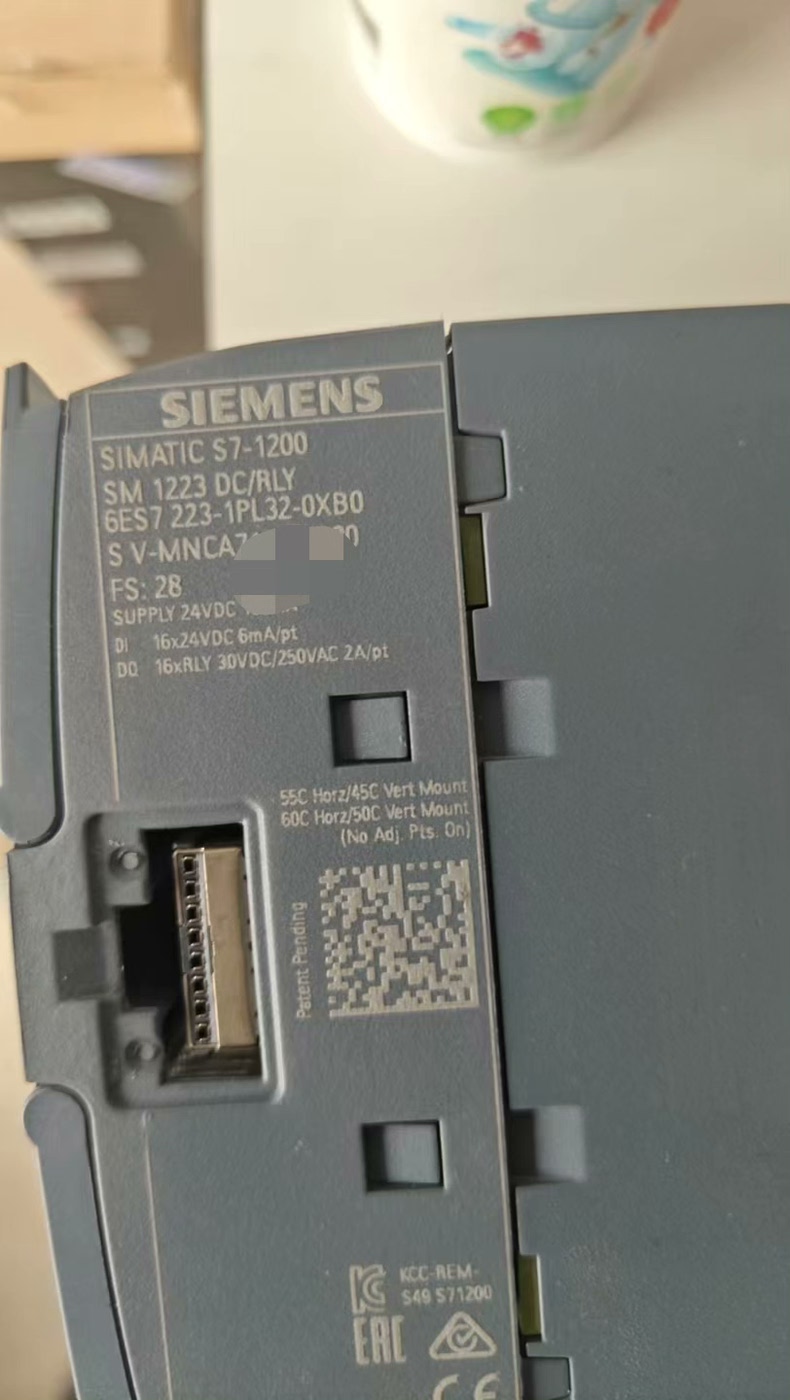

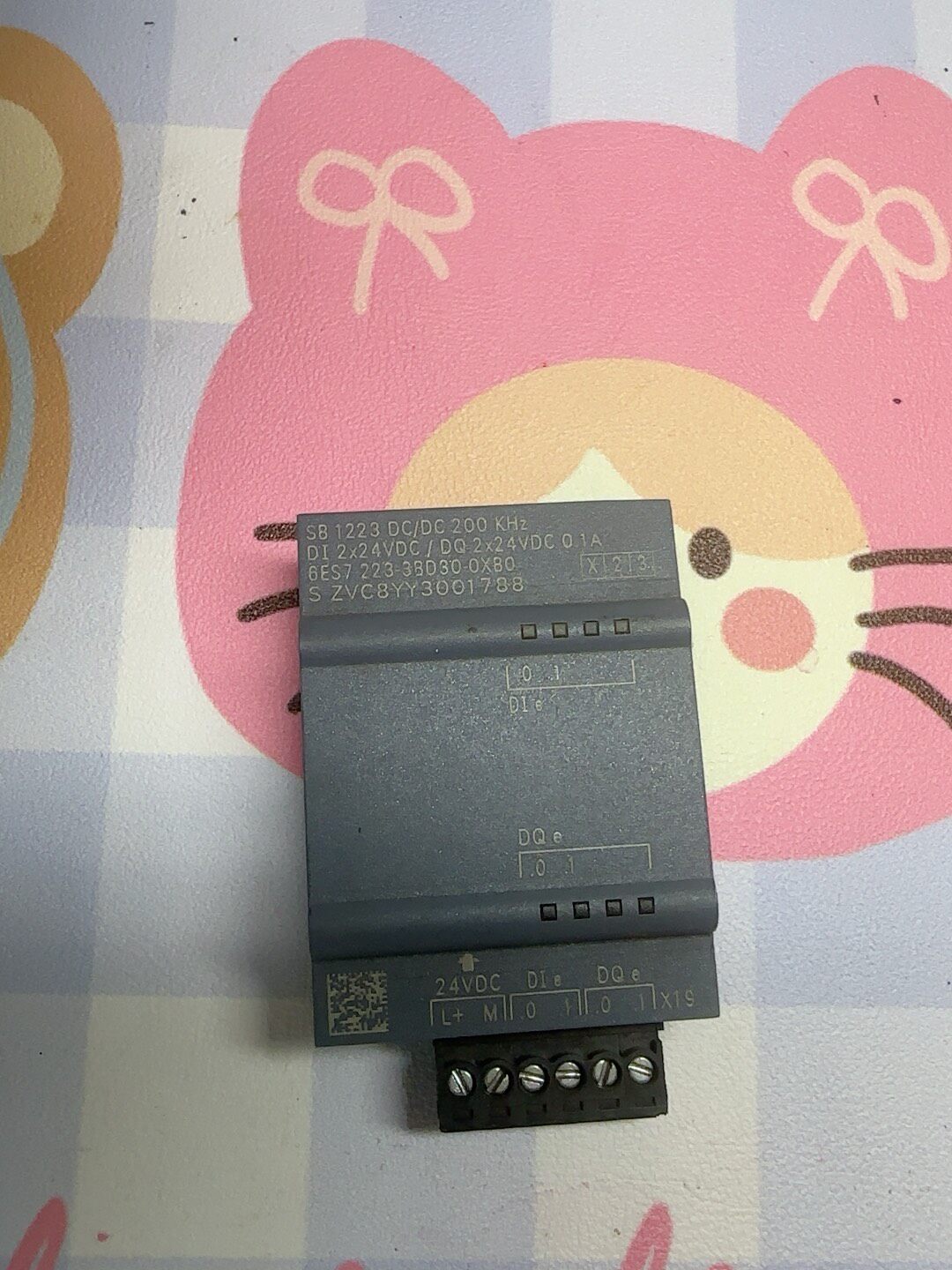

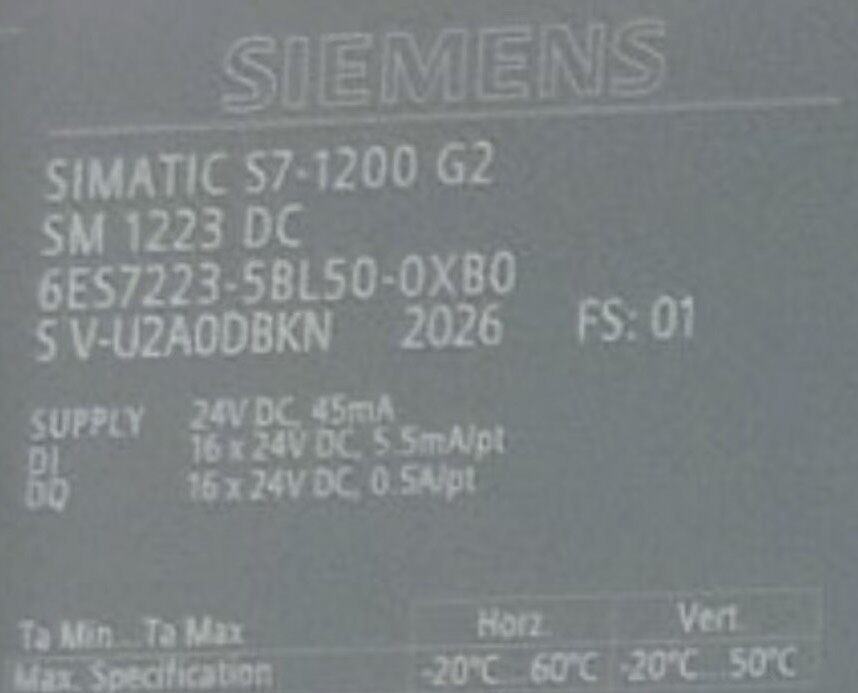

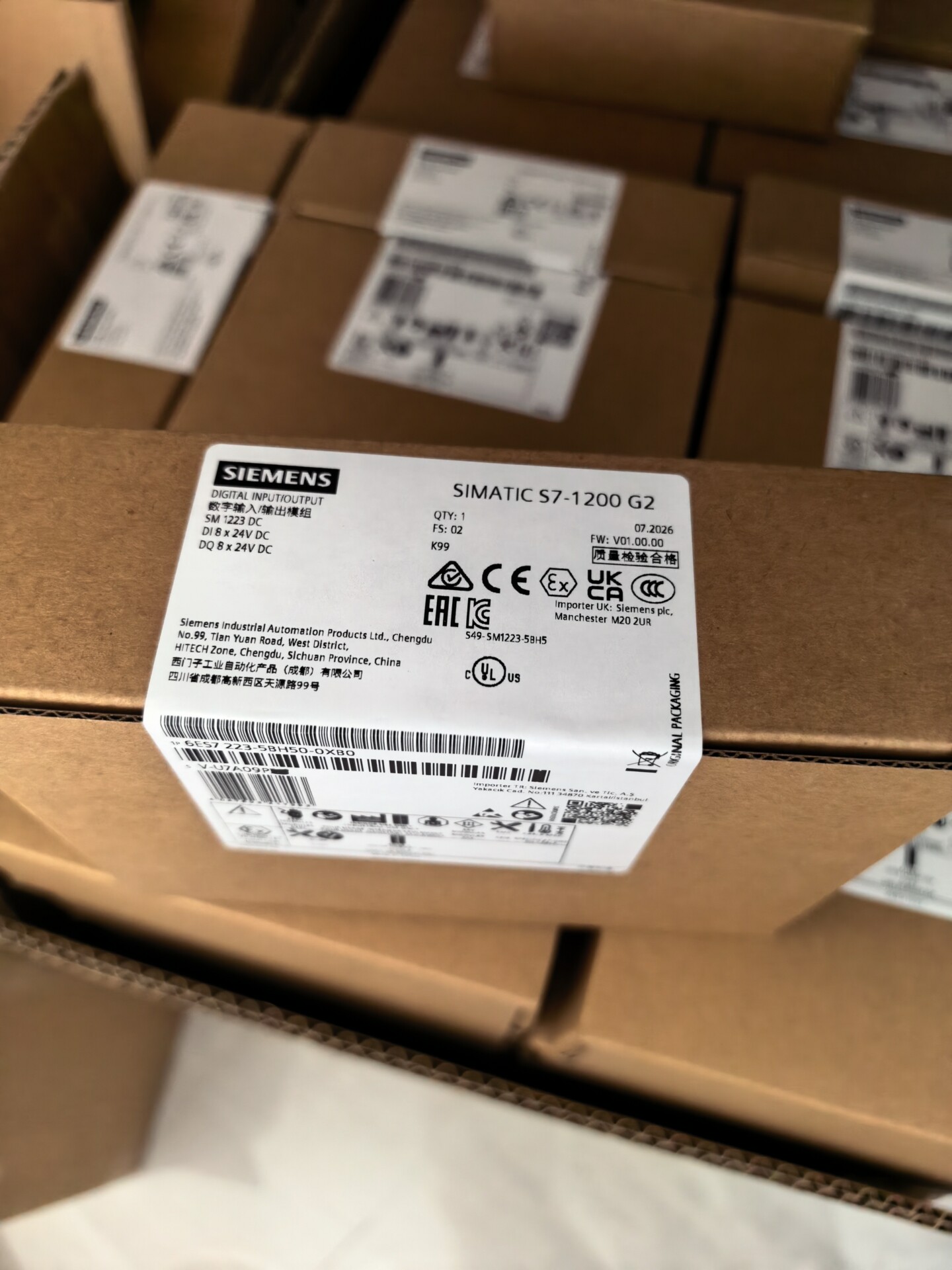

    SM 1223 (Digital Input/Output): Самые популярные комбинированные модули (доступны конфигурации 8 DI / 8 DQ и 16 DI / 16 DQ). Оптимально экономят место на DIN-рейке, совмещая прием и выдачу цифровых сигналов.

2. Модули аналогового ввода-вывода (SM 123x)

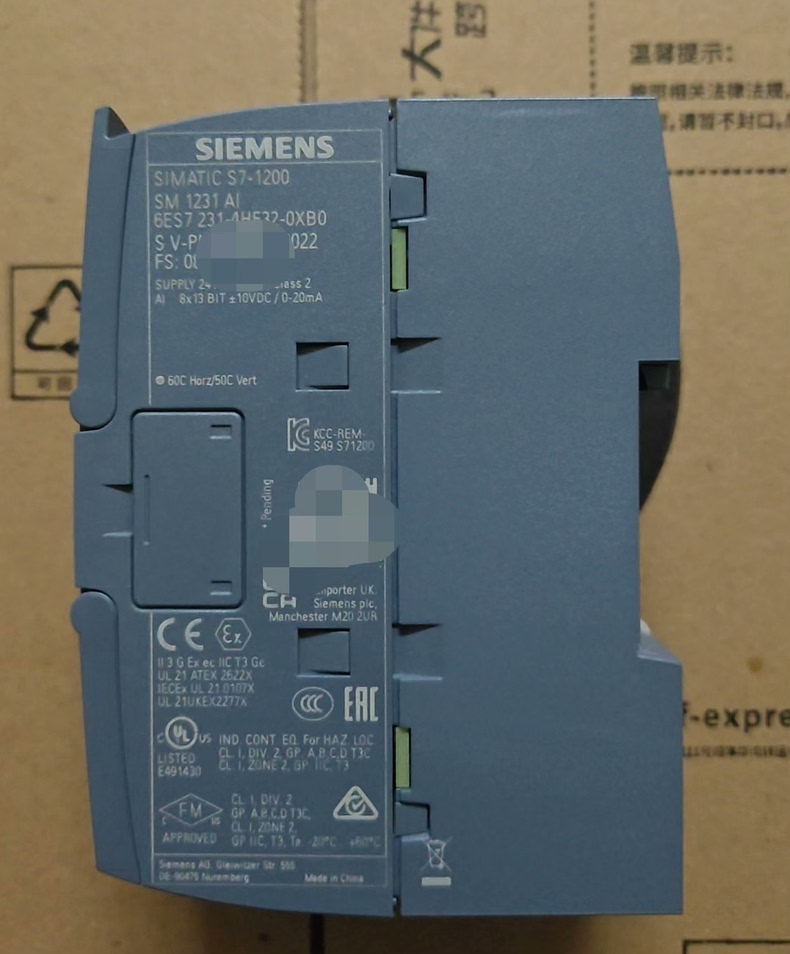

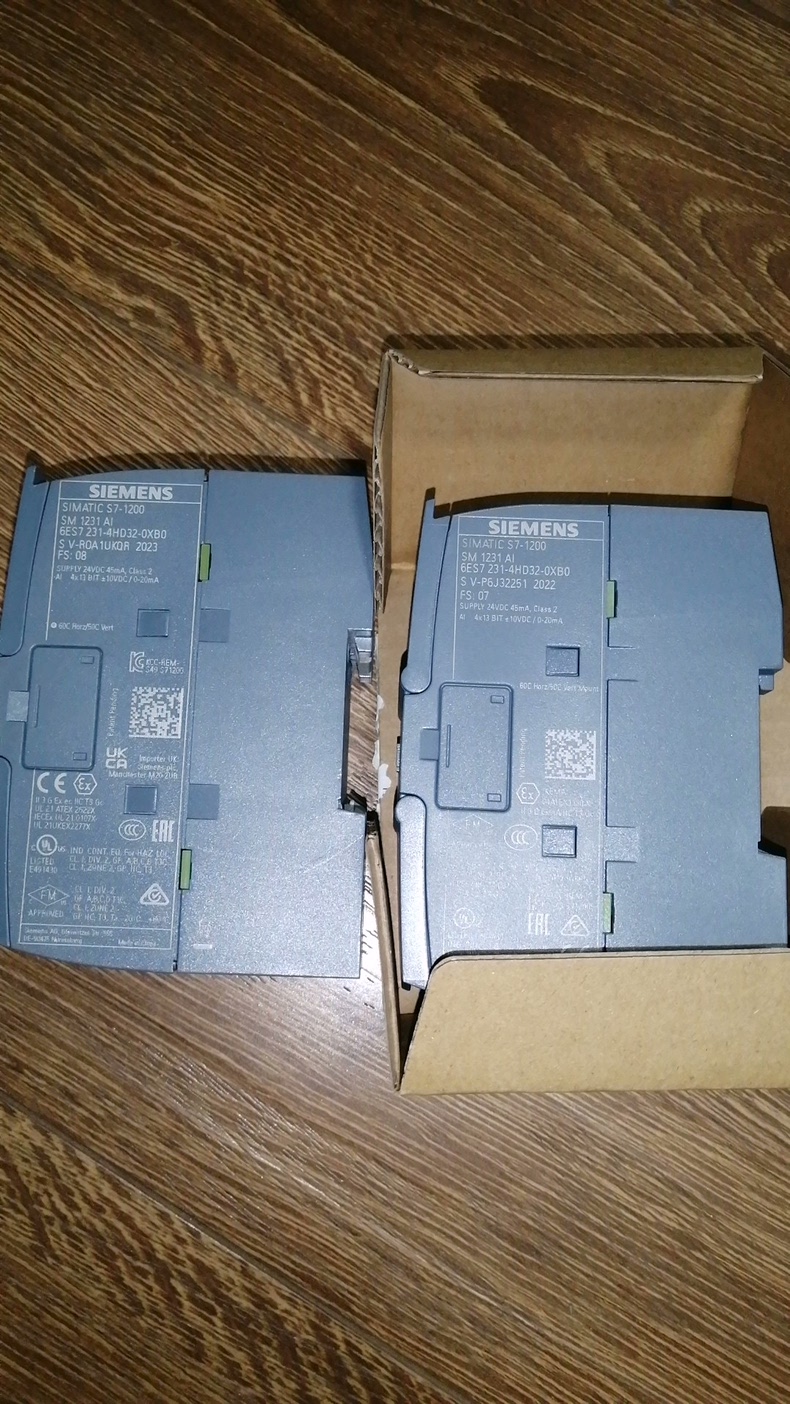

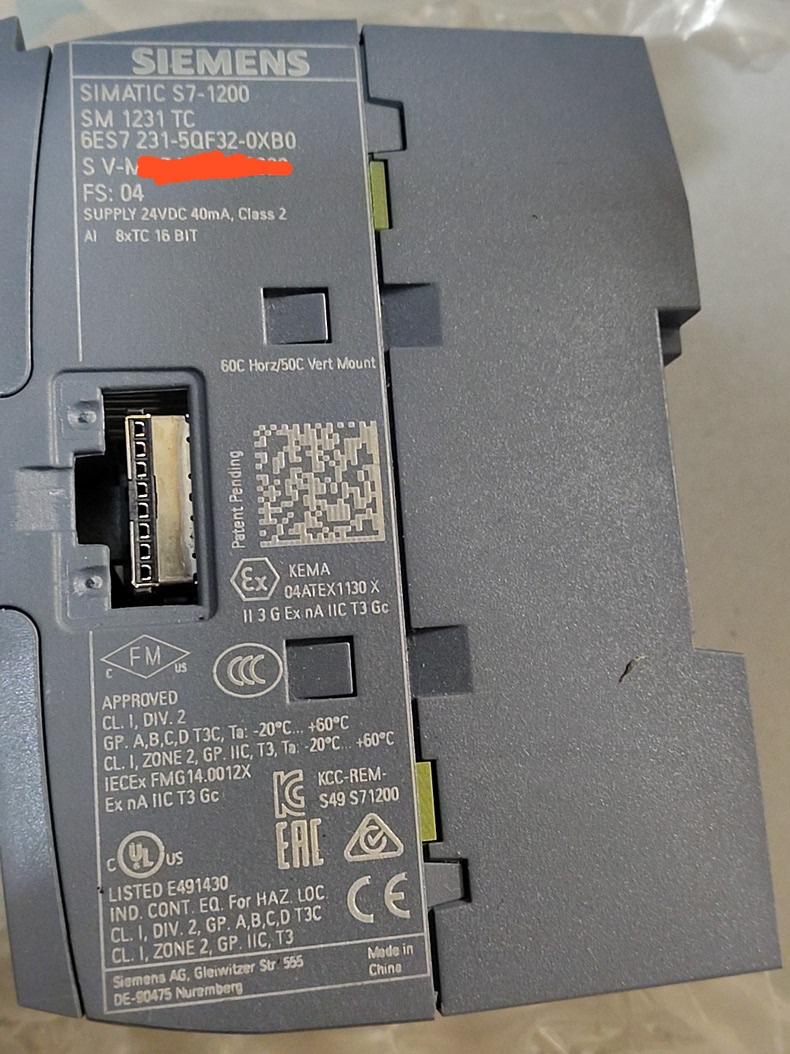

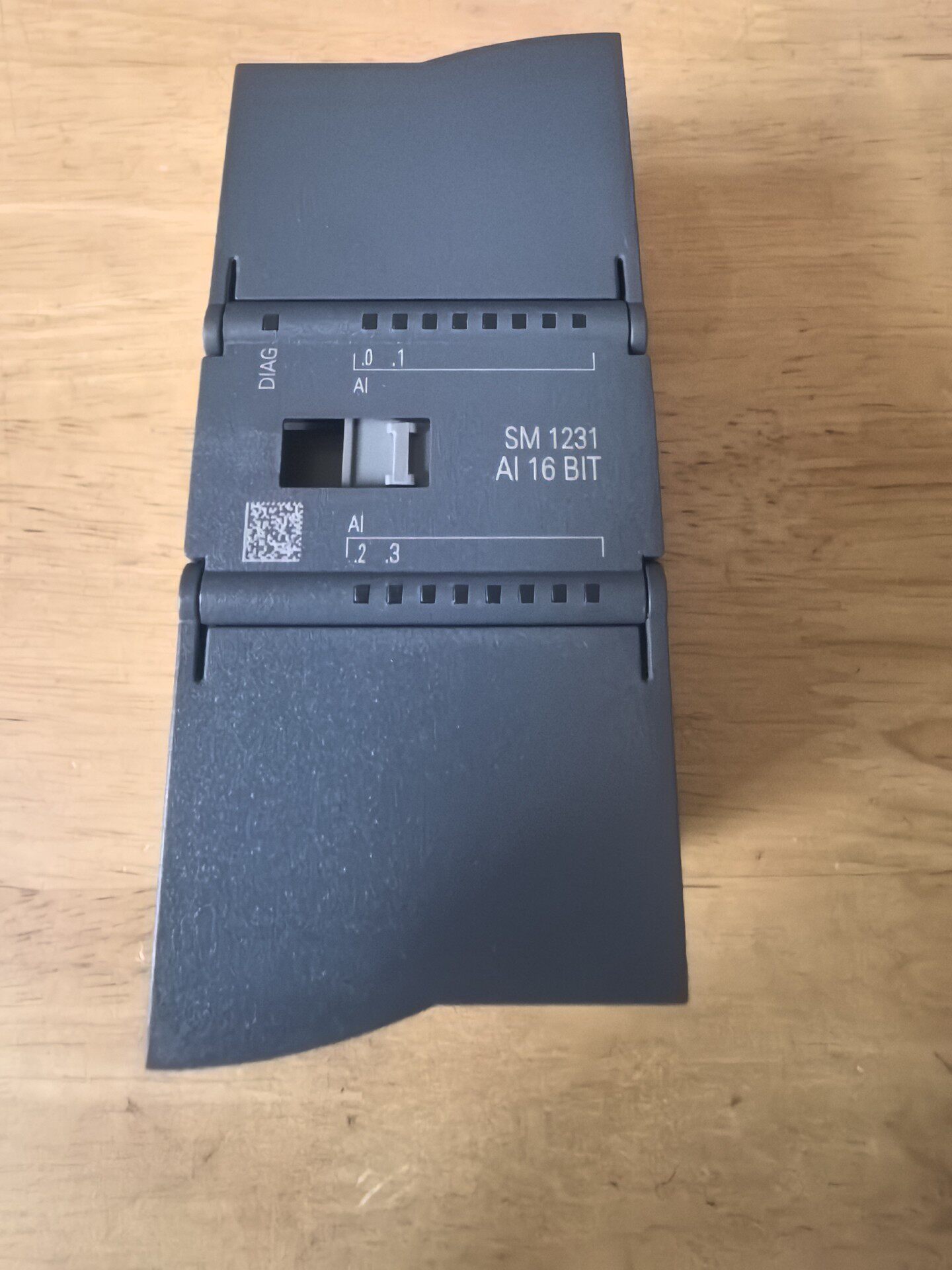

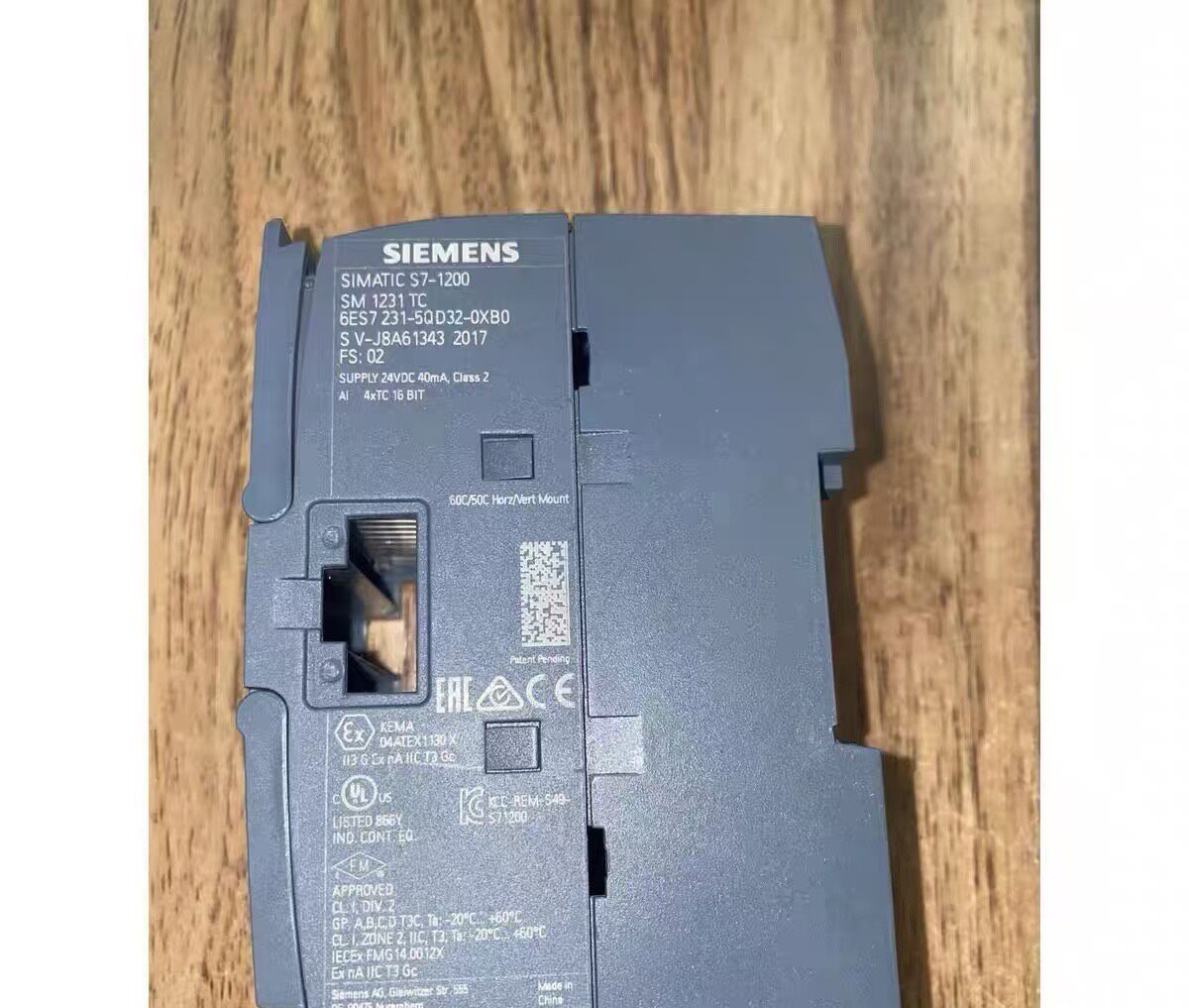

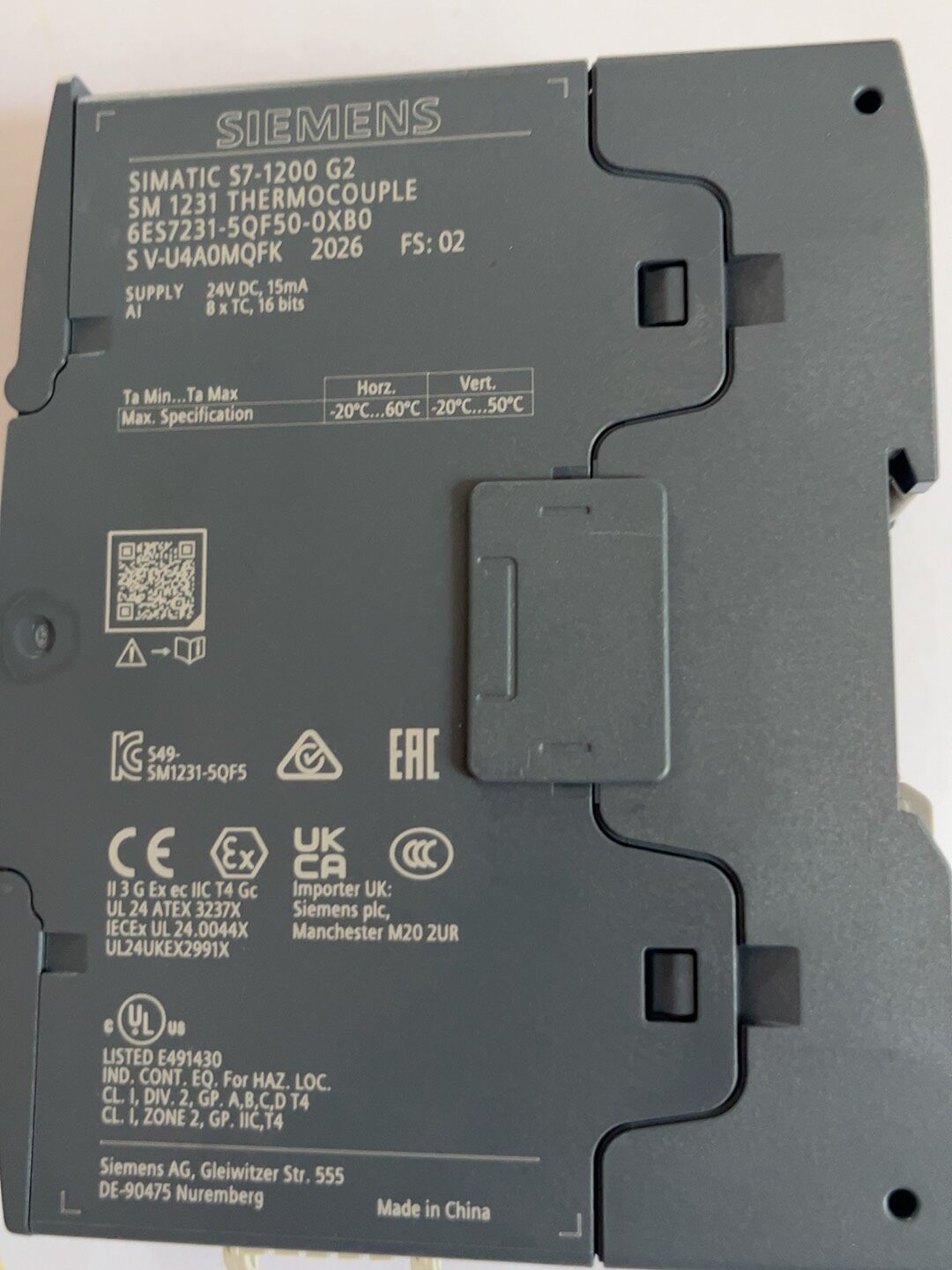

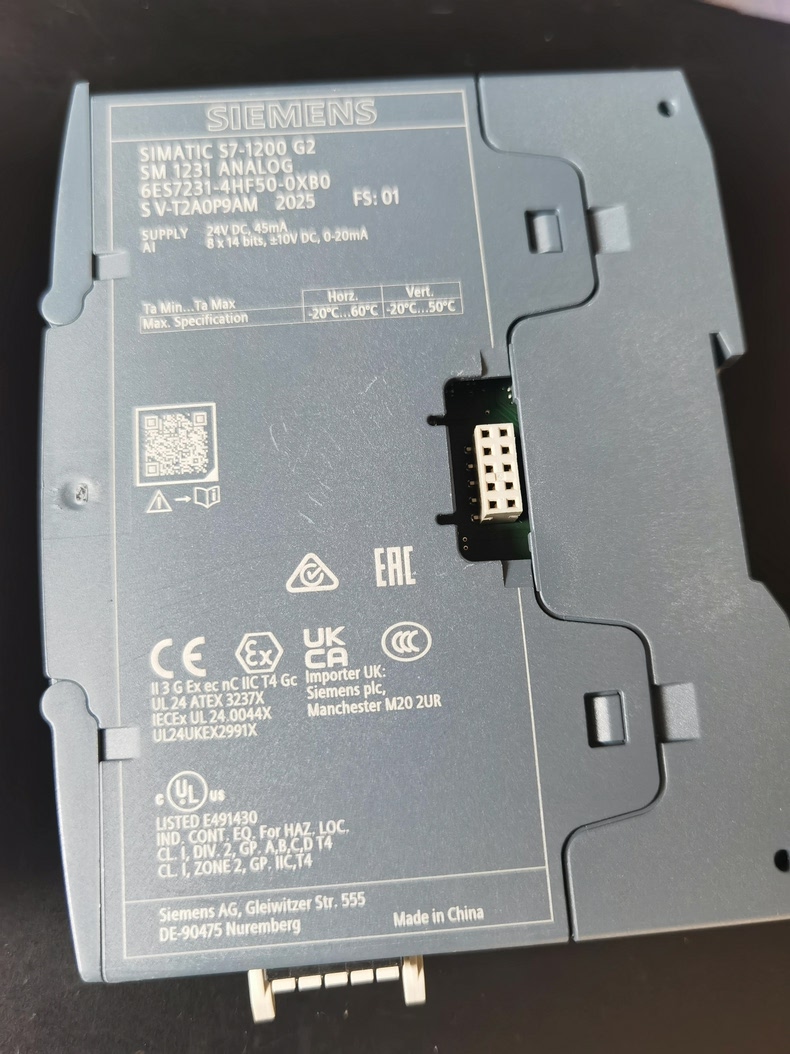

    SM 1231 (Analog Input): Модули аналогового ввода высокой точности (разрешение 13 или 14 бит) на 4 или 8 каналов. Измеряют стандартные сигналы напряжения (±10 В, ±5 В, ±2.5 В) и тока (0–20 мА / 4–20 мА).

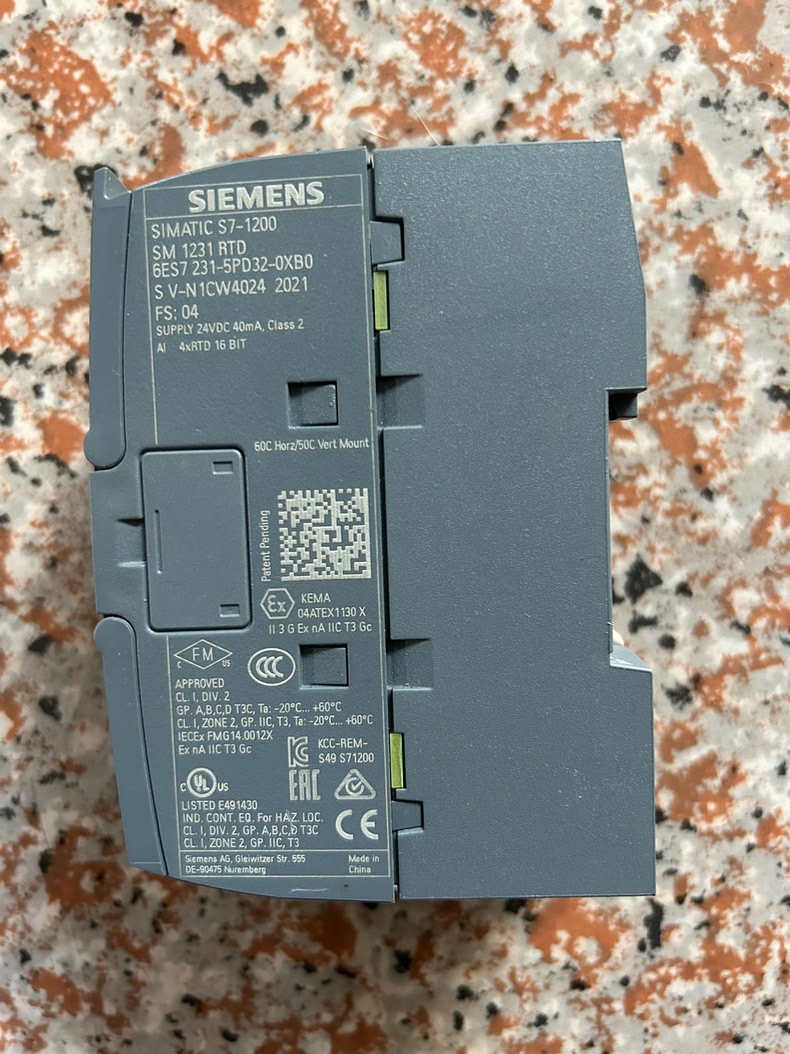

    SM 1231 RTD (Resistance Temperature Detector): Специализированные температурные модули (на 4 или 8 каналов) для прямого подключения термосопротивлений (например, Pt100, Pt1000, Ni100). Имеют высокое разрешение (15 бит + знак) и обеспечивают точный мониторинг температуры без промежуточных нормирующих преобразователей.

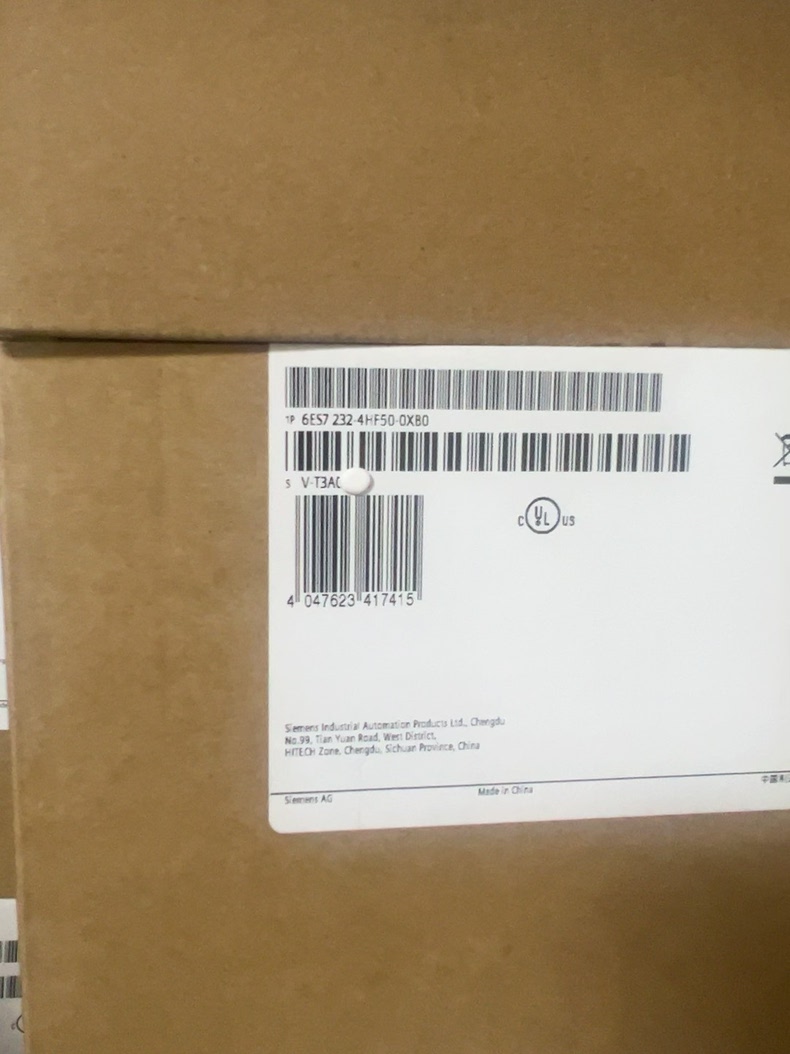

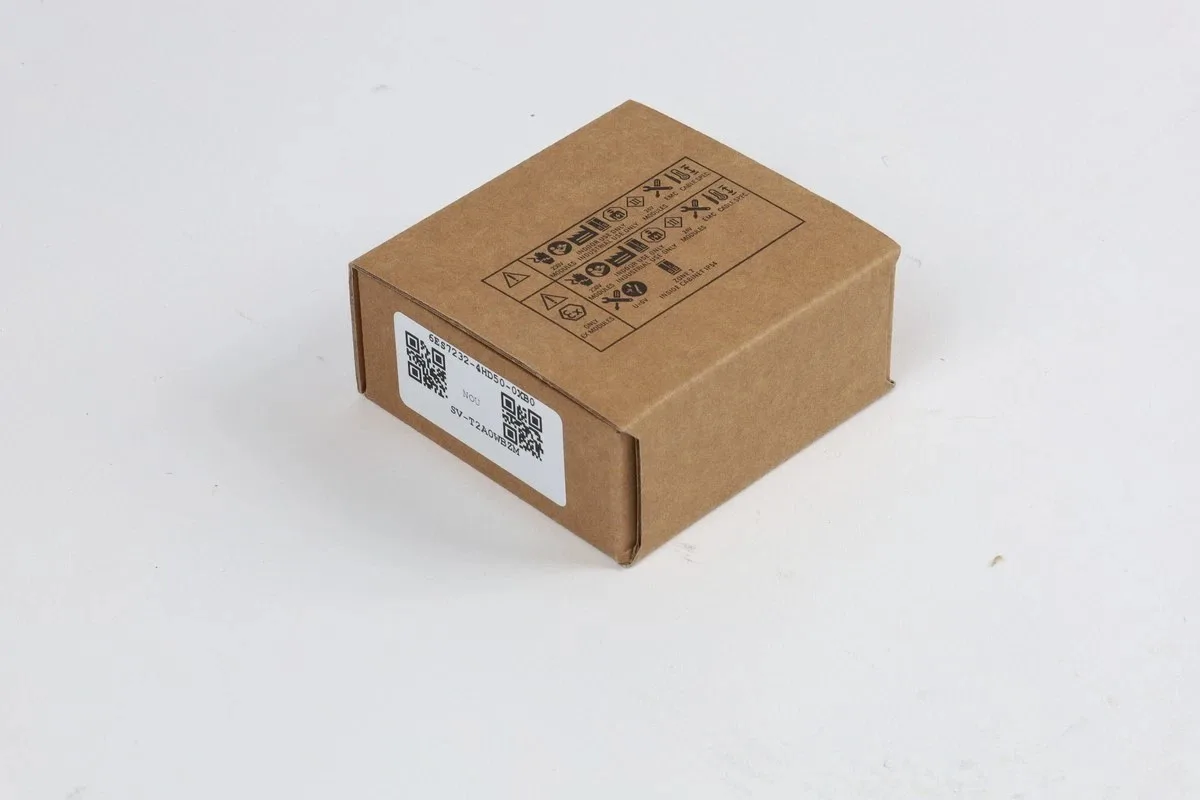

    SM 1232 (Analog Output): Модули аналогового вывода (на 2 или 4 канала, разрешение 14 бит). Выдают непрерывные сигналы тока или напряжения для управления частотными преобразователями, заслонками и клапанами.

    SM 1234 (Analog Input/Output): Универсальный комбинированный аналоговый модуль (4 AI / 2 AQ). Идеальное и сбалансированное решение для построения локальных контуров регулирования (например, PID-управления процессом).

3. Модули и платы последовательной связи (CM 1241 / CB 1241)

Используются для интеграции стороннего оборудования (весы, штрих-код сканеры, сторонние ПЛК, панели оператора) по классическим последовательным интерфейсам с поддержкой протоколов Modbus RTU или USS.

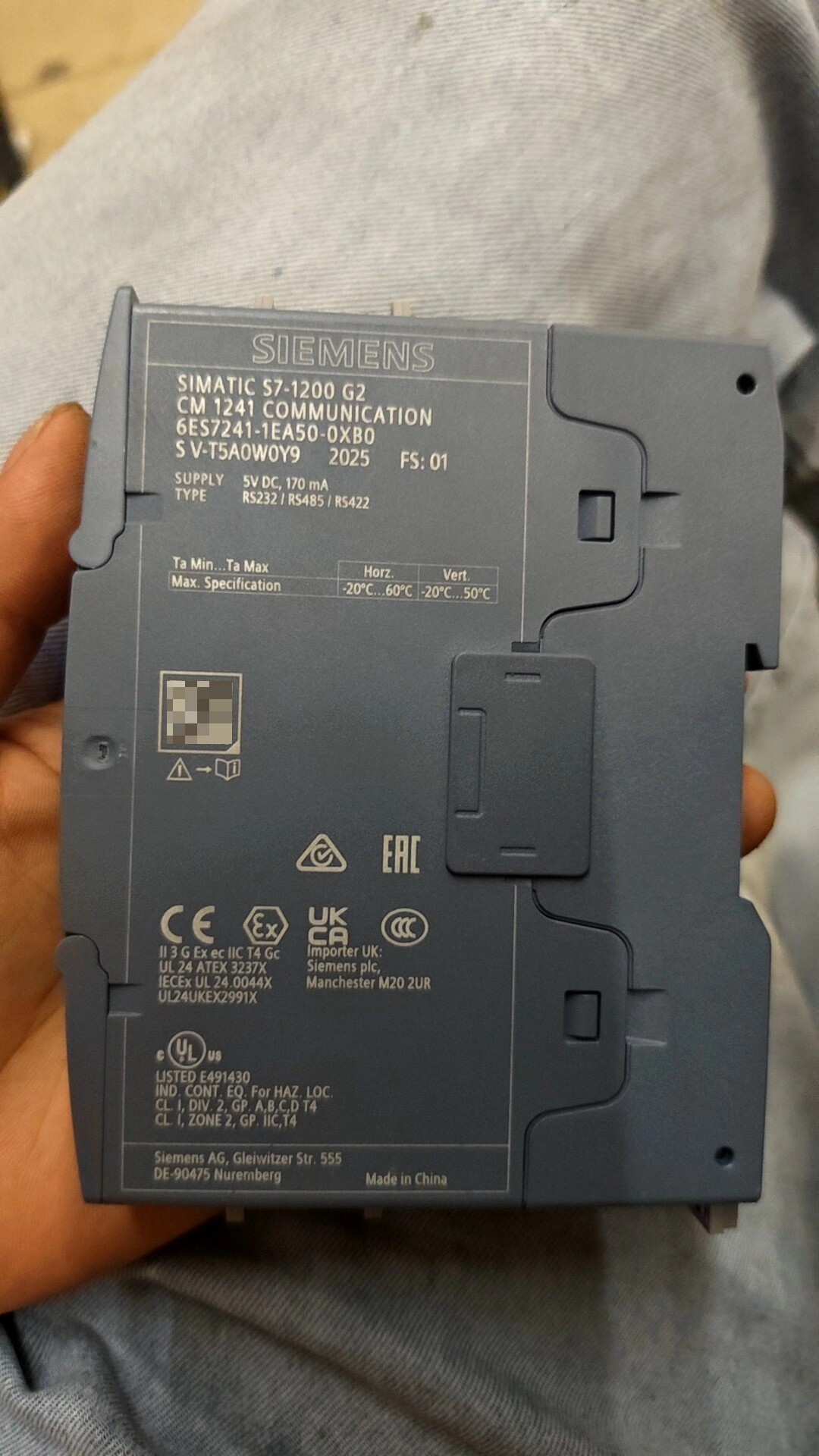

    CM 1241: Полноразмерный коммуникационный модуль, устанавливаемый слева от CPU. Доступен в исполнениях с портами RS-232 или RS-422/485.

    CB 1241: Компактная коммуникационная плата с интерфейсом RS-485. Устанавливается непосредственно на лицевую панель CPU, позволяя добавить сеть Modbus RTU без увеличения физических габаритов контроллера на DIN-рейке.

4. Коммуникационный процессор промышленной связи CP 1243

    CP 1243-1: Высокофункциональный сетевой процессор, устанавливаемый слева от CPU. Он предназначен для безопасного подключения контроллера S7-1200 к сетям верхнего уровня (Ethernet). Оснащен встроенными функциями безопасности (межсетевой экран / Firewall, VPN, защита от несанкционированного доступа) и поддерживает передачу данных по телеметрическим протоколам (DNP3, IEC 60870-5-104) в системы диспетчеризации (SCADA).
