Панели оператора / HMI

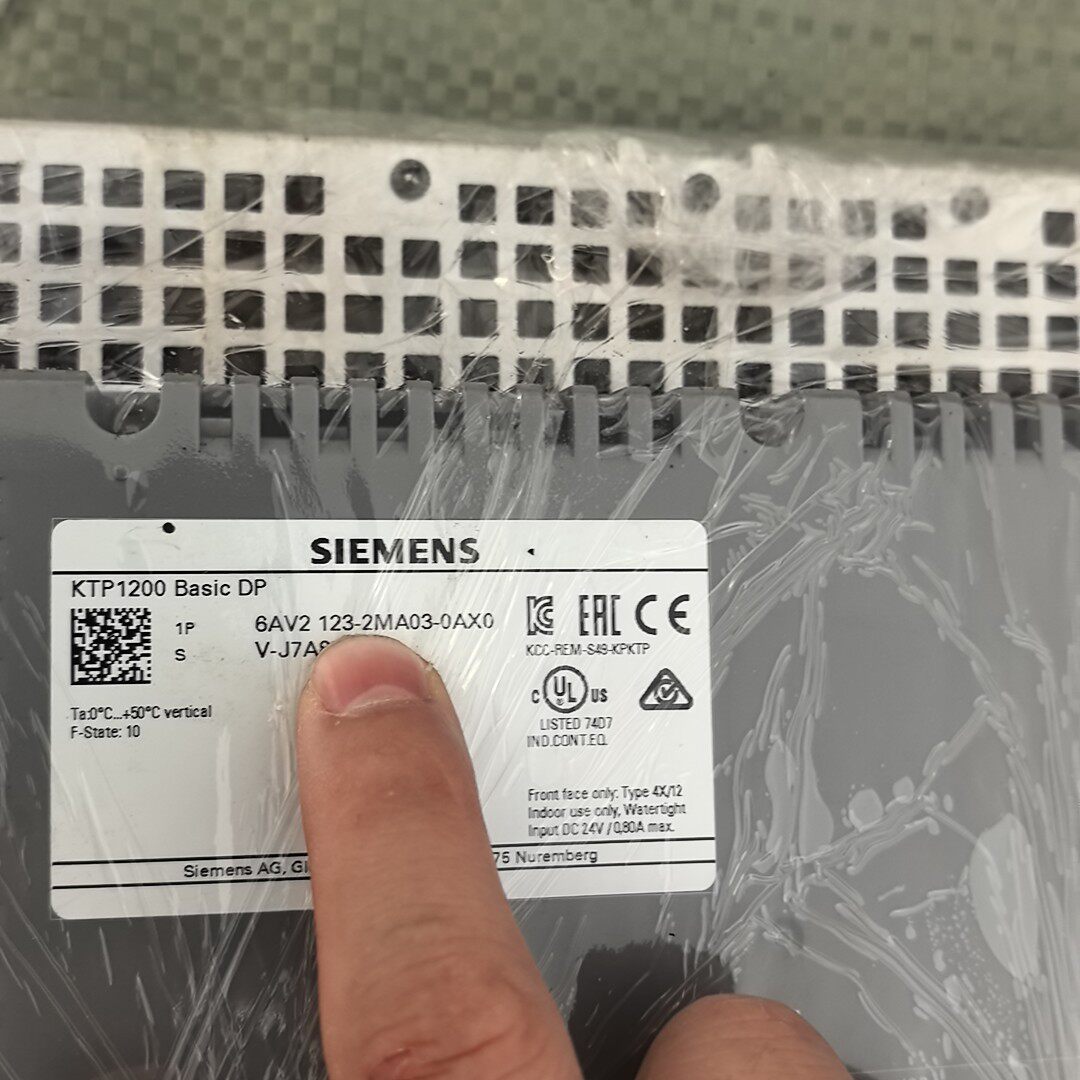

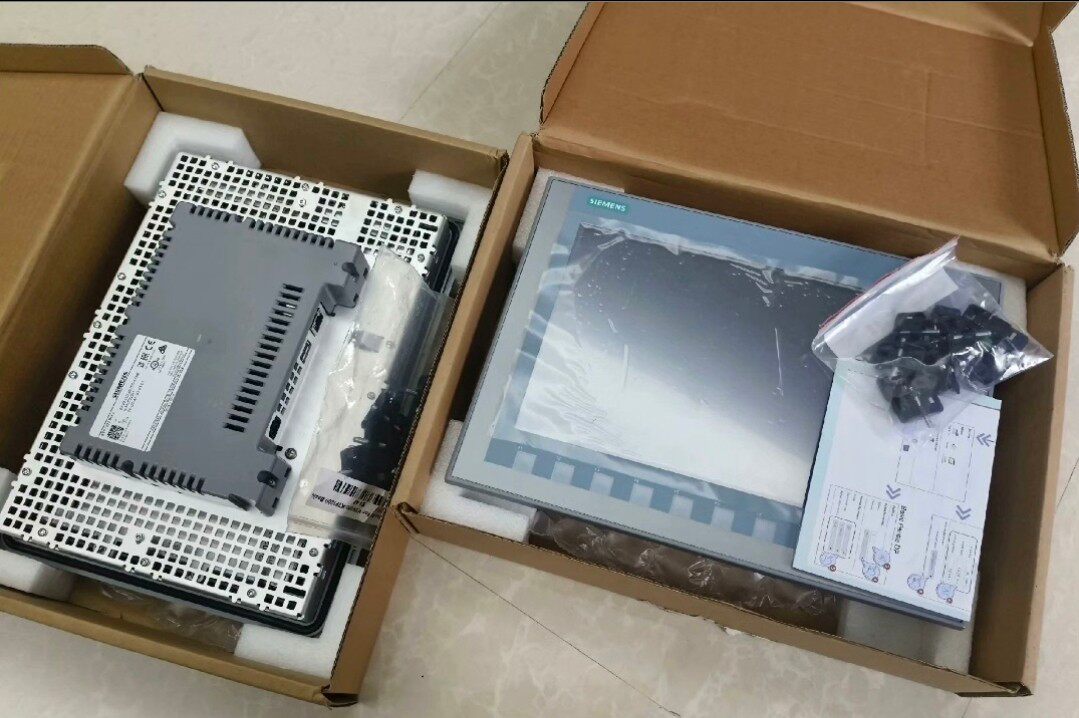

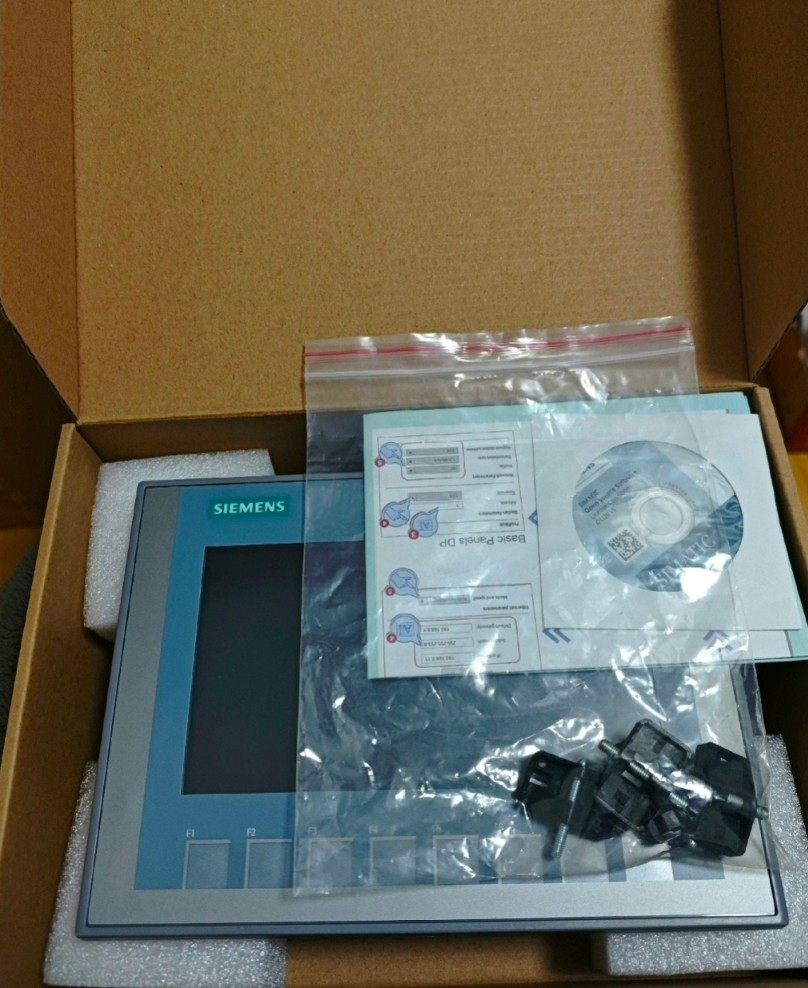

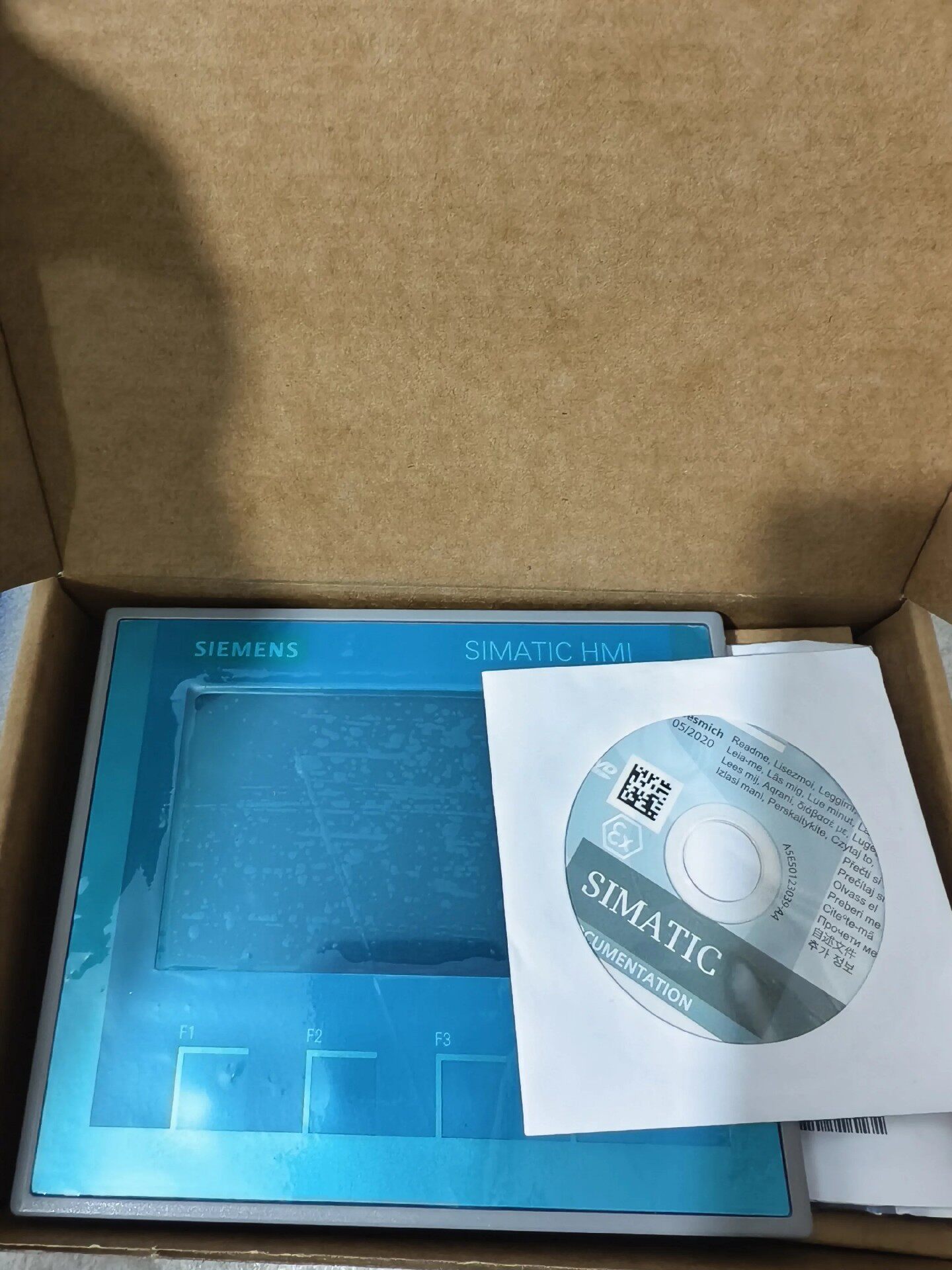

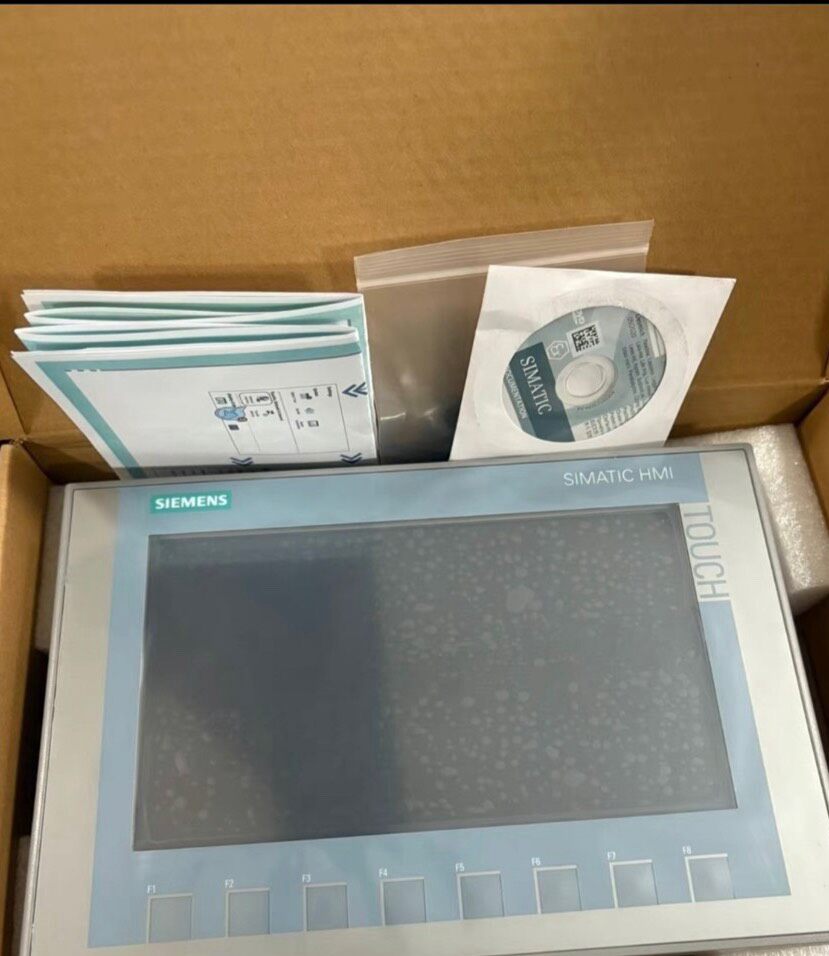

1. Серия KTP (Key & Touch Panels — Кнопочно-сенсорные панели)

Это самая популярная современная серия панелей начального и среднего уровня, представленная в линейках Basic Panels и Comfort Panels.

    Особенности: Объединяют в себе преимущества двух способов управления. Они оснащены сенсорным экраном (Touch) для интуитивной навигации по графическому меню и механическими клавишами (Key) со светодиодной подсветкой, на которые можно назначить критически важные или часто повторяемые команды (например, запуск или остановку конвейера). Выпускаются с диагоналями от 4 до 12 дюймов.

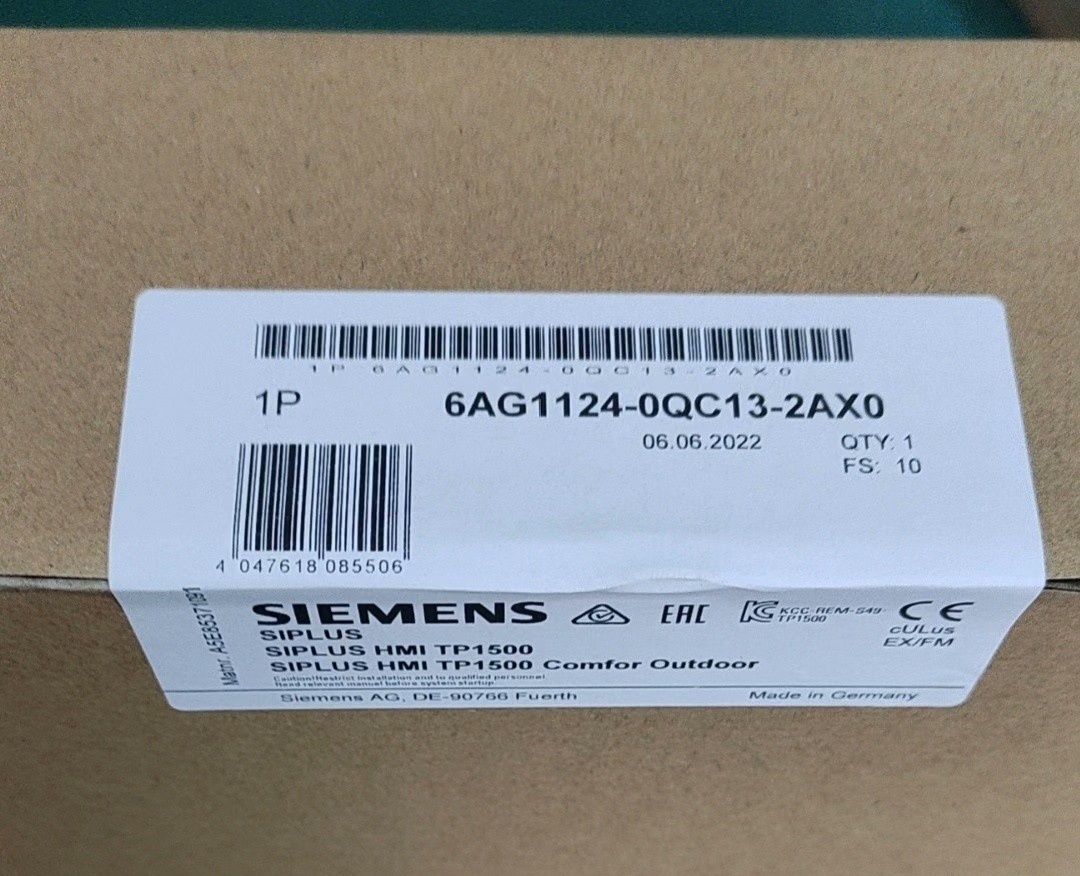

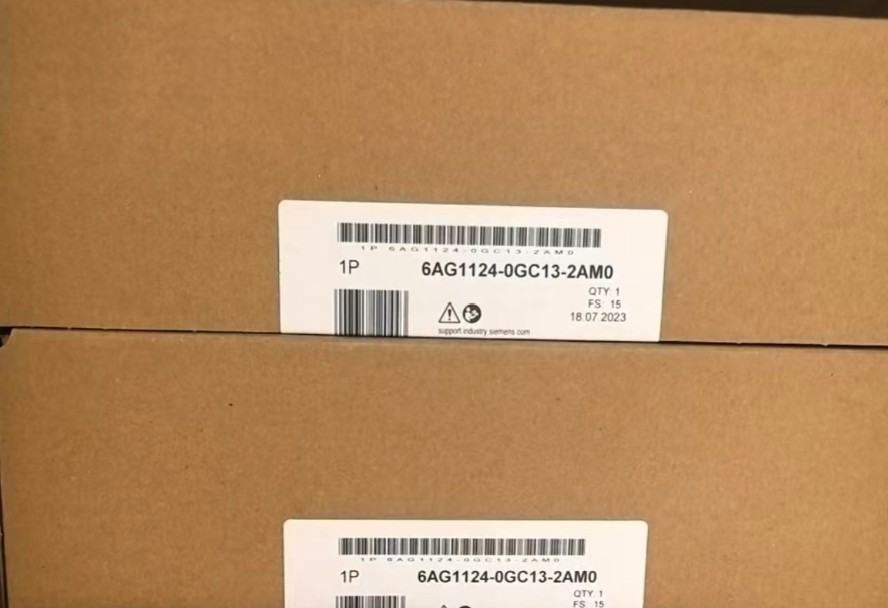

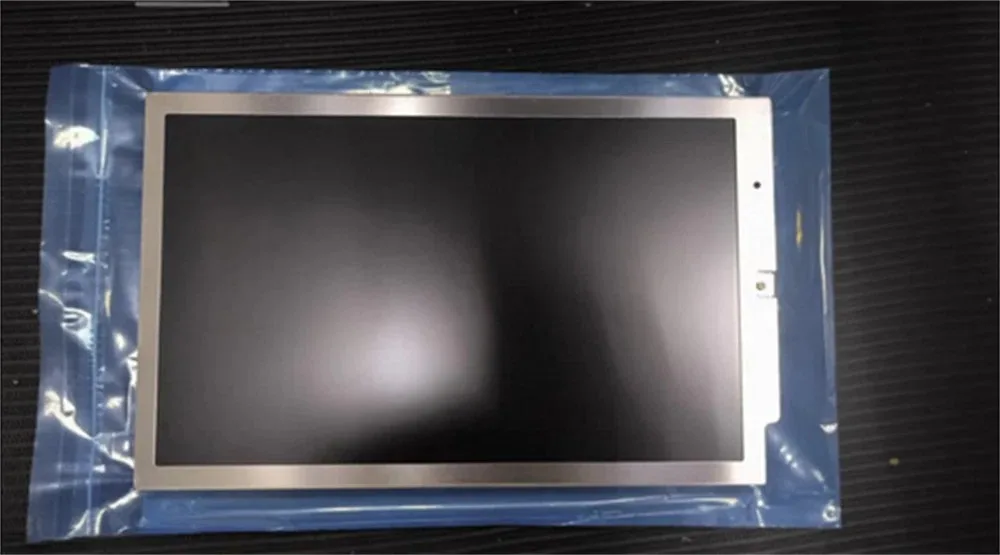

2. Серия TP (Touch Panels — Сенсорные панели)

Классическая серия панелей, управление которыми осуществляется исключительно при помощи сенсорного экрана.

    Особенности: Лицевая панель не имеет физических кнопок, что позволяет максимально эффективно использовать площадь устройства под широкоформатный дисплей. Современные модели серии TP входят в линейку Comfort Panels (обладают высокой яркостью, поддержкой скриптов, встроенными архивами и медиаплеером). Это идеальный выбор для современных графических интерфейсов с большим количеством трендов и анимации.

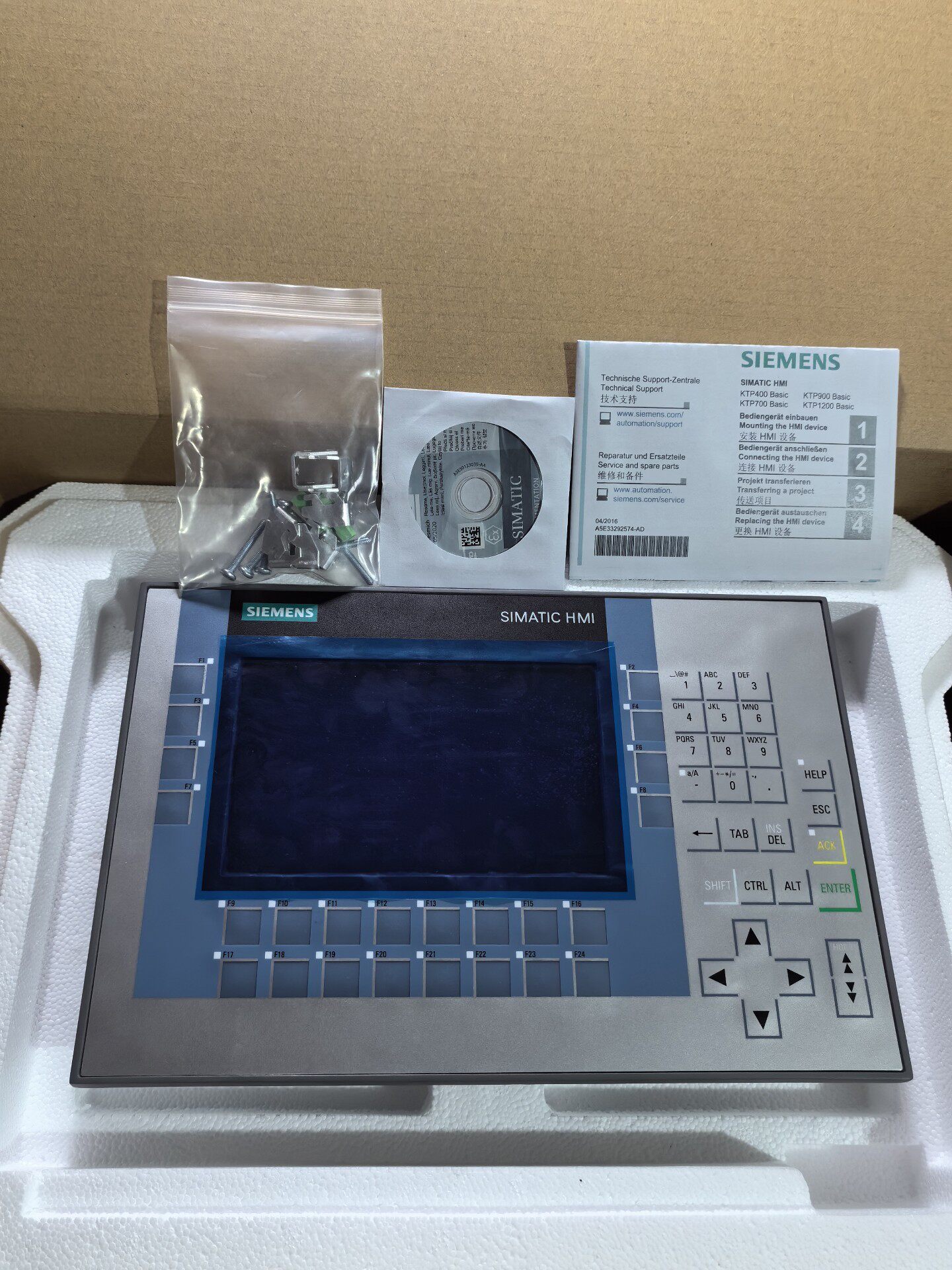

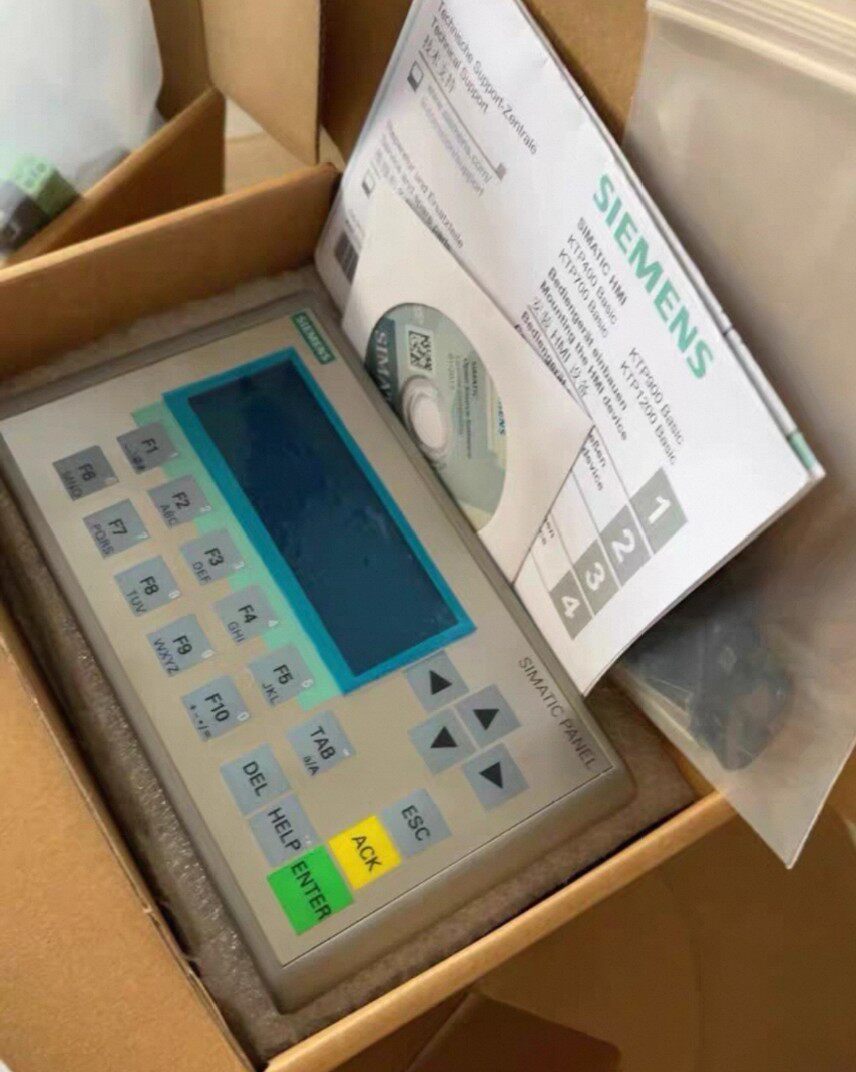

3. Серия KP (Key Panels — Кнопочные панели)

Специализированная серия панелей, управление которыми реализовано исключительно через физические клавиатурные модули.

    Особенности: Вместо сенсорного ввода оператор использует промышленную механическую клавиатуру с тактильной обратной связью. Серия включает как простые кнопочные модули расширения (для быстрой коммутации сигналов по сети PROFINET), так и полноценные панели оператора высокой прочности серии Comfort. Их часто выбирают для производств, где операторы работают в толстых защитных перчатках или в условиях сильного загрязнения экрана (например, в металлургии).

4. Серия MP (Multi Panels — Мультипанели)

Это историческая линейка многофункциональных панелей оператора высшего класса. На данный момент серия снята с производства и полностью заменена современными панелями SIMATIC HMI Comfort и Unified Comfort.

    Особенности: На момент своего выпуска панели MP (например, MP 277, MP 377) представляли собой мощные безвентиляторные промышленные компьютеры на базе операционной системы Windows CE. Помимо стандартной визуализации, они могли выполнять сложные вычислительные задачи, хранить огромные базы данных, запускать специализированное ПО (например, WinCC flexible Smart Access) и поддерживали платформу PLC-on-board (эмуляцию контроллера).

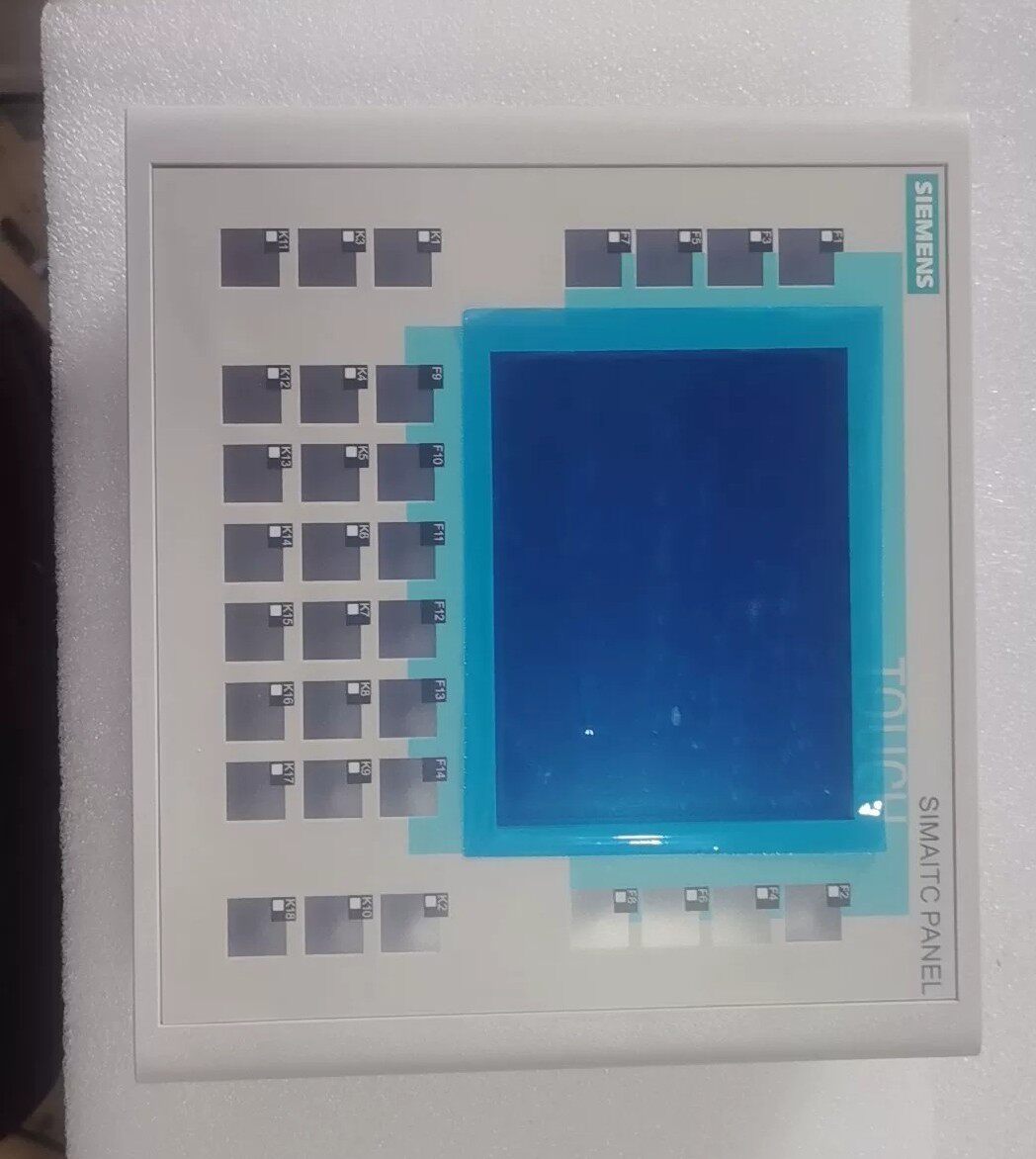

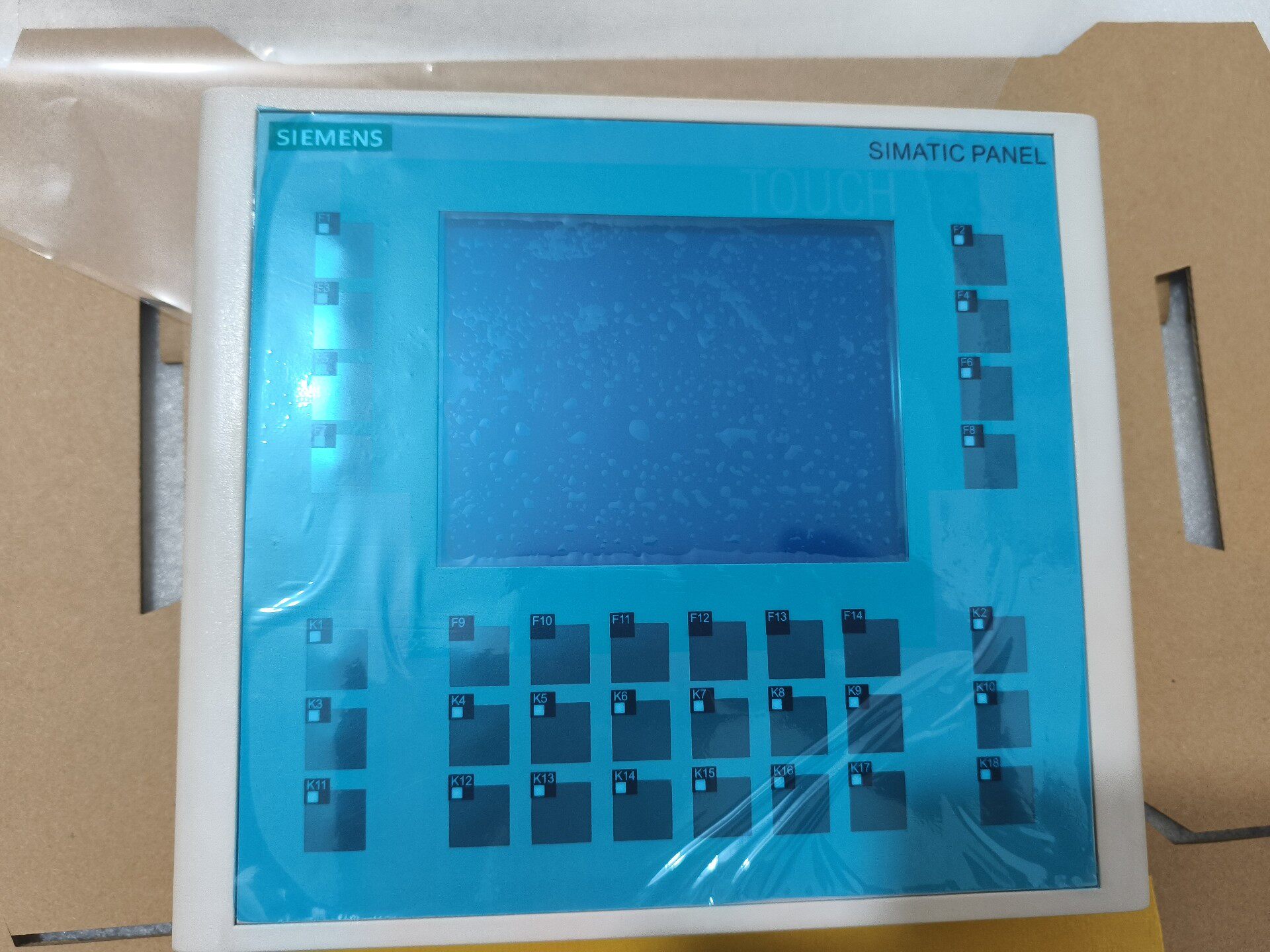

5. Серия OP (Operator Panels — Текстовые и графические панели)

Старейшая историческая серия панелей оператора Siemens. В настоящее время полностью снята с производства и заменена сериями Basic и Comfort, но до сих пор встречается на старых модернизируемых станках.

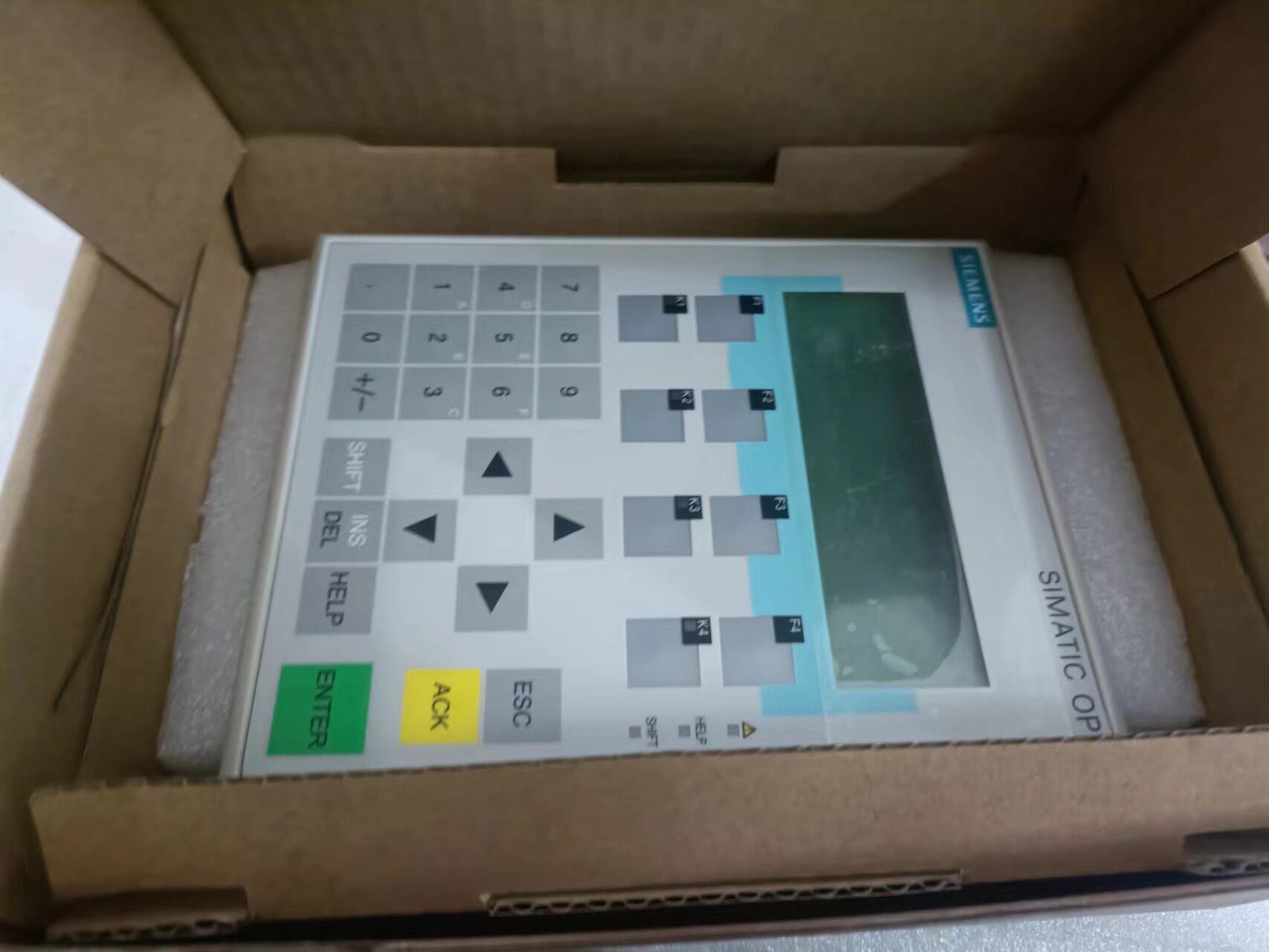

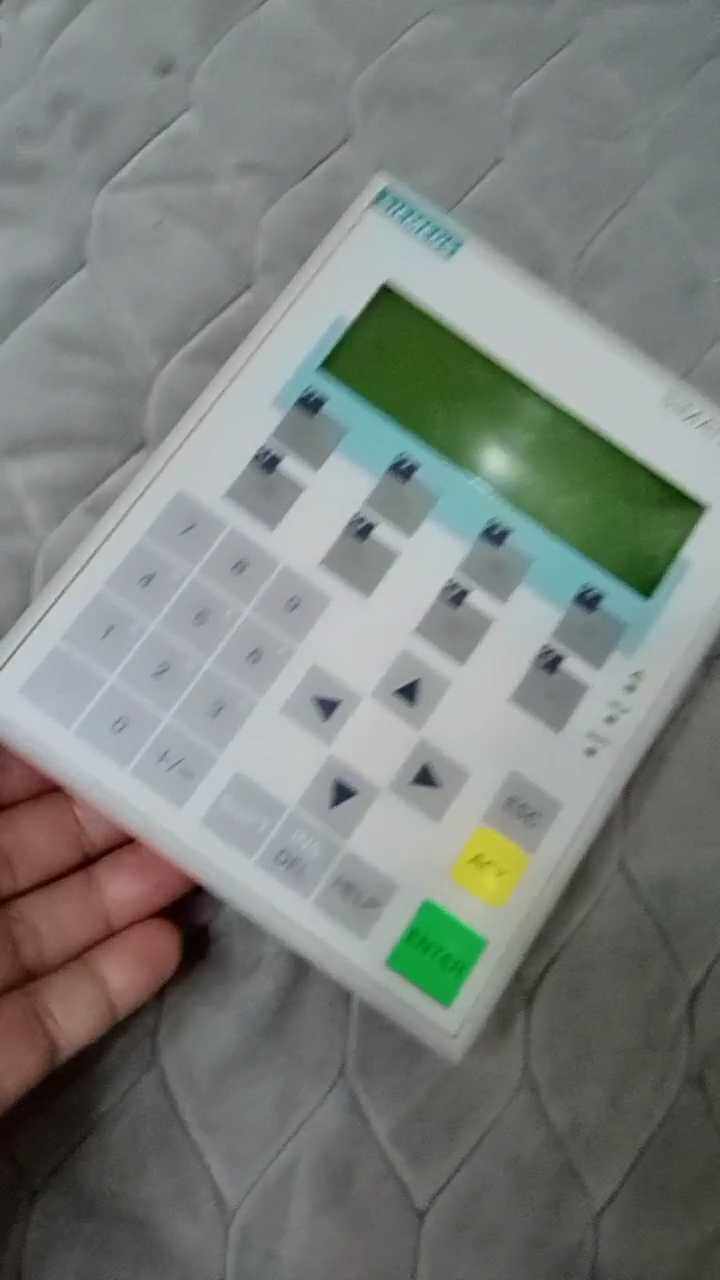

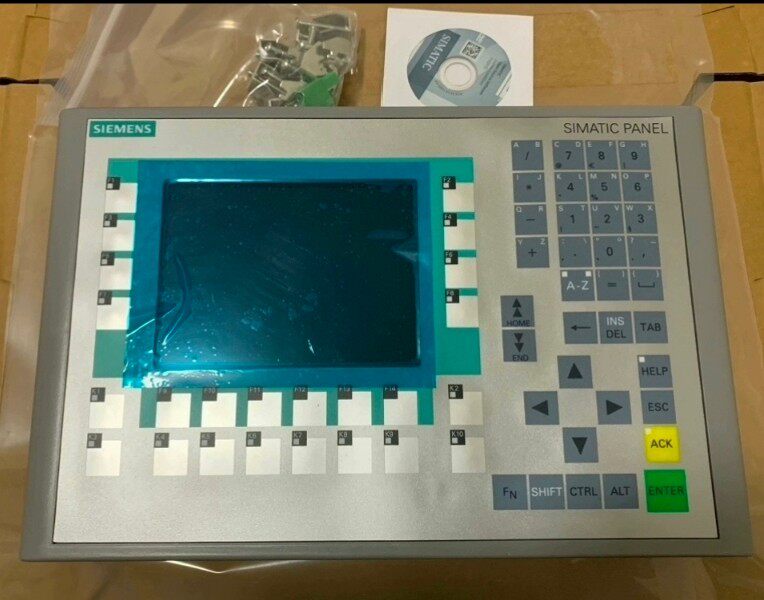

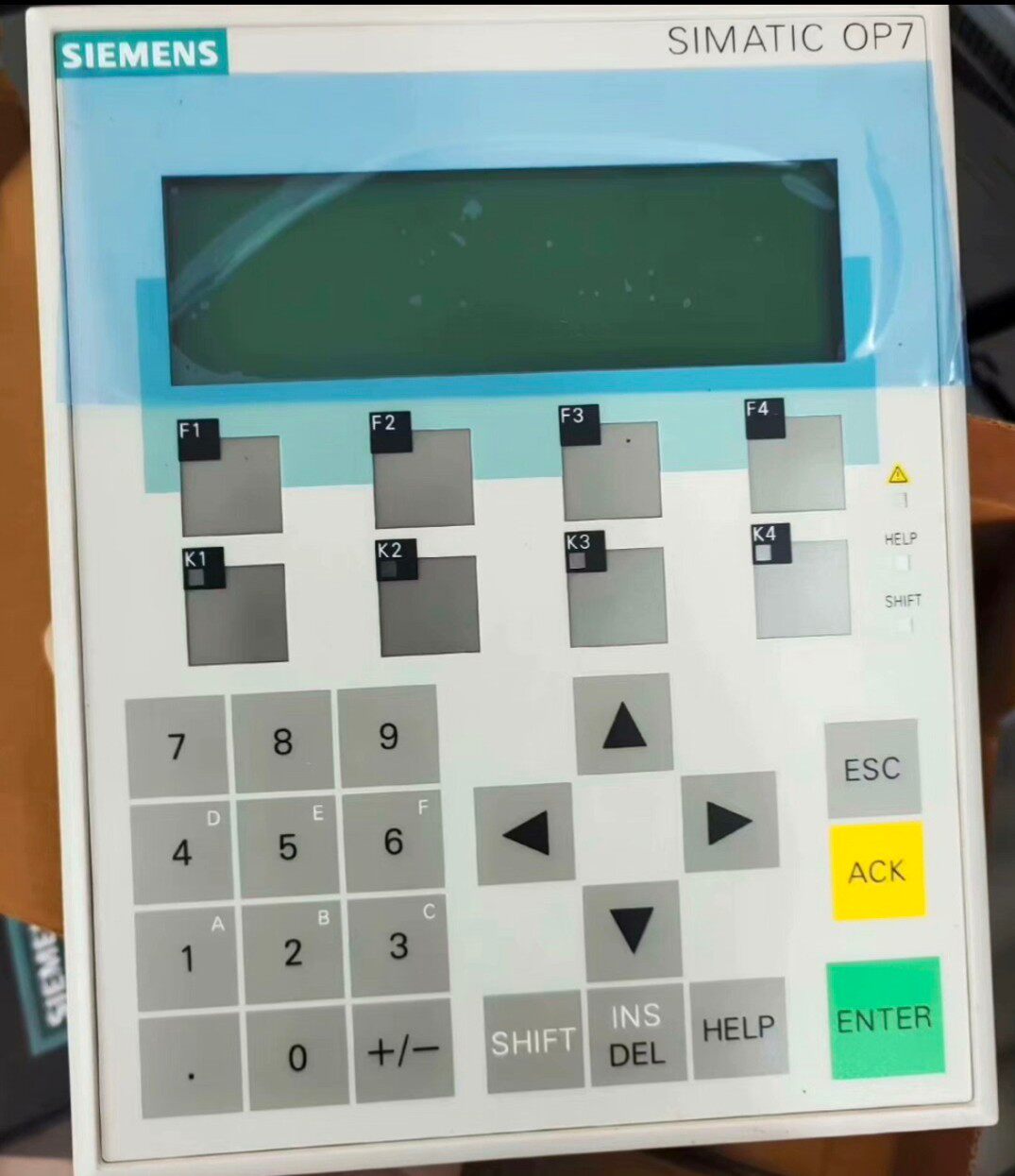

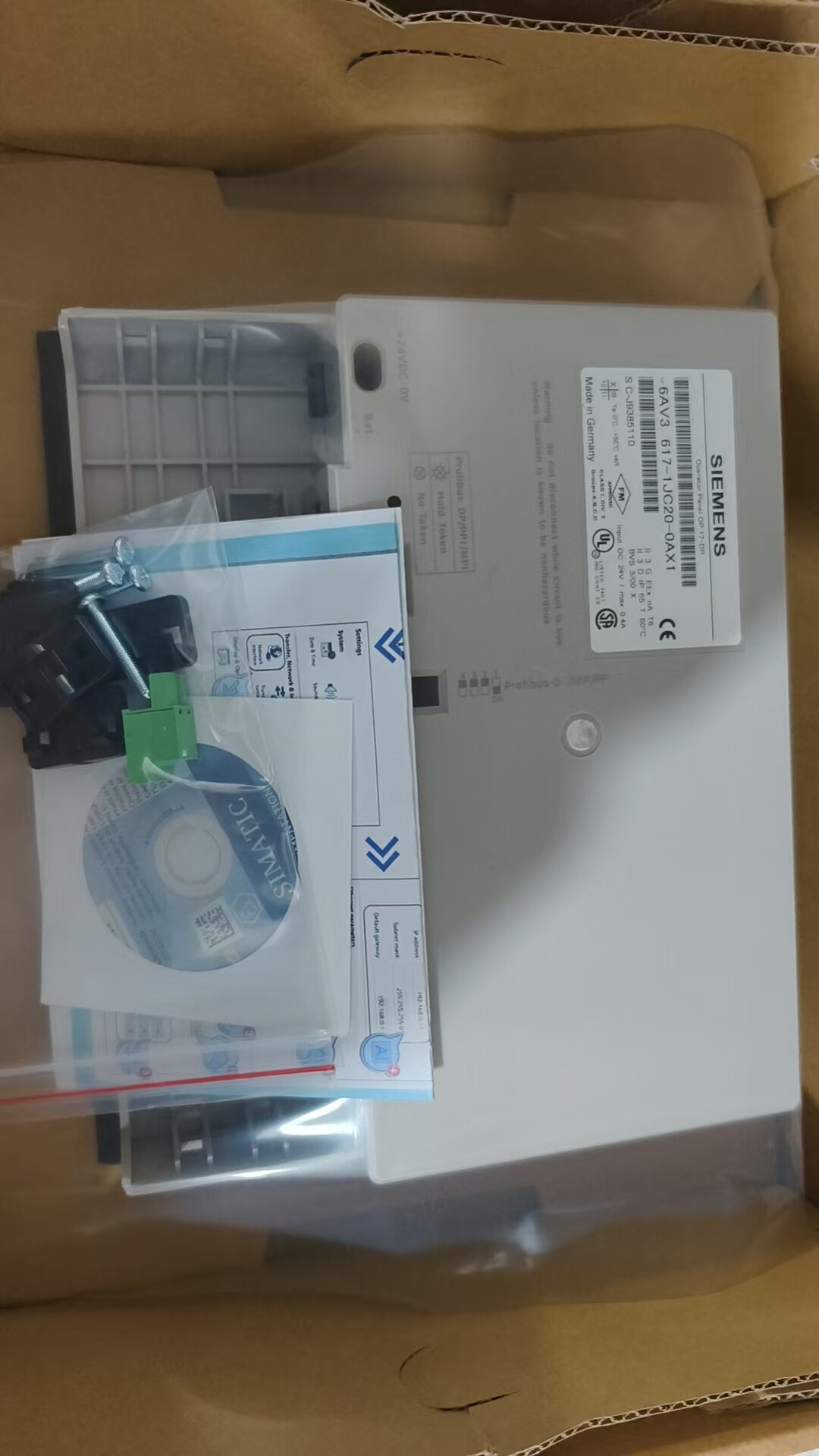

    Особенности: Линейка начиналась с текстовых и монохромных дисплеев (например, OP7, OP17) с физическими кнопками и без сенсорного управления. Они предназначались для вывода простых текстовых сообщений об ошибках, авариях и для ввода числовых параметров (уставок) технологического процесса. Позднее в серию вошли и графические кнопочные панели (OP 77, OP 277).
