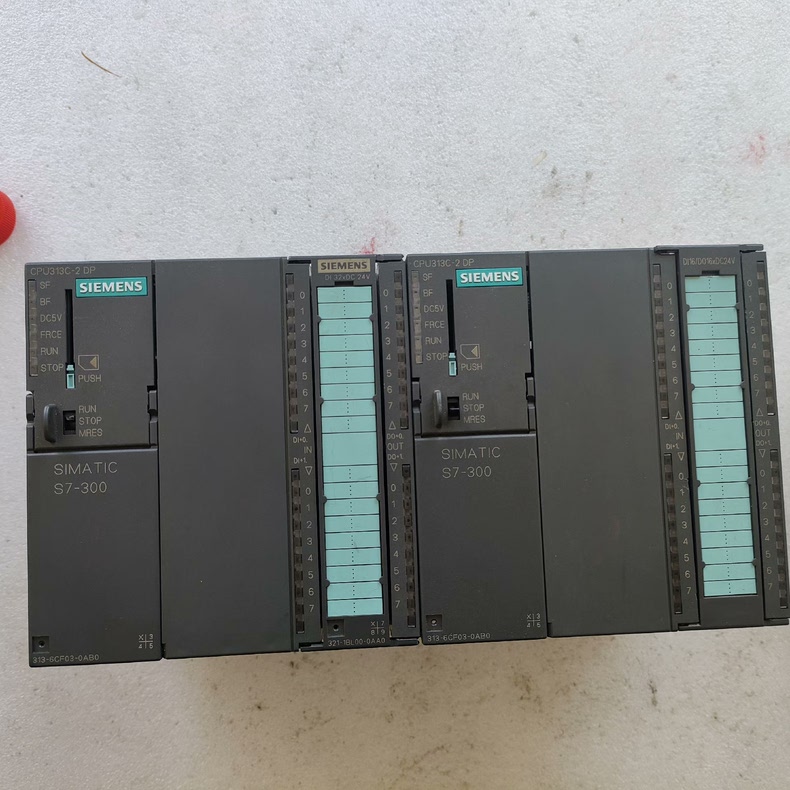

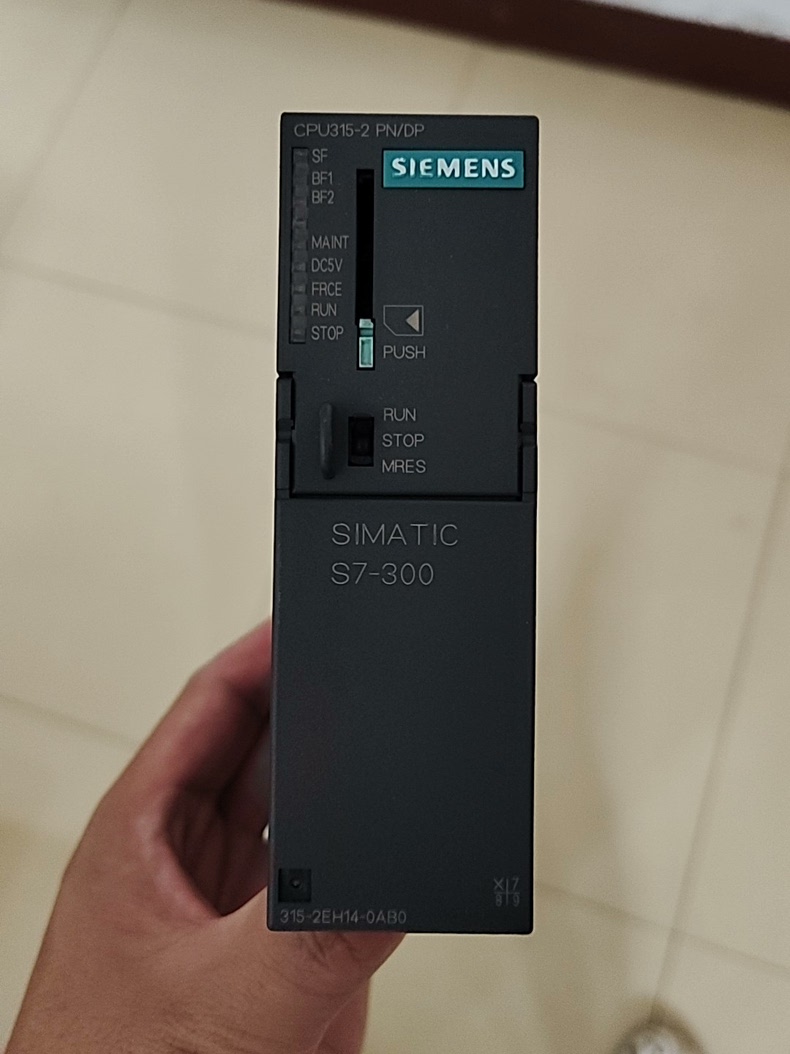

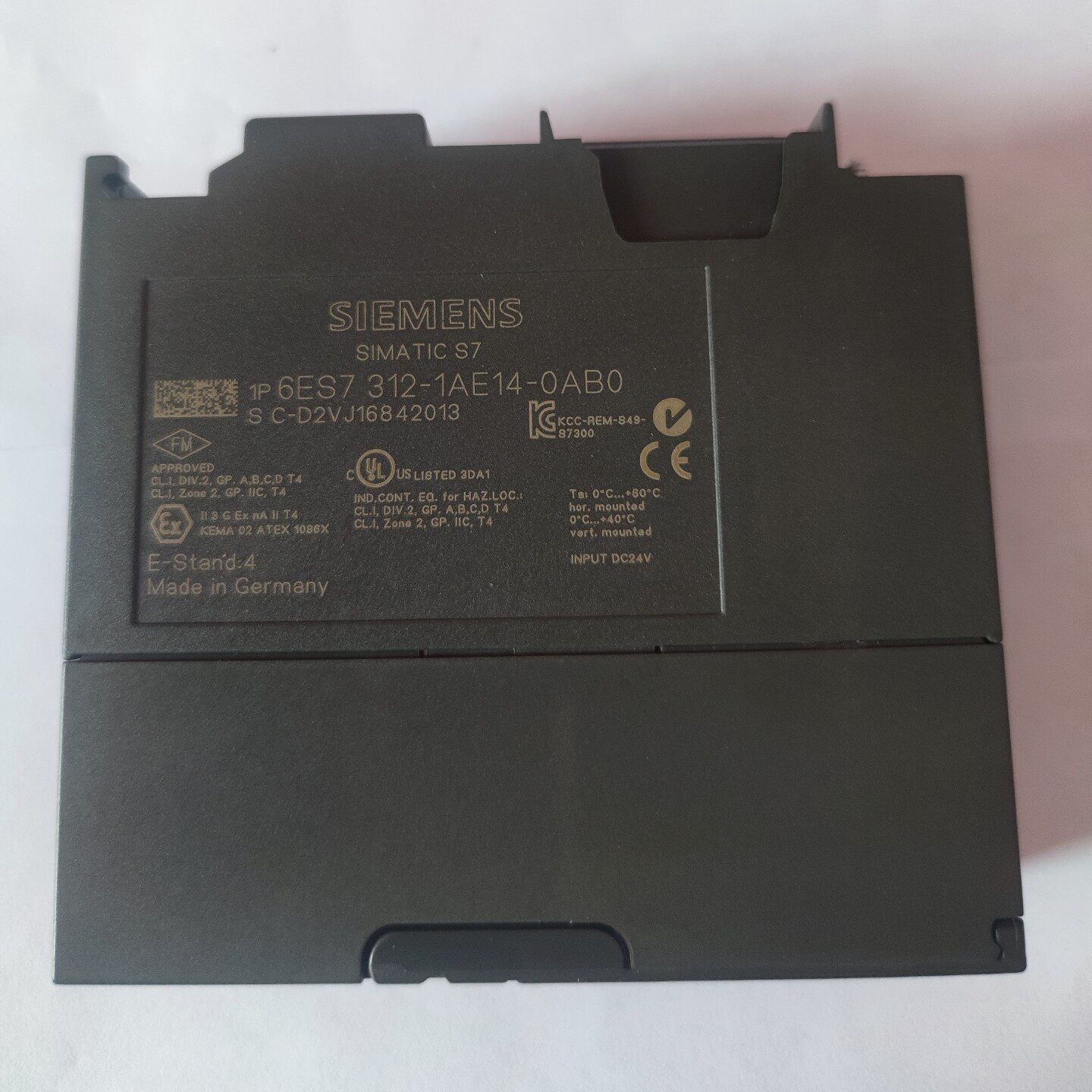

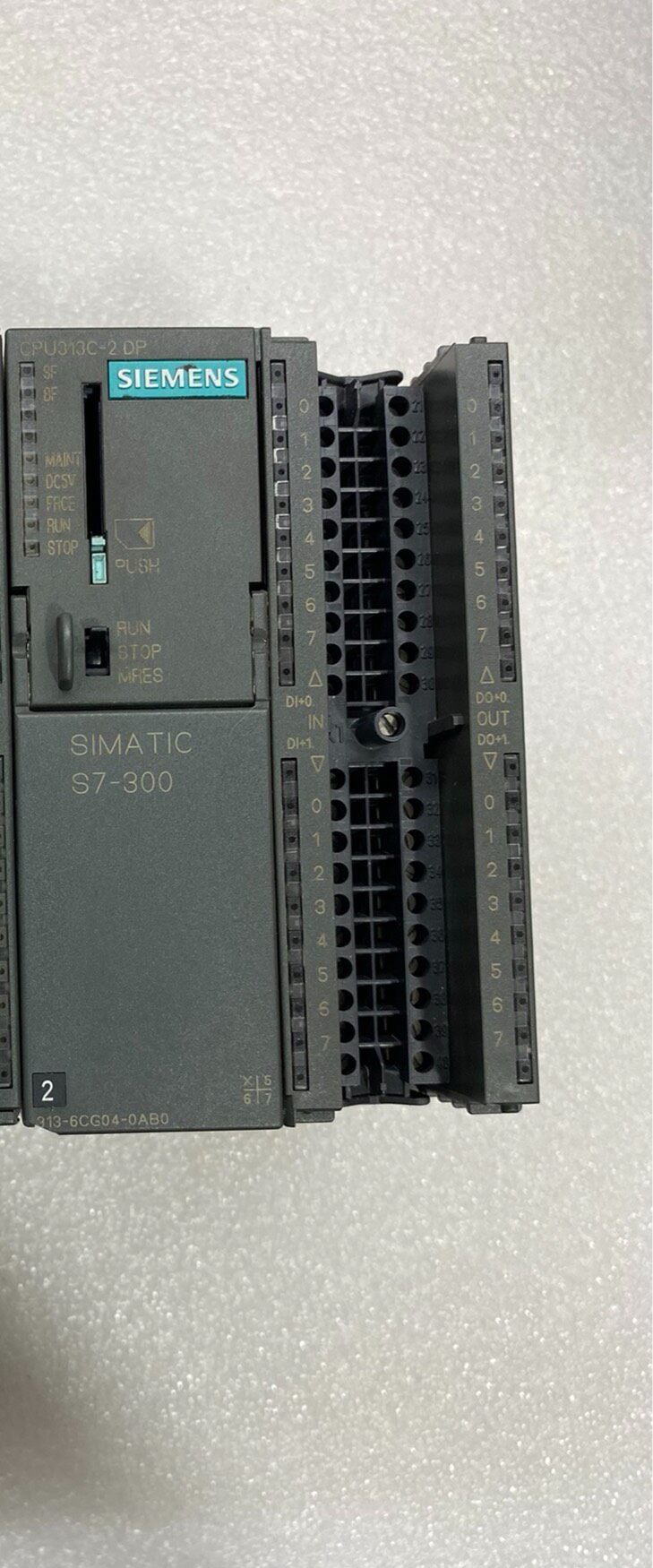

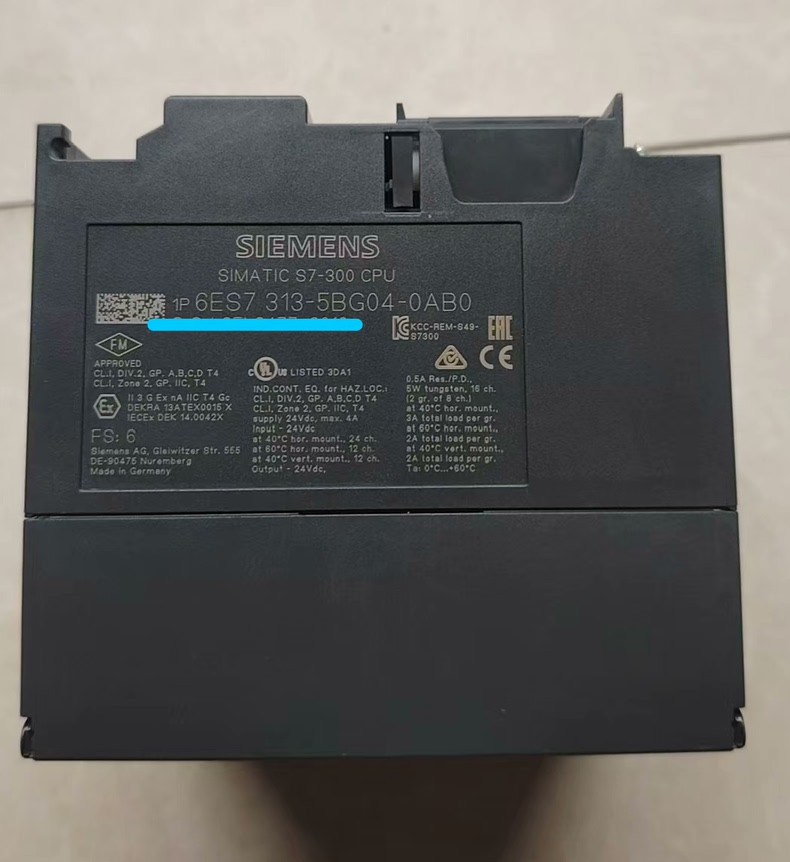

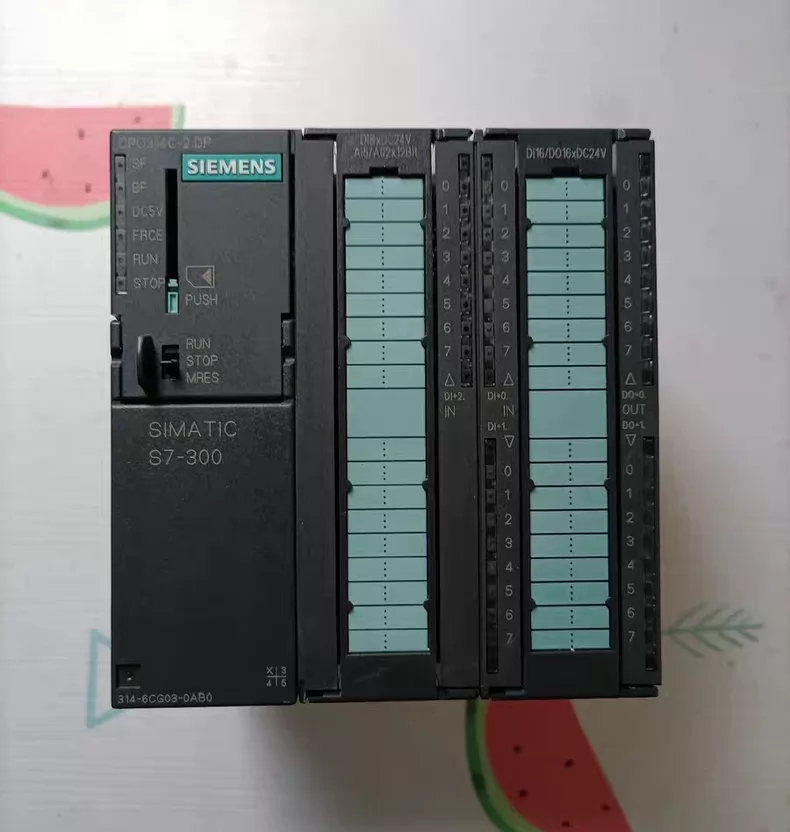

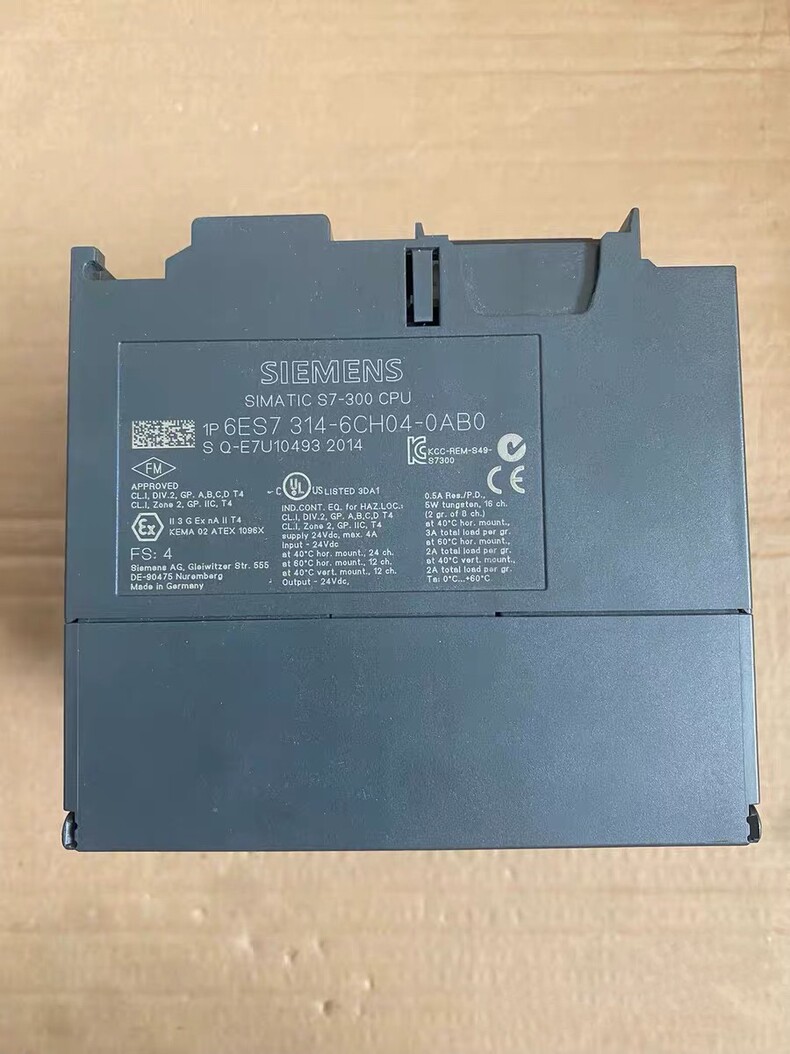

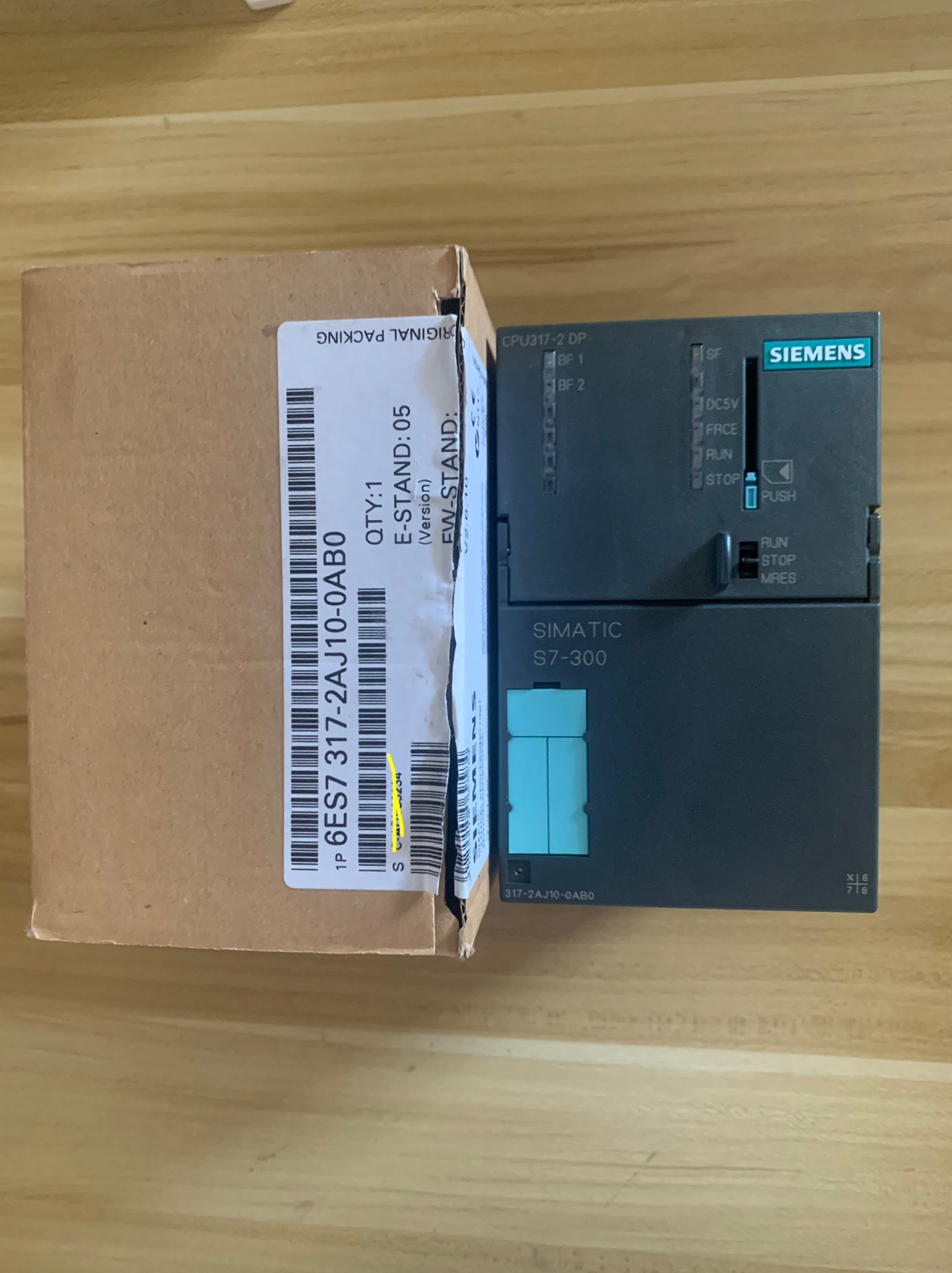

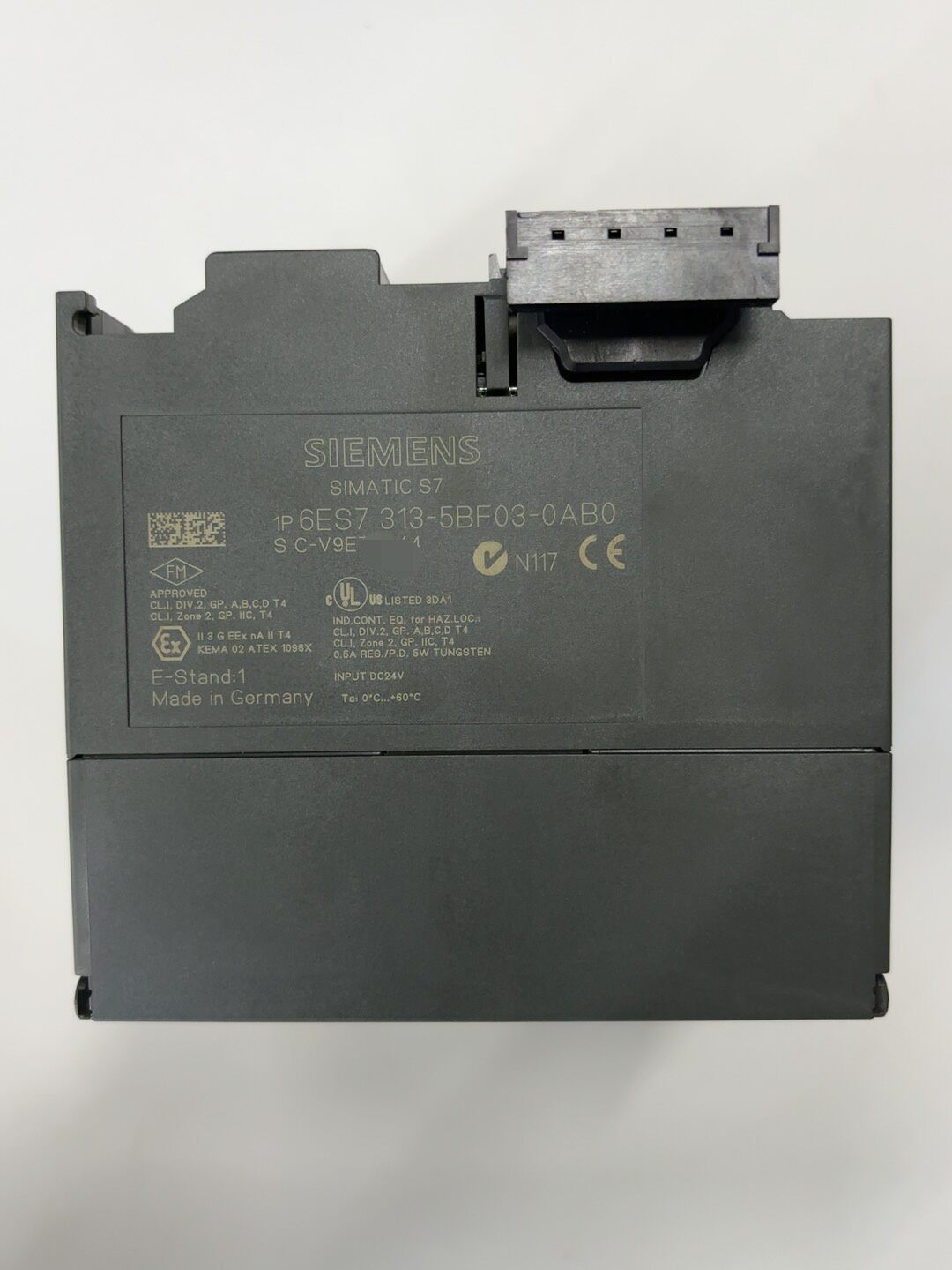

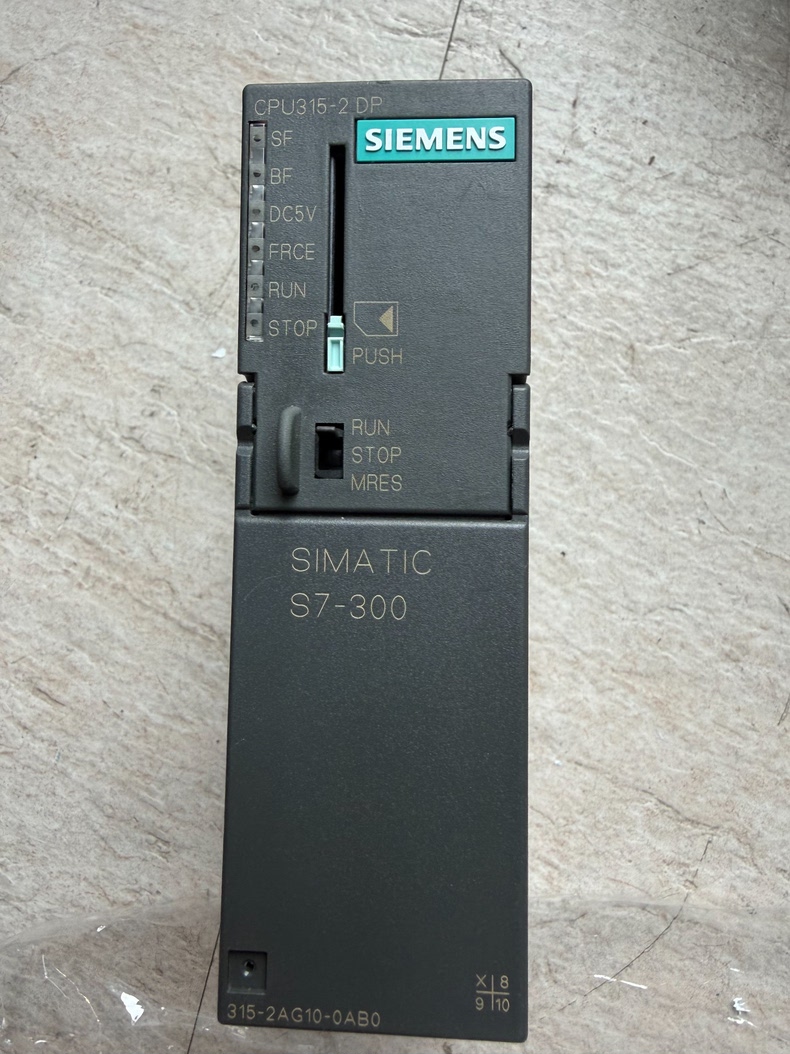

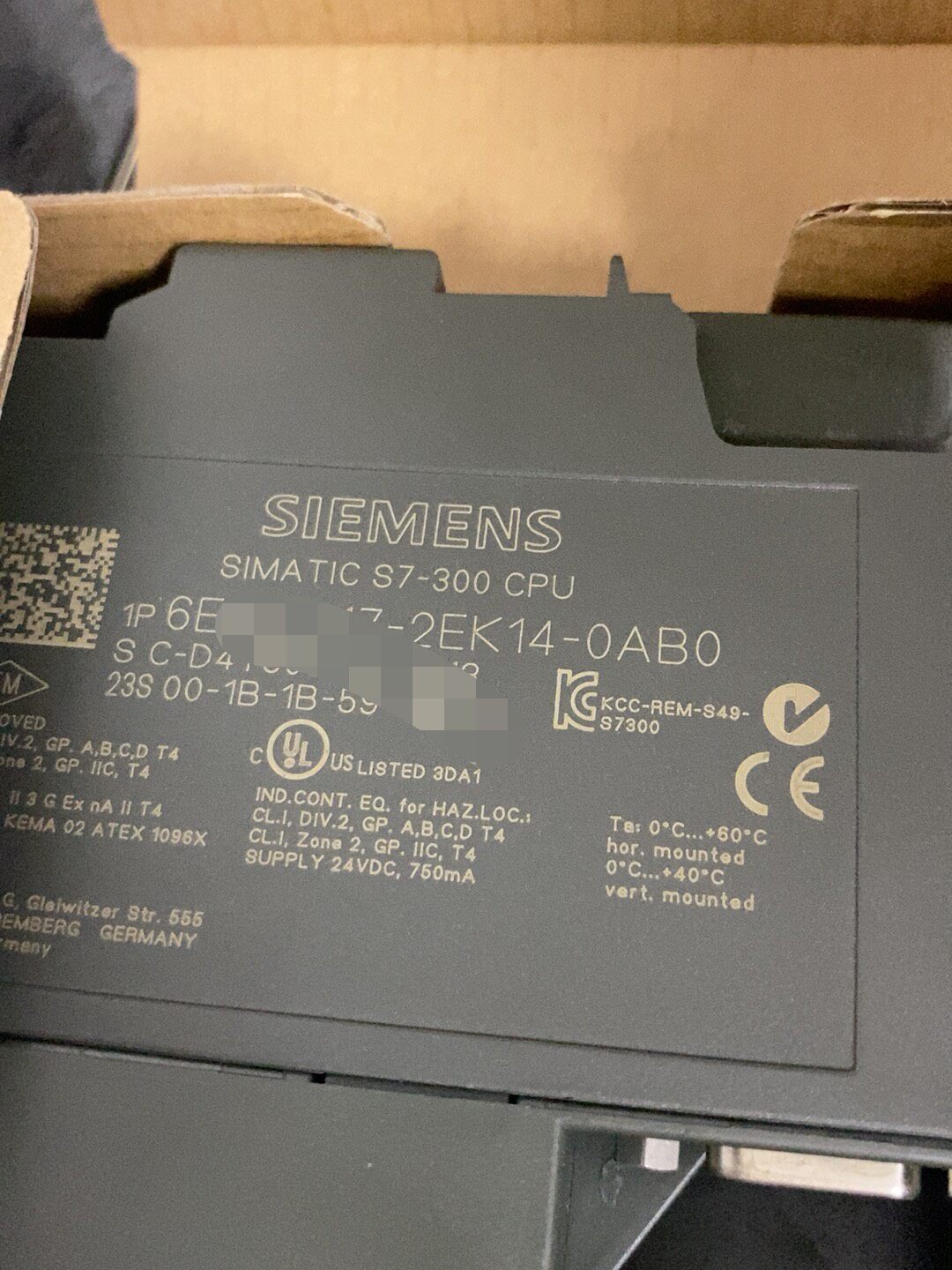

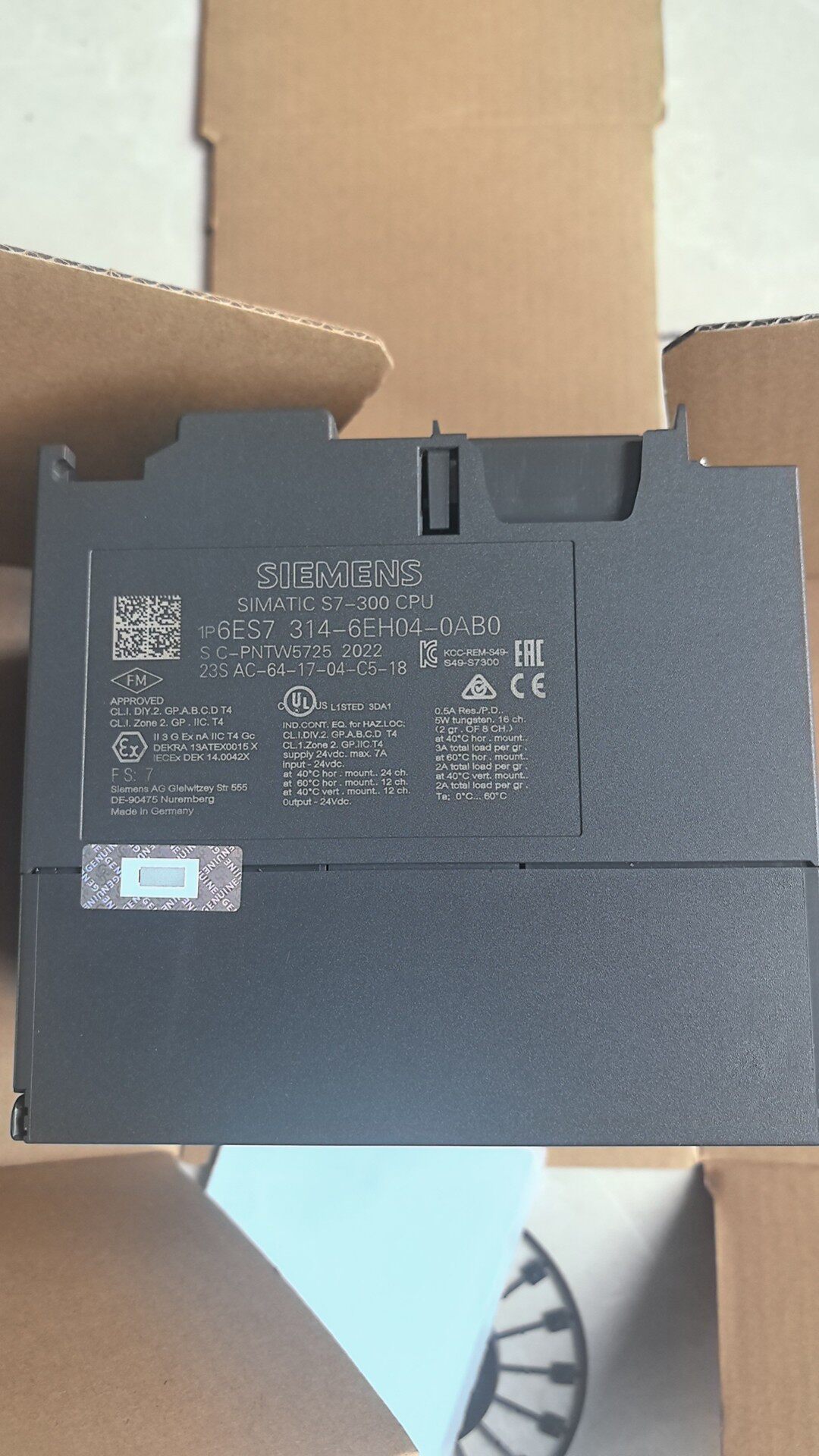

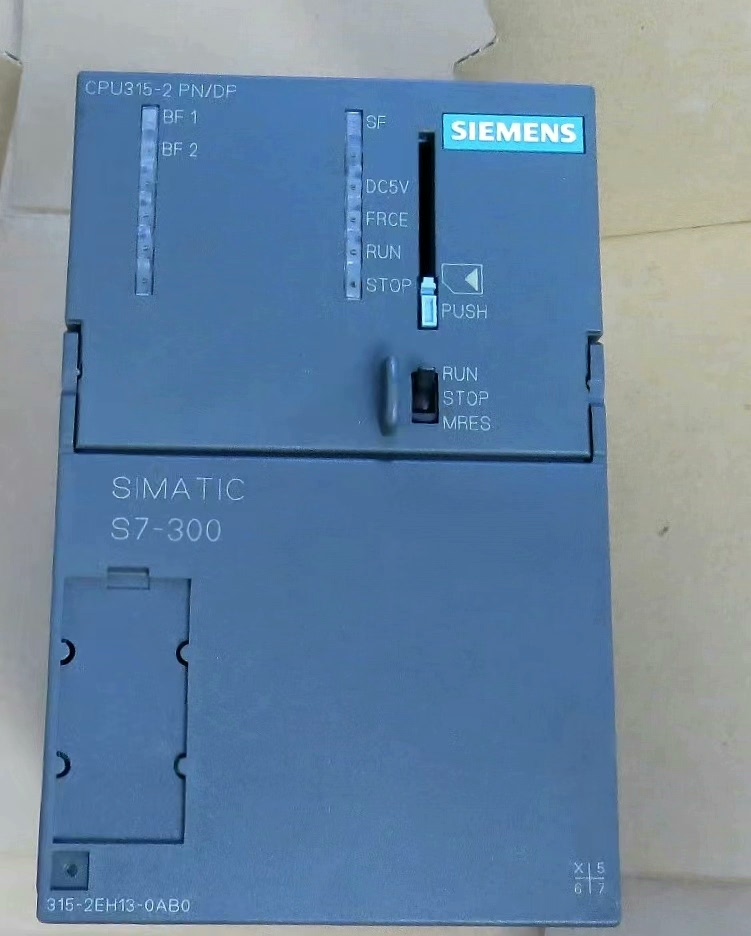

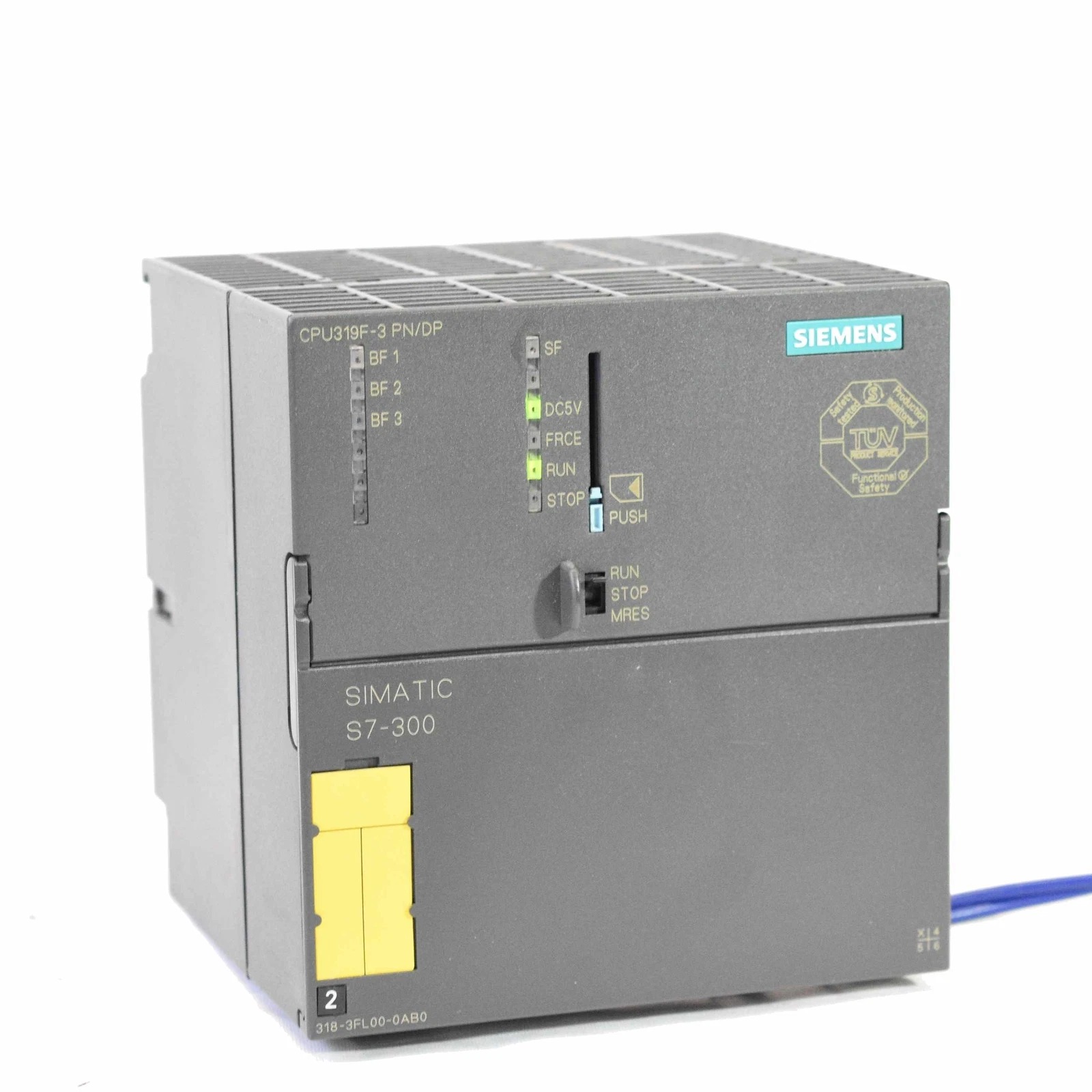

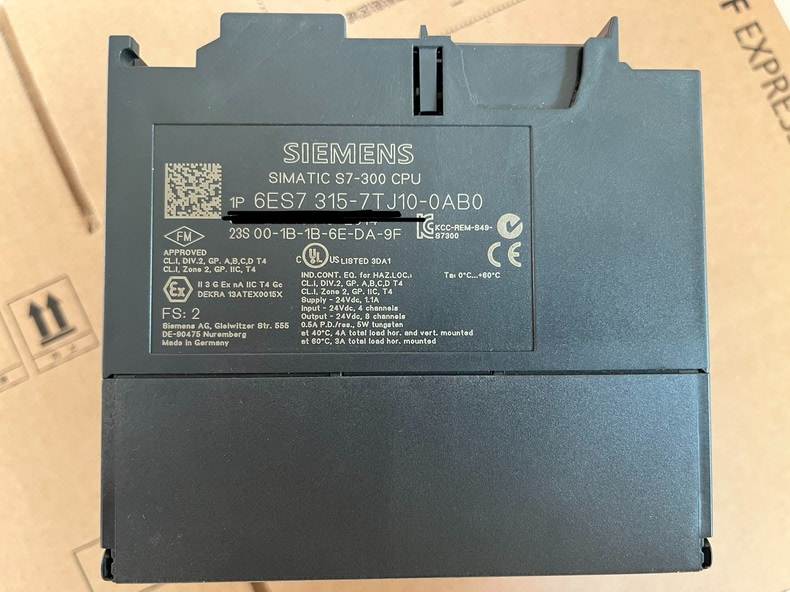

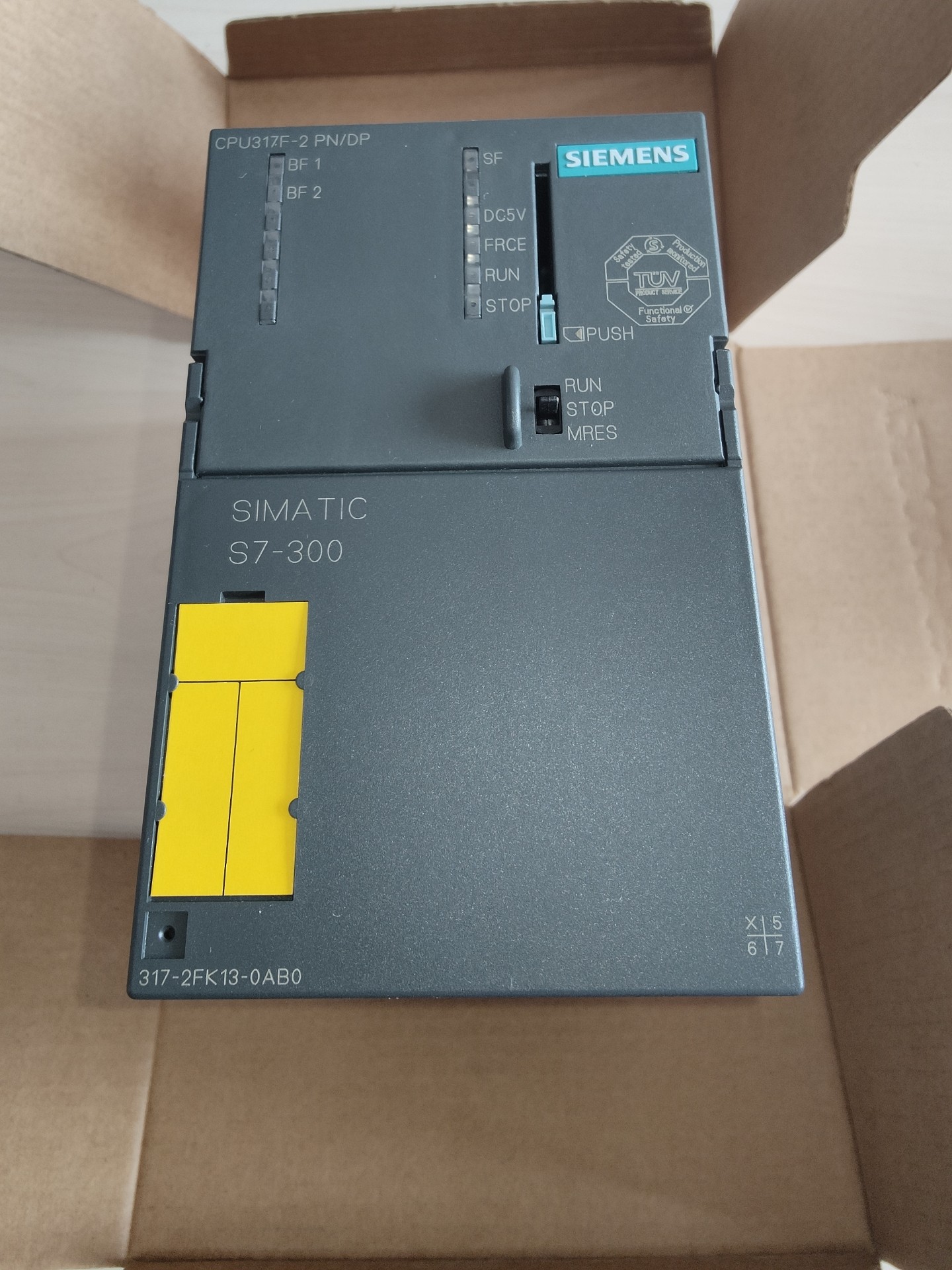

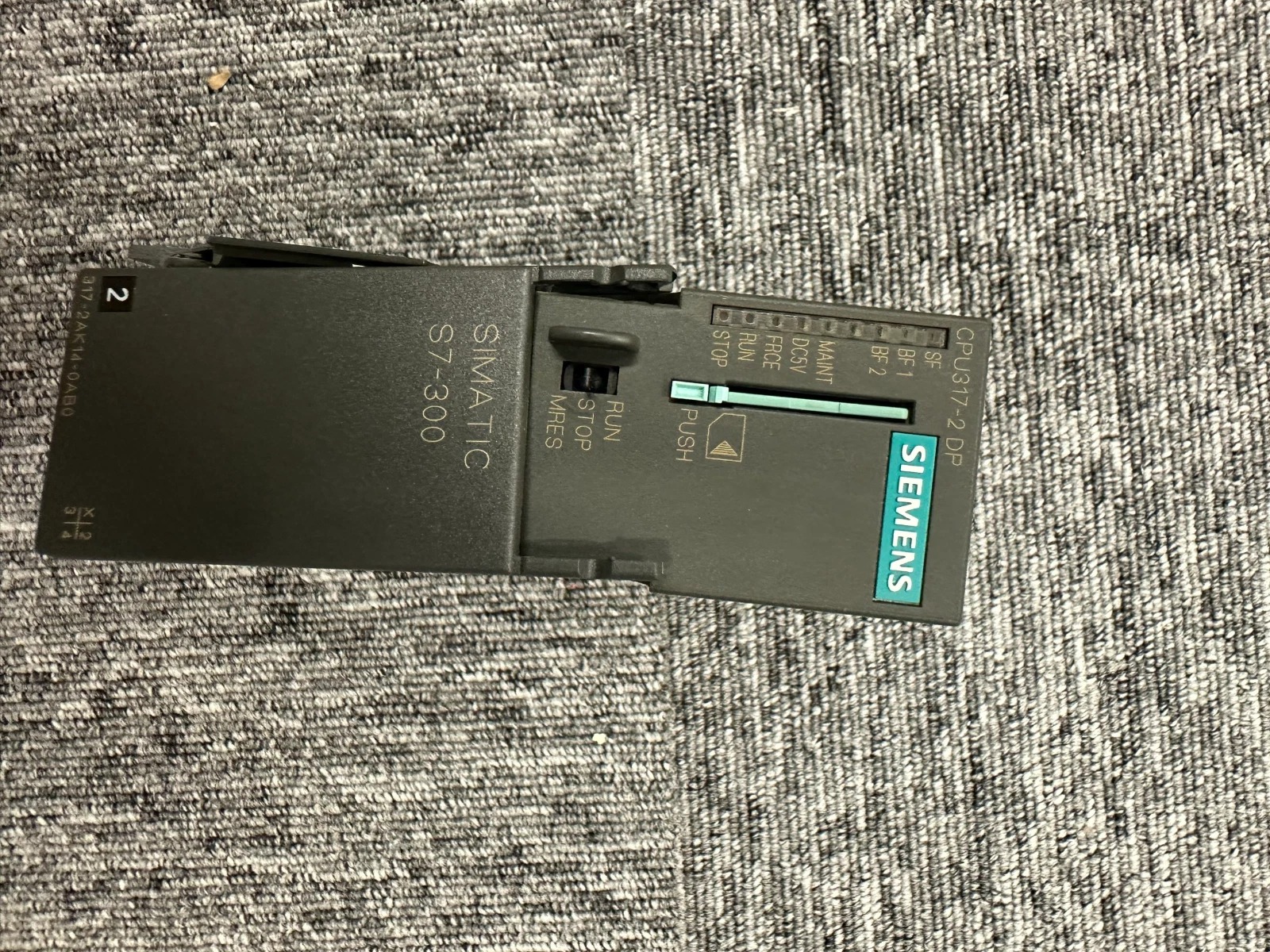

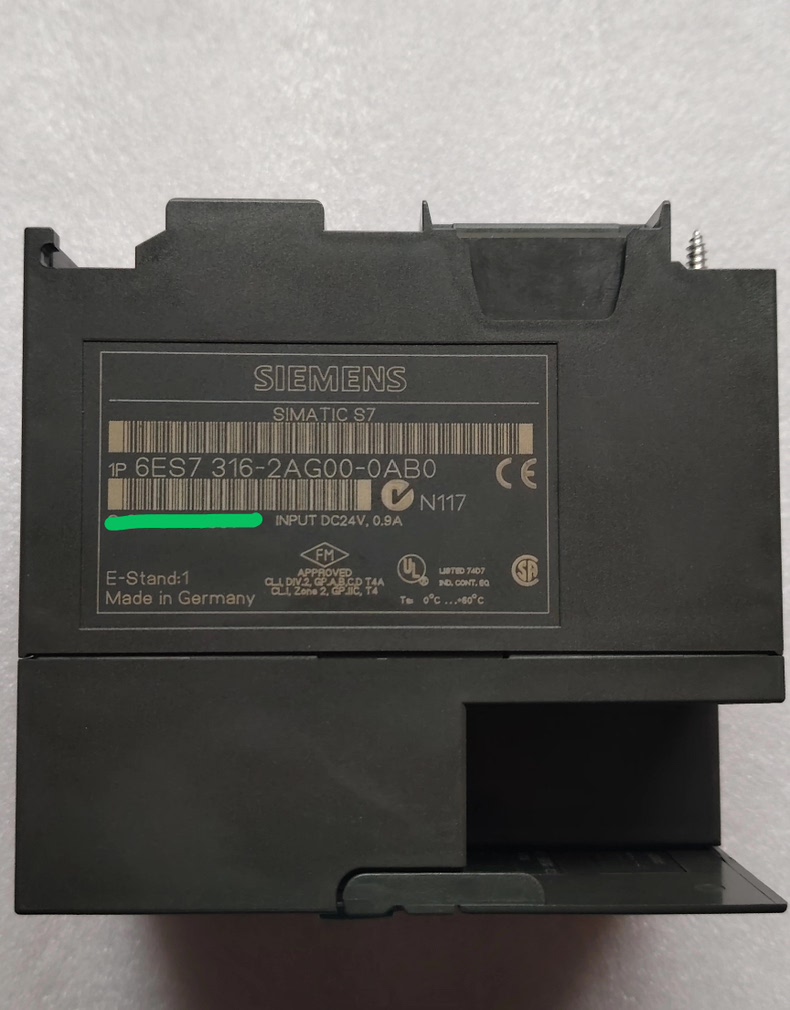

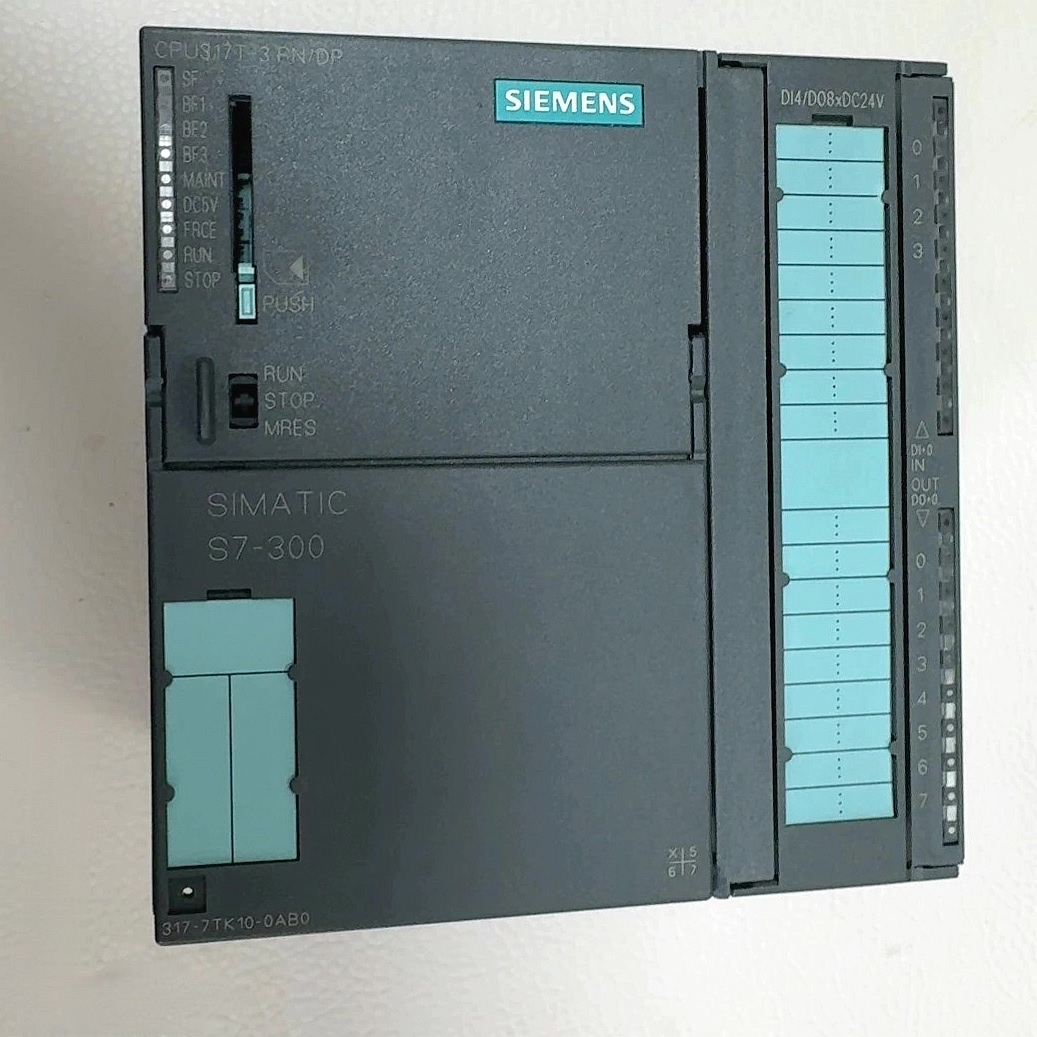

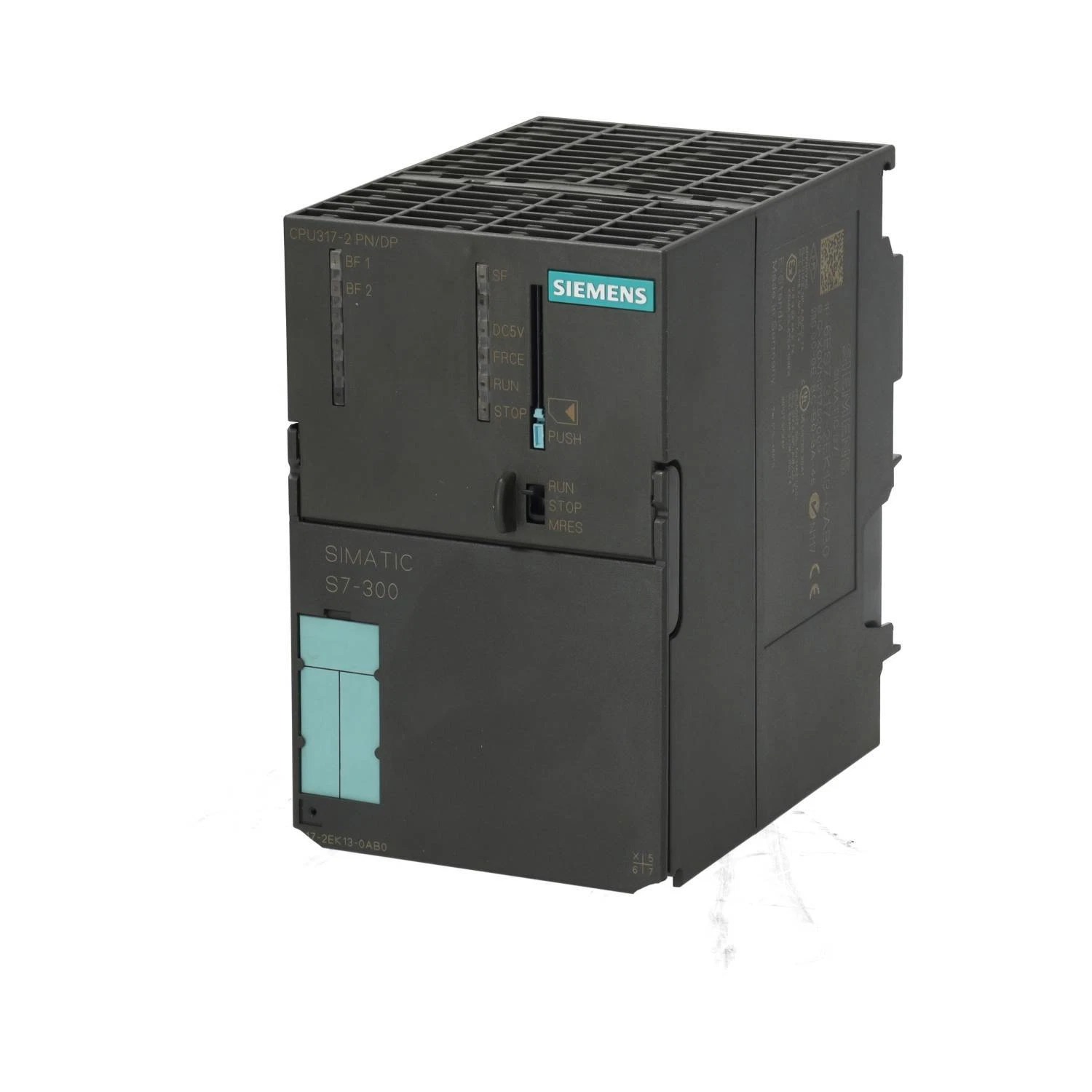

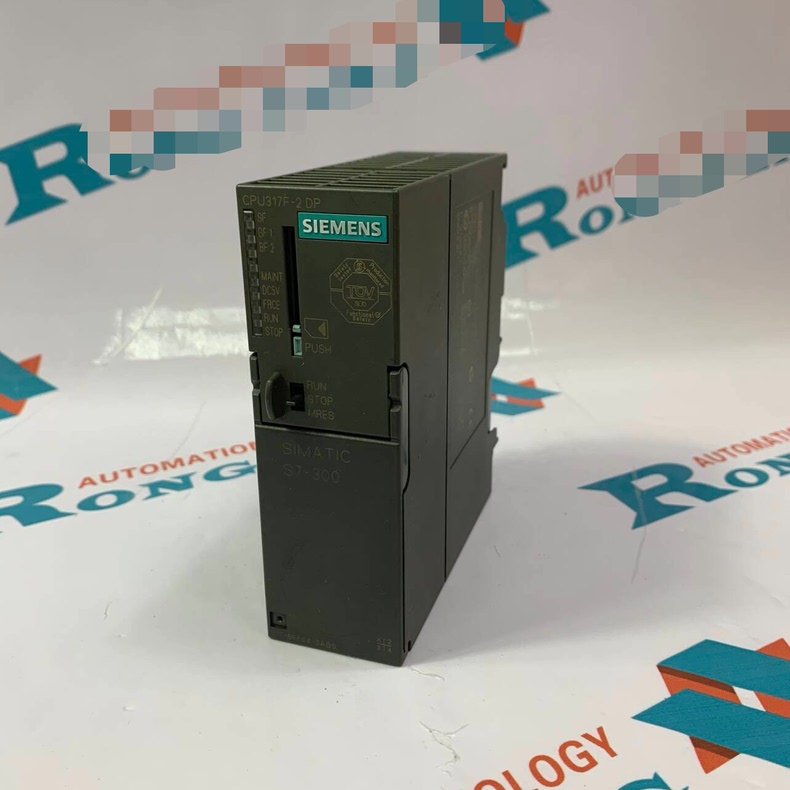

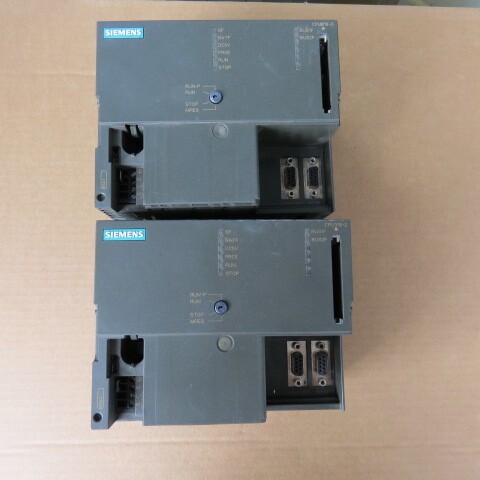

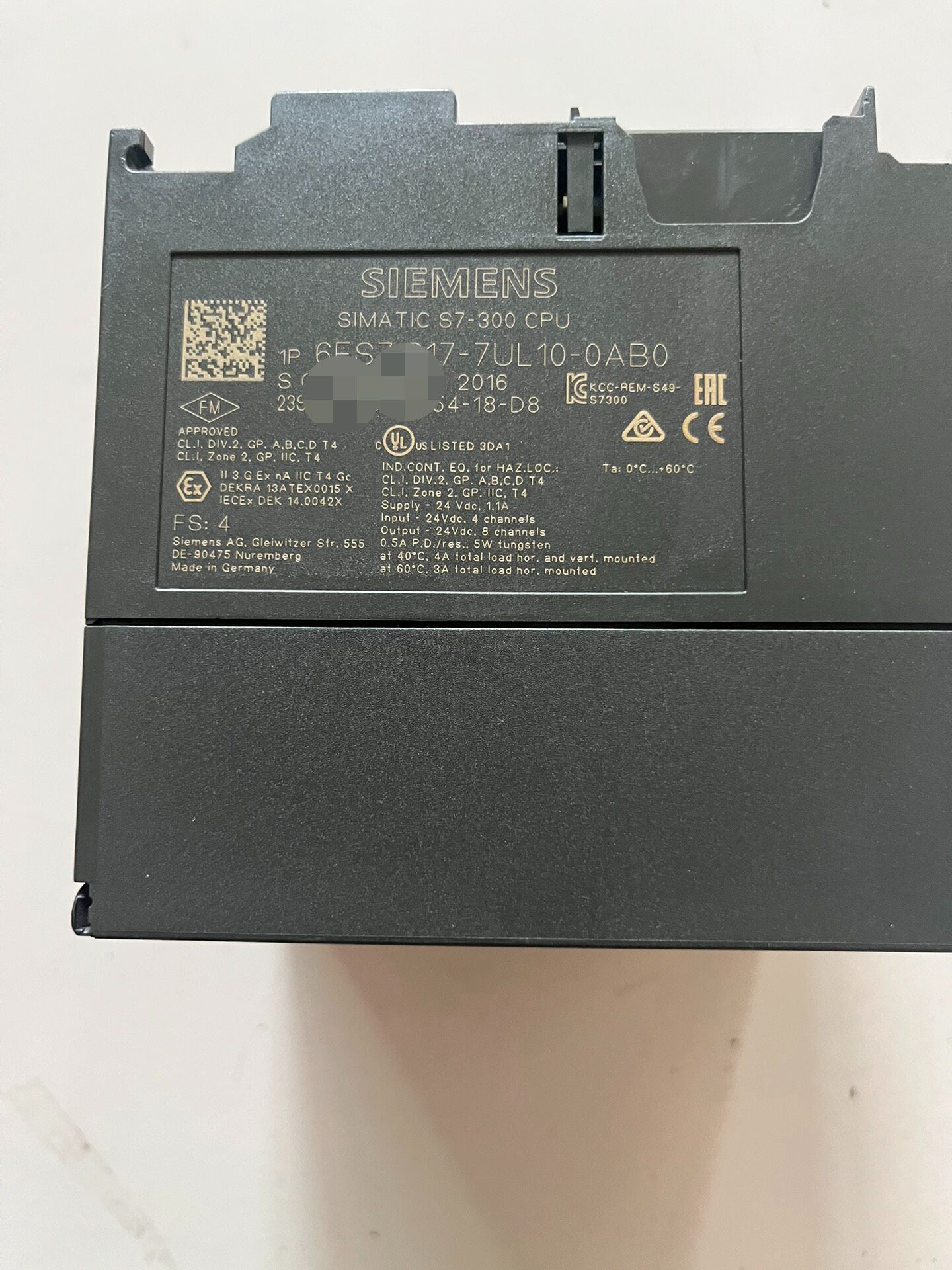

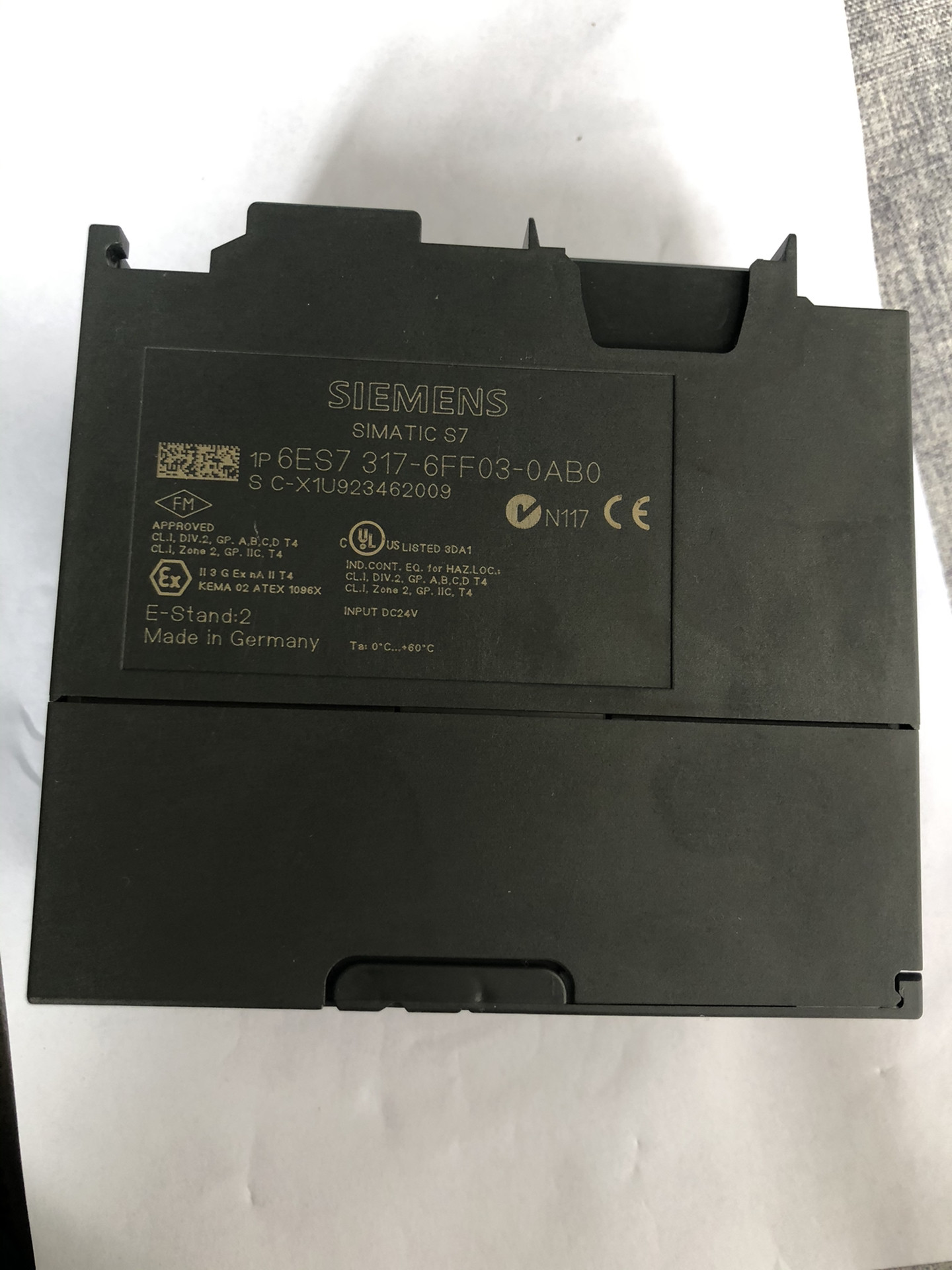

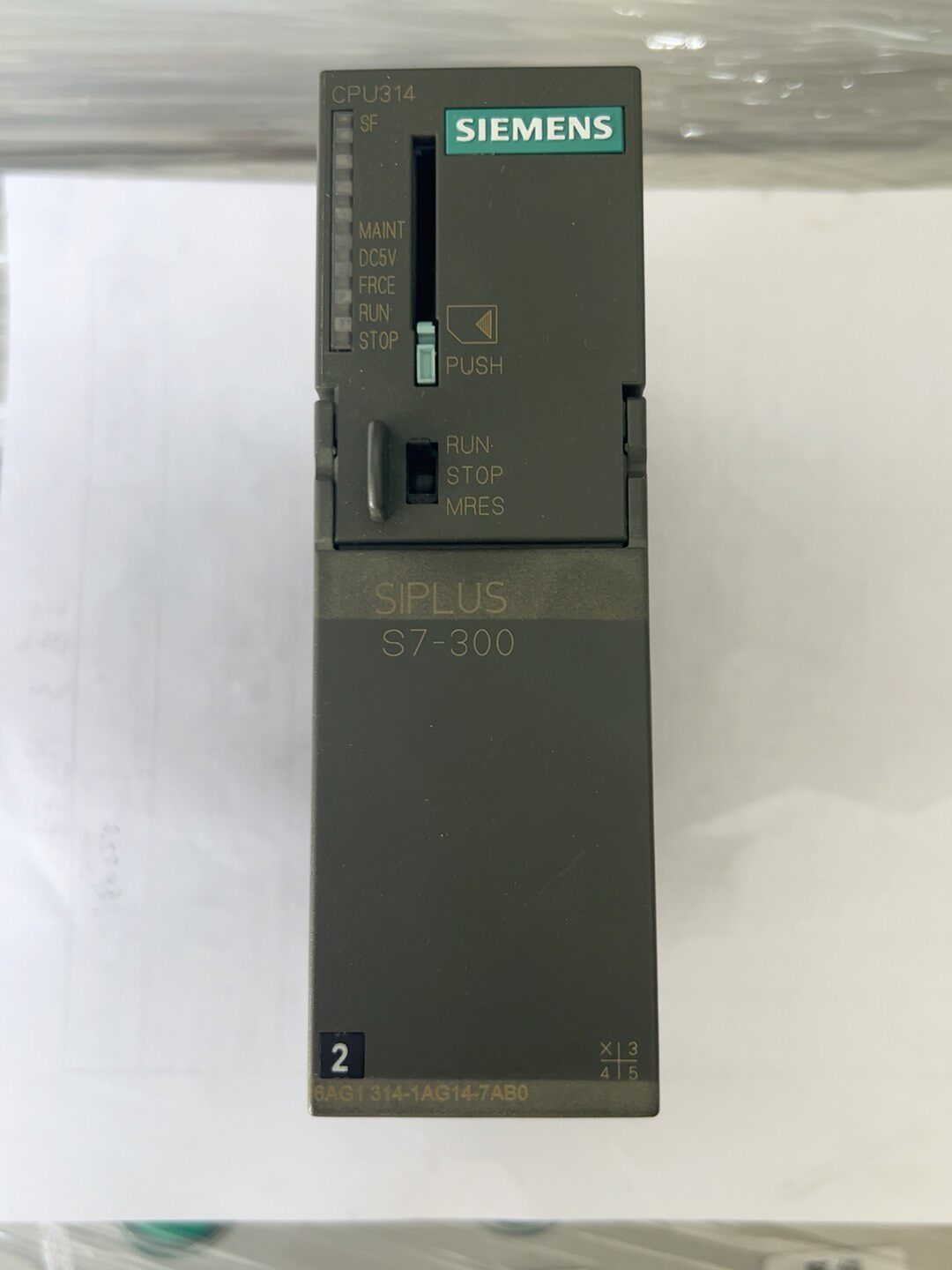

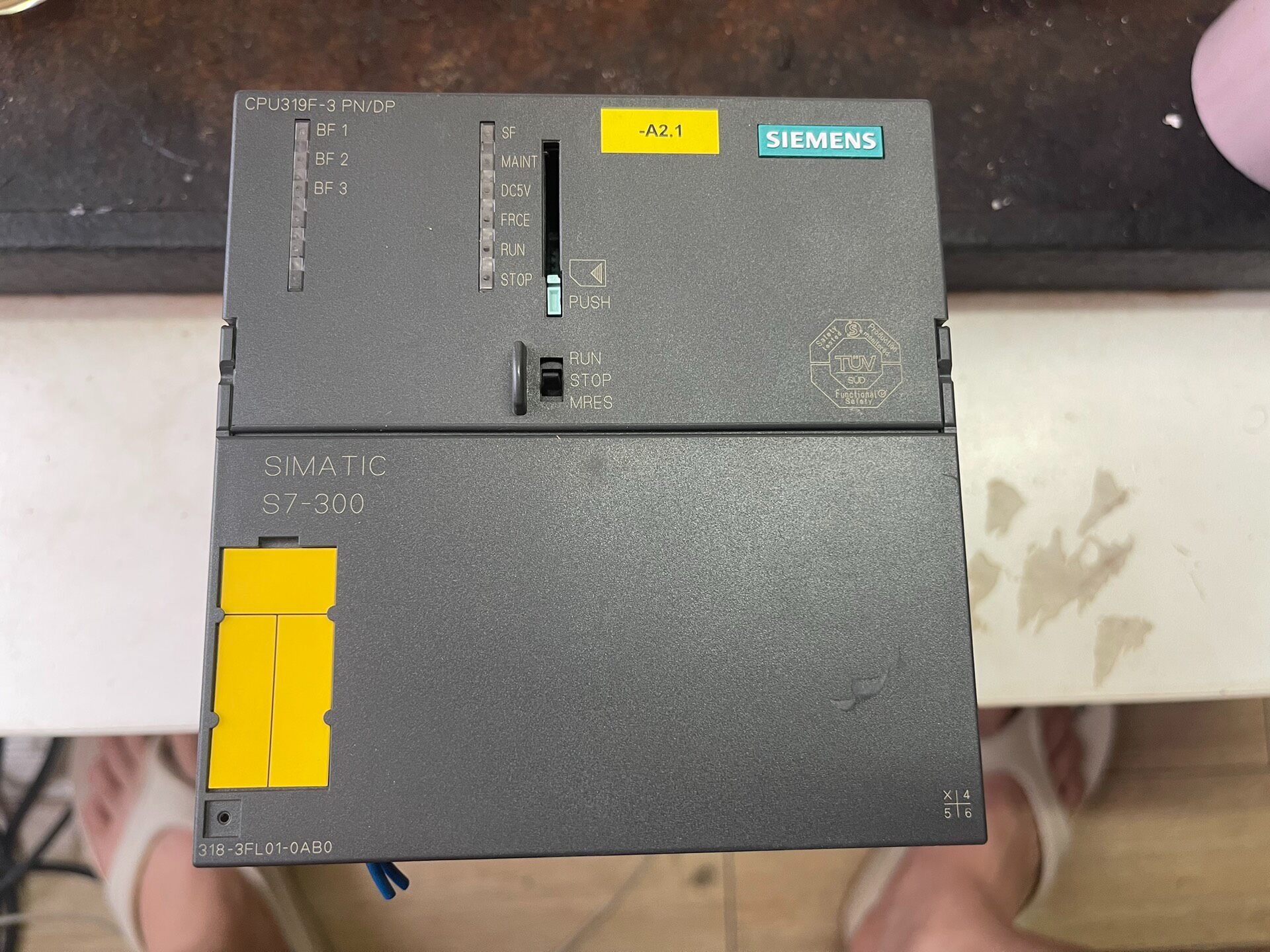

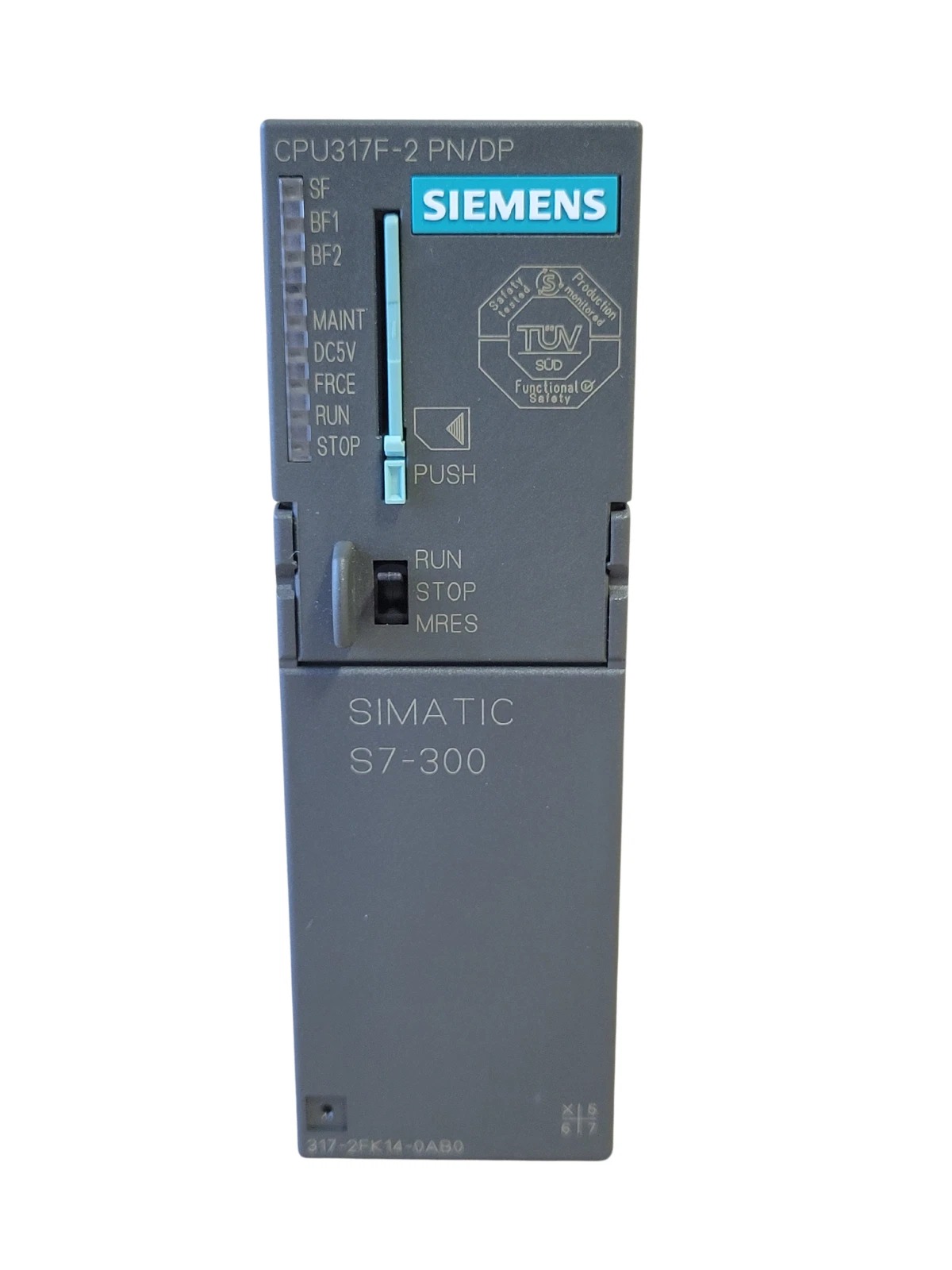

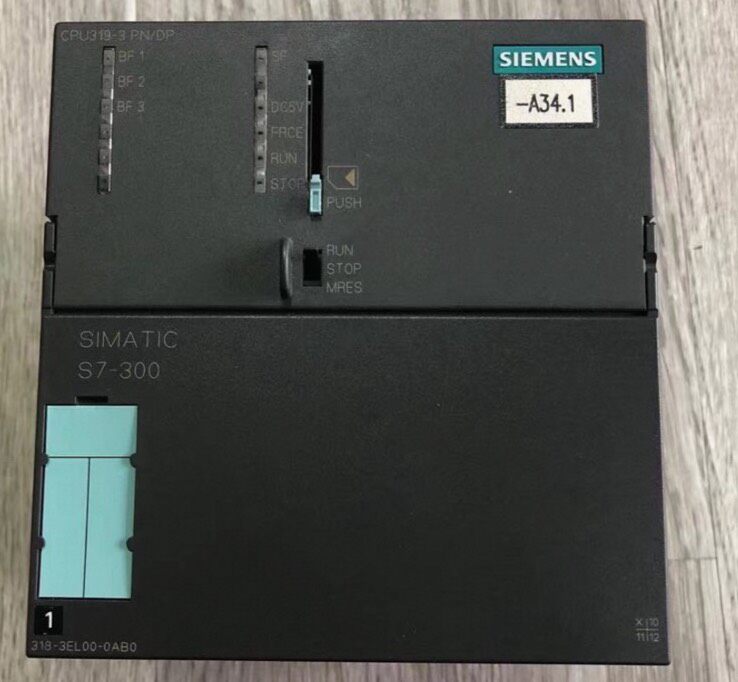

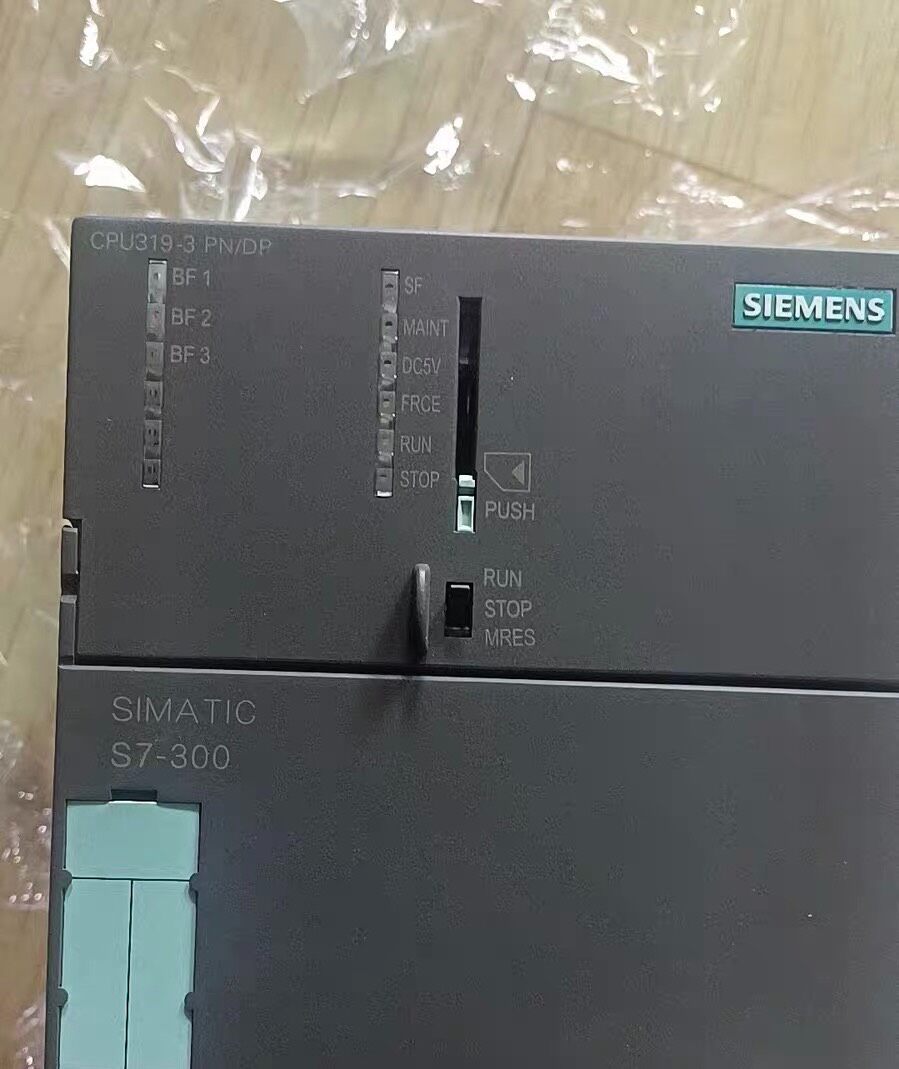

SIMATIC S7-300

1. Сигнальные модули дискретного ввода-вывода (SM 32x)

    SM 321 (Digital Input): Модули дискретного ввода. Предназначены для опроса цифровых датчиков, кнопок и концевых выключателей. Выпускаются в модификациях на 16 или 32 канала с различными уровнями напряжений (=24 В, ~120 В, ~230 В).

    SM 322 (Digital Output): Модули дискретного вывода. Используются для управления реле, контакторами, сигнальными лампами и соленоидами. Доступны версии с транзисторными выходами (высокая скорость коммутации, защита от КЗ) и релейными или симисторными (Triac) выходами для цепей переменного тока.

    SM 323 (Digital Input/Output): Комбинированные дискретные модули. Объединяют в одном корпусе каналы ввода и вывода (например, 8 DI / 8 DQ или 16 DI / 16 DQ), что позволяет экономить место на DIN-рейке в небольших системах.

2. Сигнальные модули аналогового ввода-вывода (SM 33x)

    SM 331 (Analog Input): Модули аналогового ввода высокой точности (разрешение от 9 до 16 бит). Служат для измерения тока (0/4–20 мА), напряжения (±10 В), а также для прямого подключения термосопротивлений (RTD) и термопар (TC).

    SM 332 (Analog Output): Модули аналогового вывода. Выдают непрерывные сигналы тока или напряжения для плавного управления частотными преобразователями, регулирующими клапанами и исполнительными механизмами.

    SM 334 (Analog Input/Output): Комбинированный аналоговый модуль начального уровня с фиксированными параметрами (например, 4 AI / 2 AQ). Оптимален по стоимости для простых контуров регулирования, где не требуется высокое разрешение (обычно 8 или 12 бит).

3. Интерфейсные модули для распределенной периферии ET 200M (IM 153-x)

Используются для подключения корзины с модулями S7-300 к центральному контроллеру по промышленной сети PROFIBUS DP.

    IM 153-1: Базовый интерфейсный модуль. Поддерживает подключение одной стойки (до 8 сигнальных модулей) к сети PROFIBUS DP. Подходит для стандартных ненагруженных задач децентрализации.

    IM 153-2: Высокофункциональный интерфейсный модуль. Поддерживает работу в резервированных системах (две штуки IM 153-2 на одной специальной шине для ПЛК серии S7-400H), функции синхронизации времени с высокой точностью (Time Stamping) и работу с модулями безопасности (Failsafe).

4. Коммуникационные процессоры (CP 34x)

Предназначены для обмена данными со сторонними устройствами, компьютерами и другими ПЛК по последовательным интерфейсам или сетям Ethernet.

    CP 340: Базовый модуль последовательной связи. Поддерживает простые протоколы (3964R, ASCII) через физические интерфейсы RS-232C, RS-422/485 или TTY (в зависимости от заказного номера).

    CP 341: Мощный процессор последовательной связи. Обладает повышенной производительностью и поддерживает загрузку дополнительных драйверов протоколов, таких как Modbus RTU Master или Modbus RTU Slave.

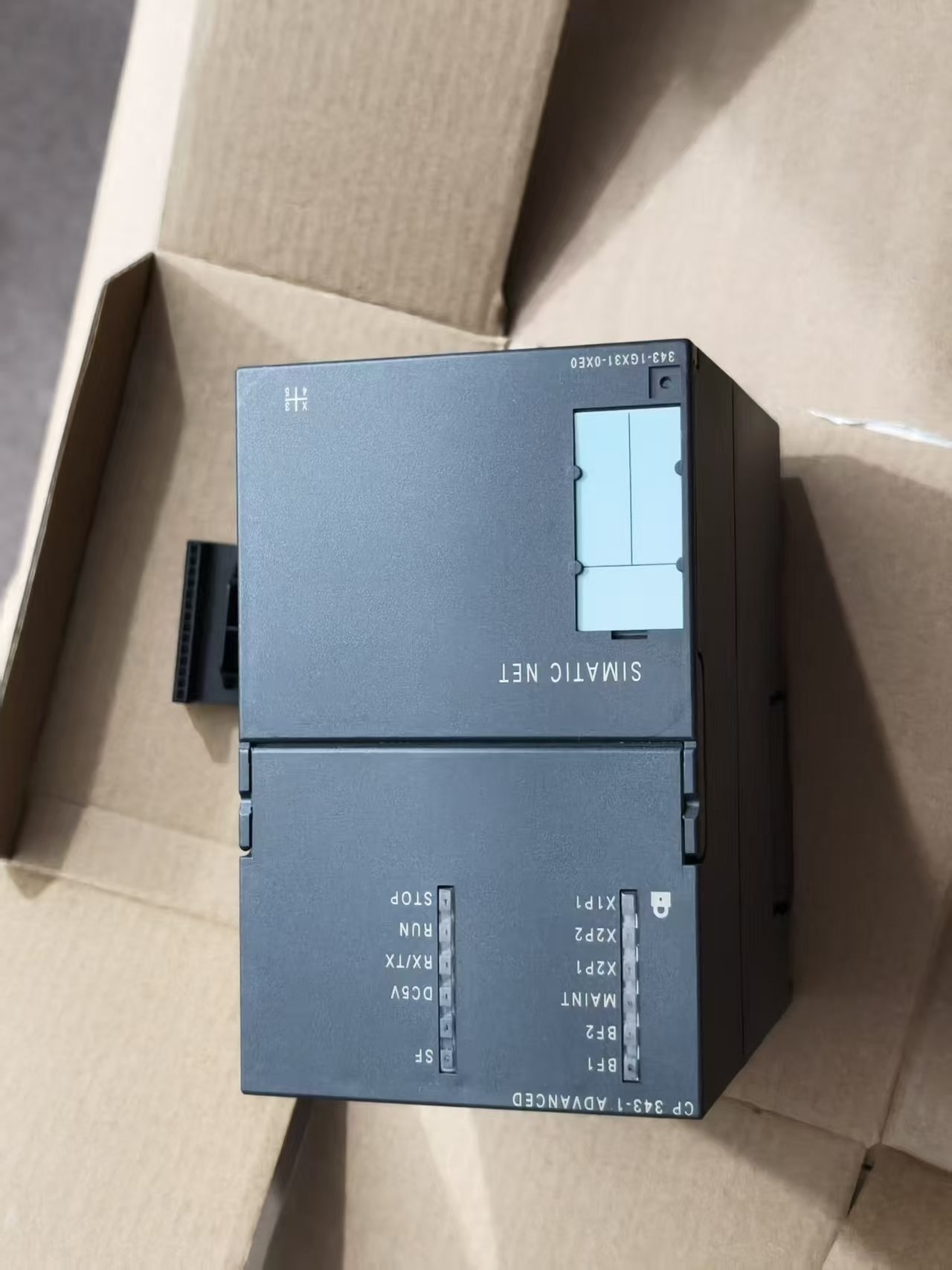

    CP 343 (например, CP 343-1): Сетевой процессор для подключения контроллера к сети Industrial Ethernet / PROFINET. Позволяет интегрировать S7-300 в ИТ-среду предприятия, поддерживает функции обмена данными S7-routing, SEND/RECEIVE, а также работу в качестве PROFINET IO контроллера.

5. Функциональные технологические модули (FM 35x)

Интеллектуальные модули со встроенным микропроцессором, которые выполняют специализированные критичные ко времени задачи автономно, разгружая центральный CPU.

    FM 350-1: Одноканальный модуль скоростного счета. Предназначен для подключения инкрементальных энкодеров и датчиков импульсов с частотой счета до 500 кГц. Применяется для задач точного позиционирования и измерения частоты/скорости вращения.

    FM 350-2: Восьмиканальный модуль скоростного счета. Оптимизирован для одновременного опроса множества счетчиков импульсов (например, от расходомеров) с частотой до 20 кГц на канал.

    FM 352: Модуль электронного кулачкового контроллера. Используется на упаковочных или сборочных автоматах для мгновенной выдачи управляющих воздействий на исполнительные механизмы в зависимости от текущего углового или линейного положения движущихся осей машины.
