Серия TP

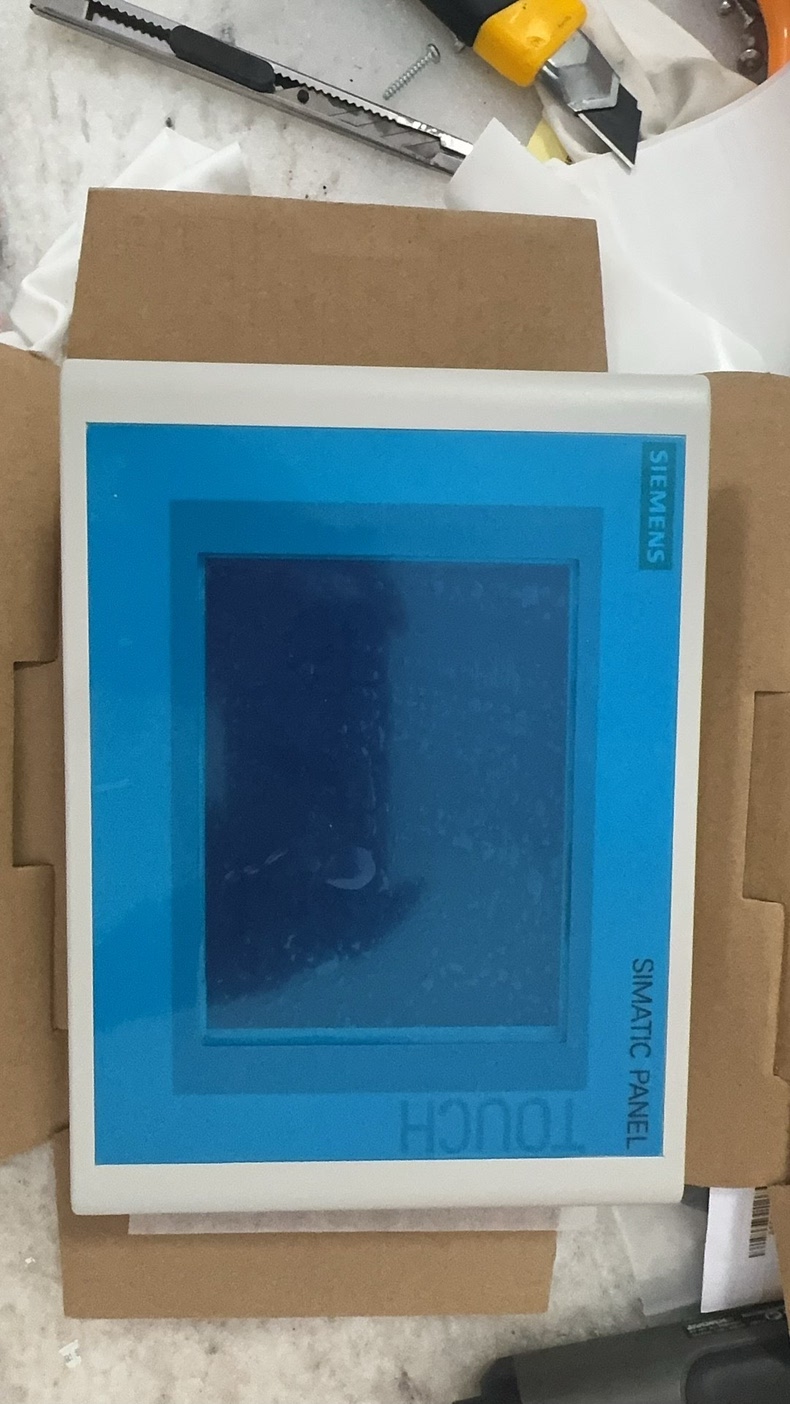

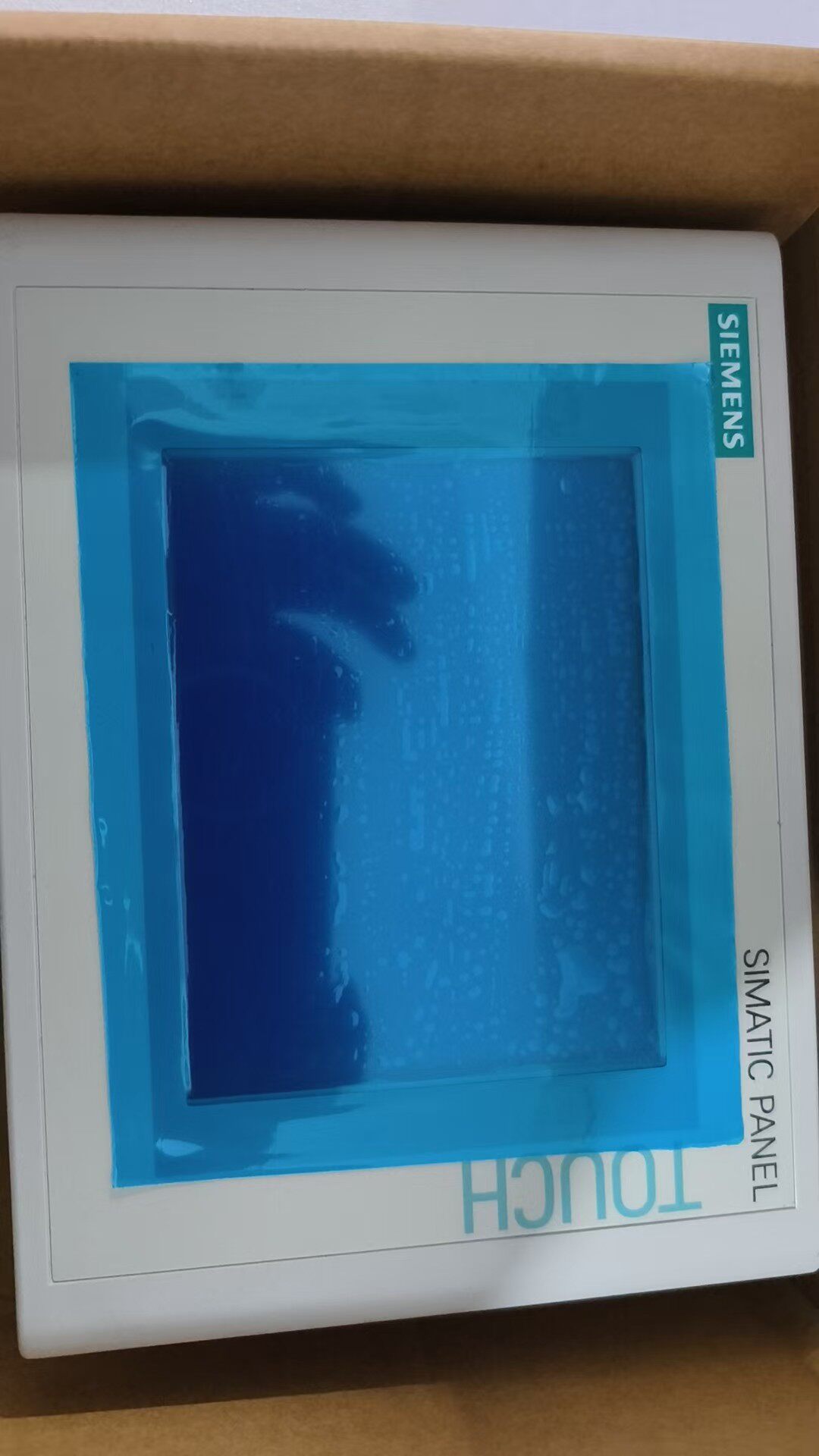

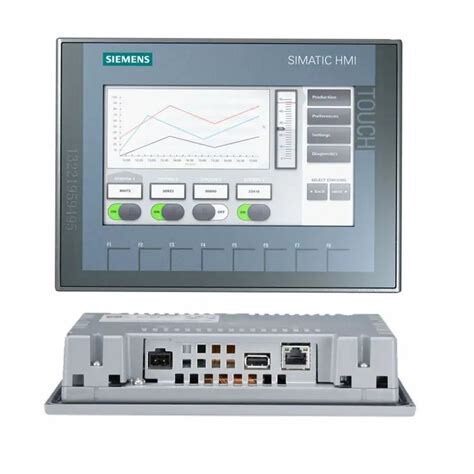

1. Историческая серия: Панель TP 177 (например, TP 177B)

Это популярная в прошлом панель оператора среднего класса. На данный момент серия снята с производства и в новых проектах заменена панелями серий Basic и Comfort, но до сих пор массово эксплуатируется на предприятиях.

    Основные характеристики: Выпускалась преимущественно с диагональю экрана 5.7 дюймов (доступны были как монохромные, так и цветные CSTN-дисплеи). Программировалась в среде WinCC flexible. Оснащалась интерфейсами MPI/PROFIBUS DP (в некоторых модификациях — Ethernet) и использовалась для локального управления технологическими узлами среднего уровня.

2. Современная флагманская линейка: Панели серии Comfort (TP700 – TP2200)

Это высокопроизводительные панели оператора экстра-класса, предназначенные для решения сложных задач визуализации. Все они оснащены яркими широкоформатными (16:9) дисплеями с поддержкой до 16 млн цветов, углами обзора до 170°, встроенными архивами, поддержкой скриптов (Visual Basic) и возможностью просмотра PDF/веб-страниц. Программируются исключительно в среде TIA Portal (WinCC Comfort/Advanced).

    Линейка масштабируется по размеру экрана и разрешению:

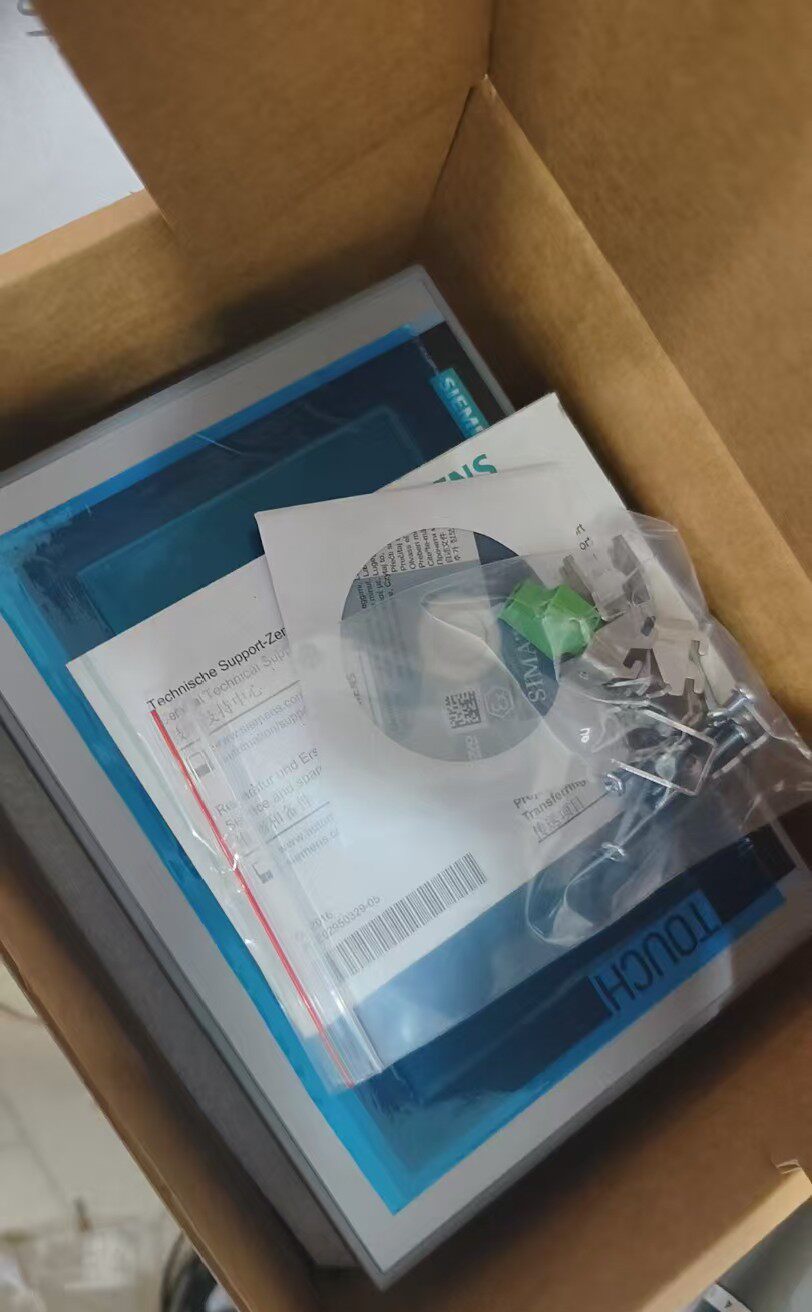

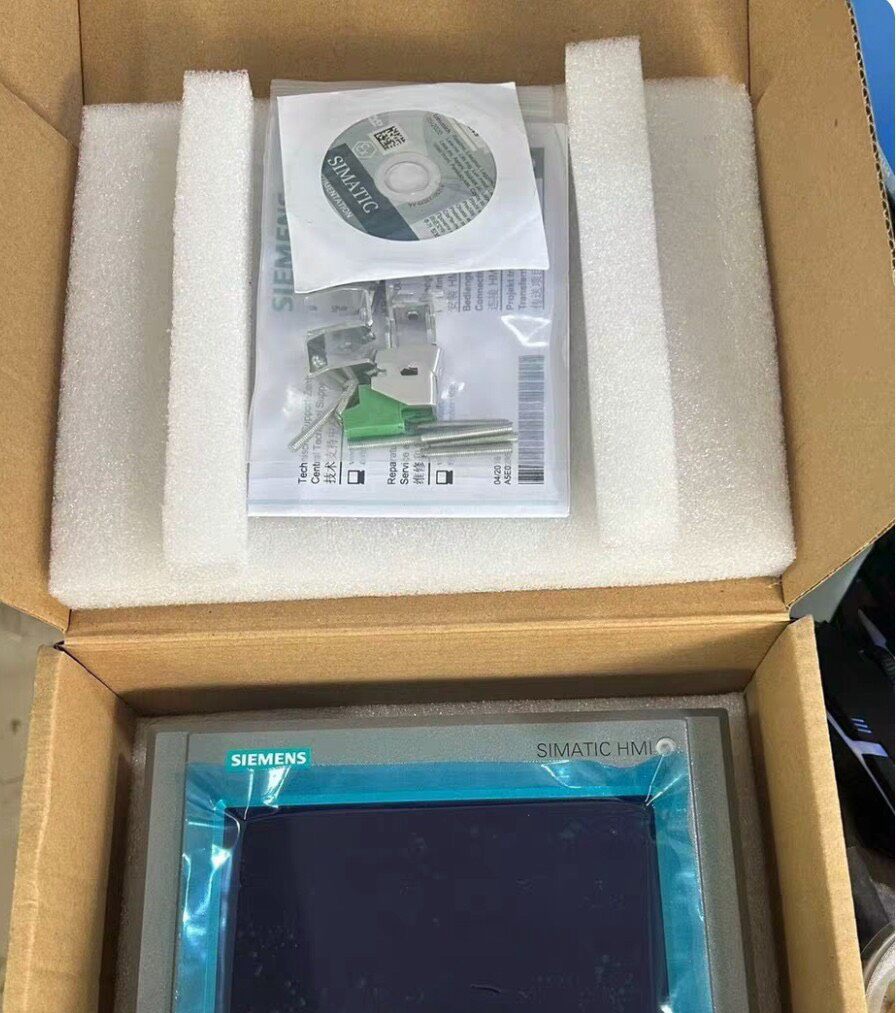

    TP700 Comfort: Компактная модель с диагональю 7 дюймов (разрешение 800 x 480 пикселей). Оснащена встроенным двухпортовым коммутатором PROFINET и одним портом PROFIBUS. Идеальное решение для небольших станков с повышенными требованиями к качеству графики.

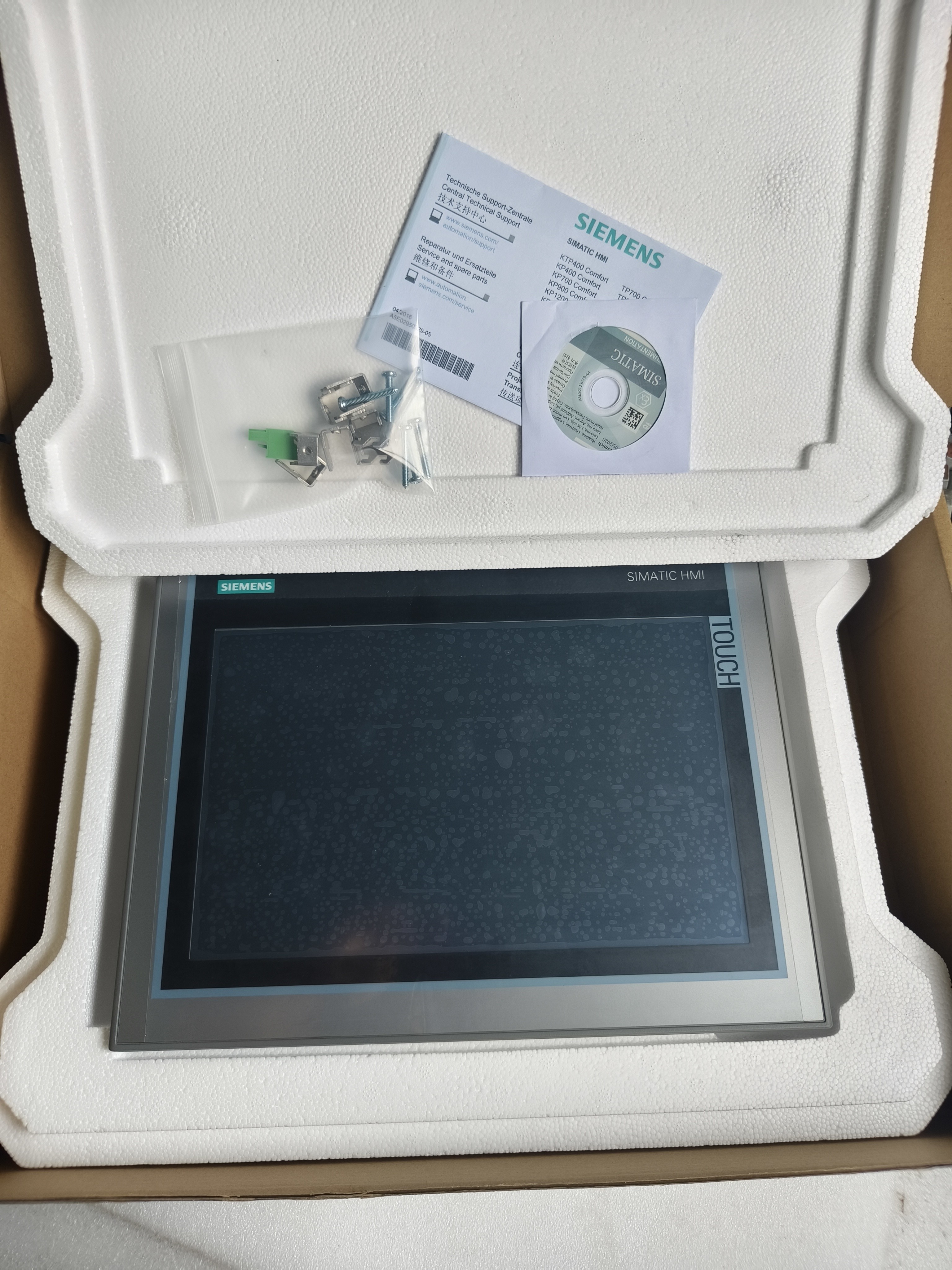

    TP900 Comfort: Панель среднего размера с диагональю 9 дюймов (разрешение 800 x 480 пикселей). Оптимальный баланс между габаритами устройства и объёмом отображаемых на экране технологических параметров.

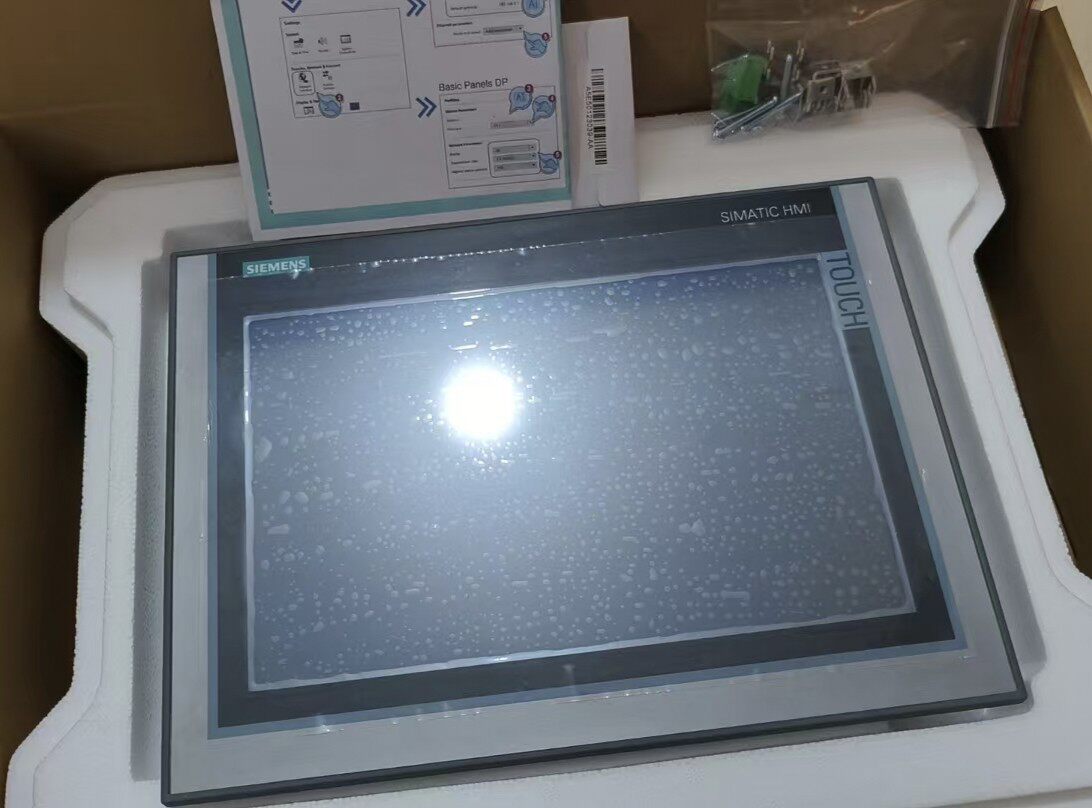

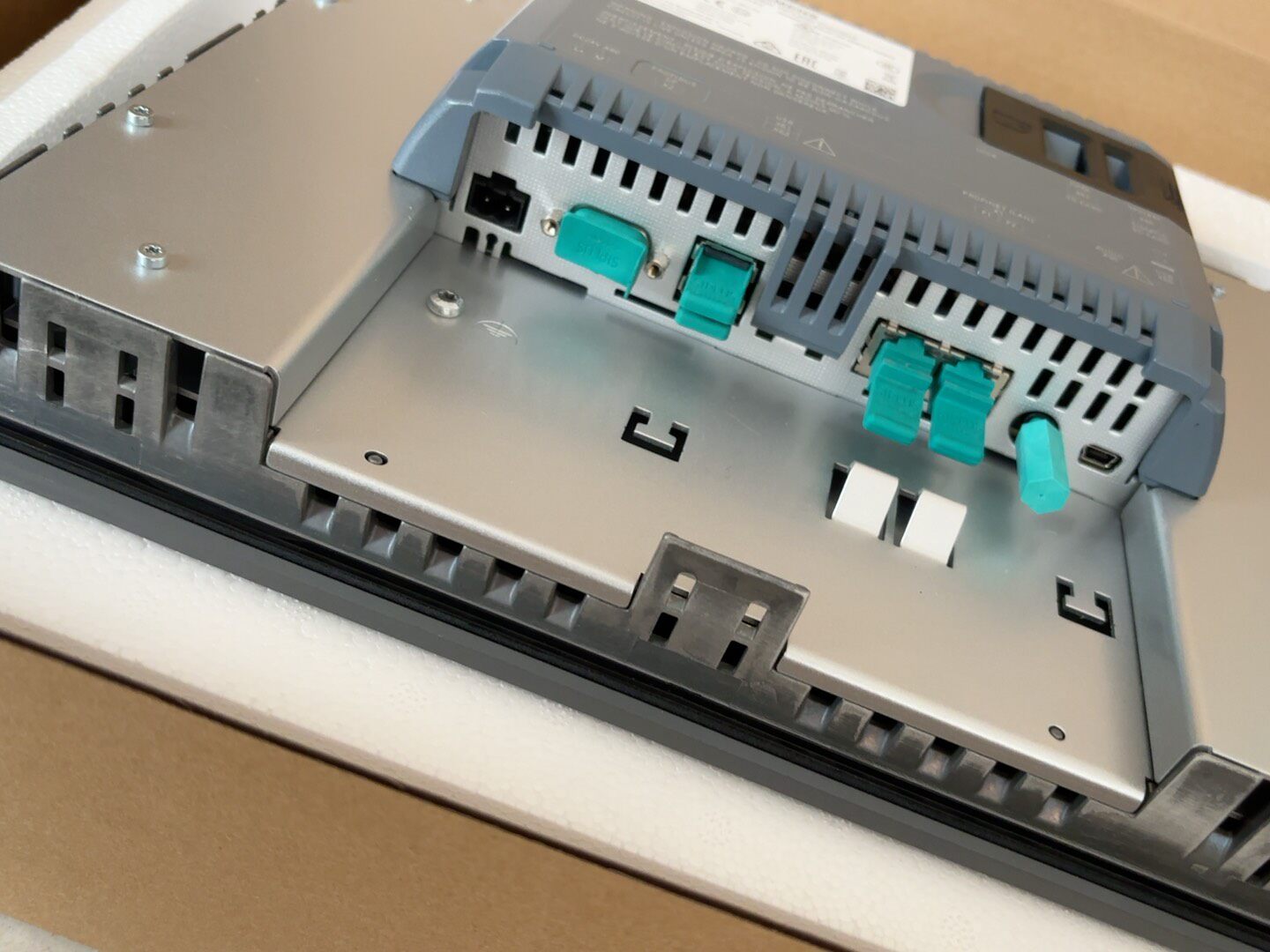

    TP1200 Comfort: Одна из самых популярных панелей для крупных операторских пультов. Диагональ 12.1 дюймов (разрешение 1280 x 800 пикселей). Обладает высокой четкостью и позволяет разместить разветвленные мнемосхемы процесса.

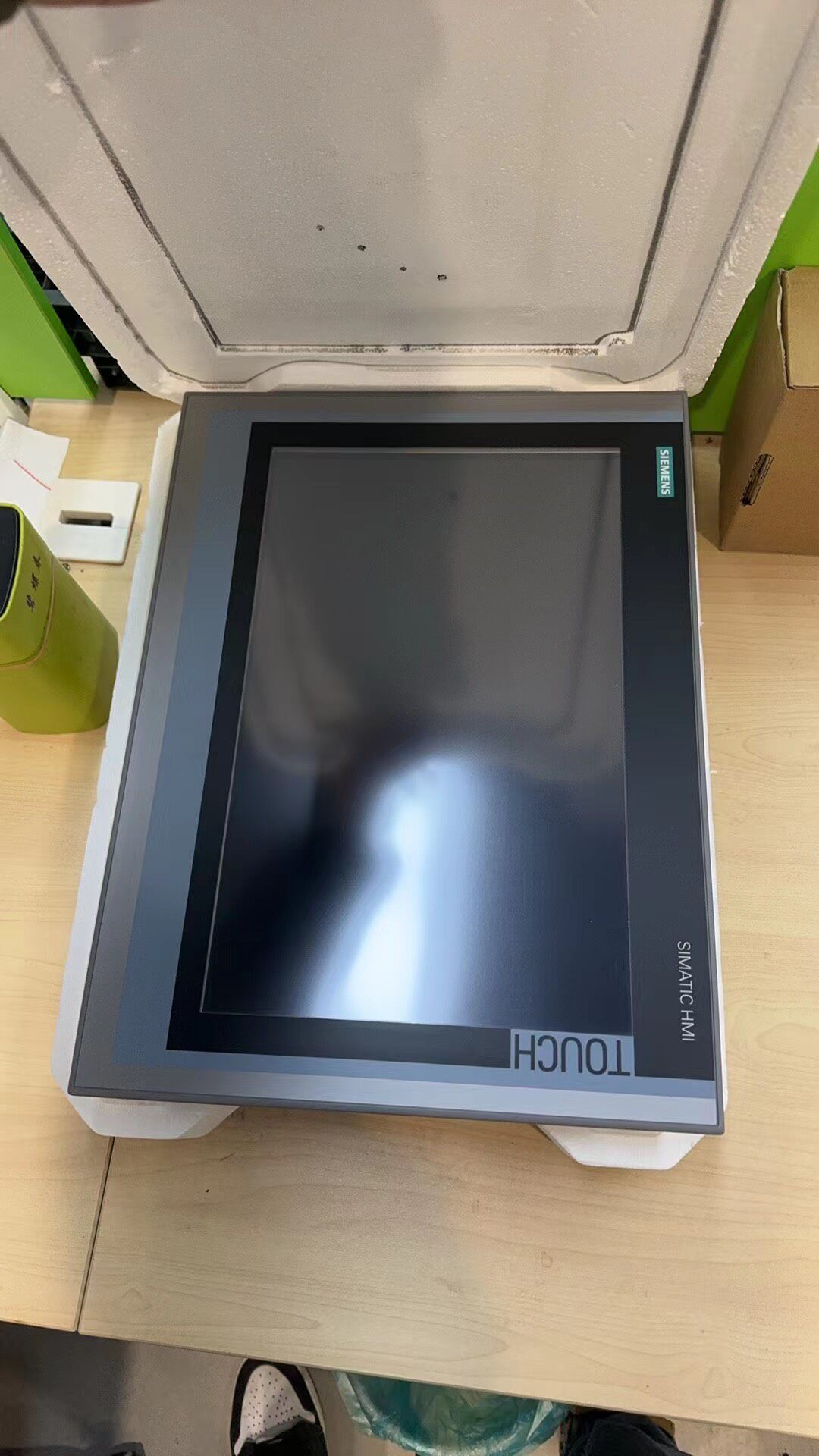

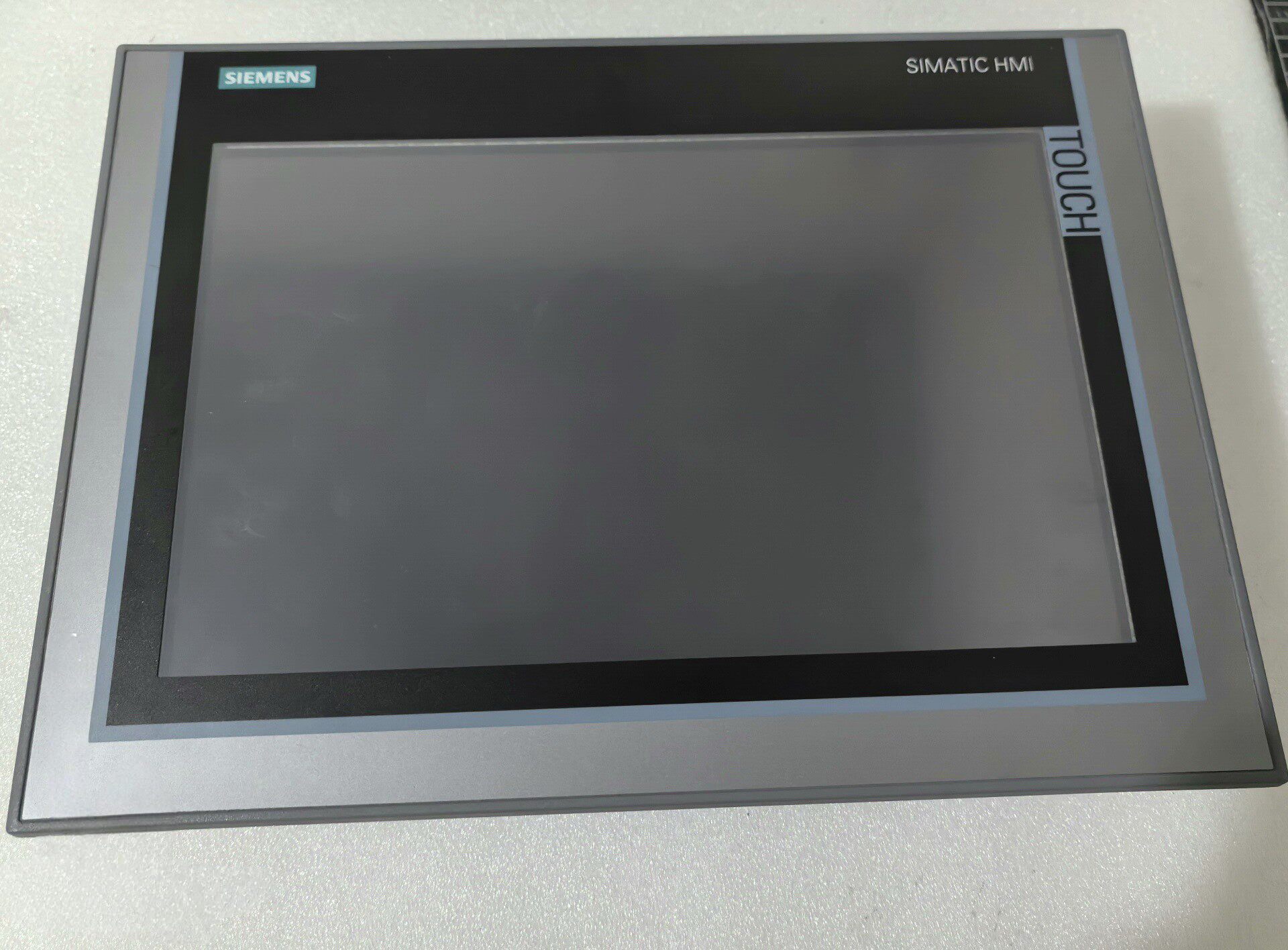

    TP1500 Comfort: Крупная панель с диагональю 15.4 дюймов (разрешение 1280 x 800). Помимо стандартных интерфейсов, модели от 15 до 22 дюймов оснащаются дополнительным третьим портом Ethernet (Gigabit) для разделения сетей полевого и офисного уровней.

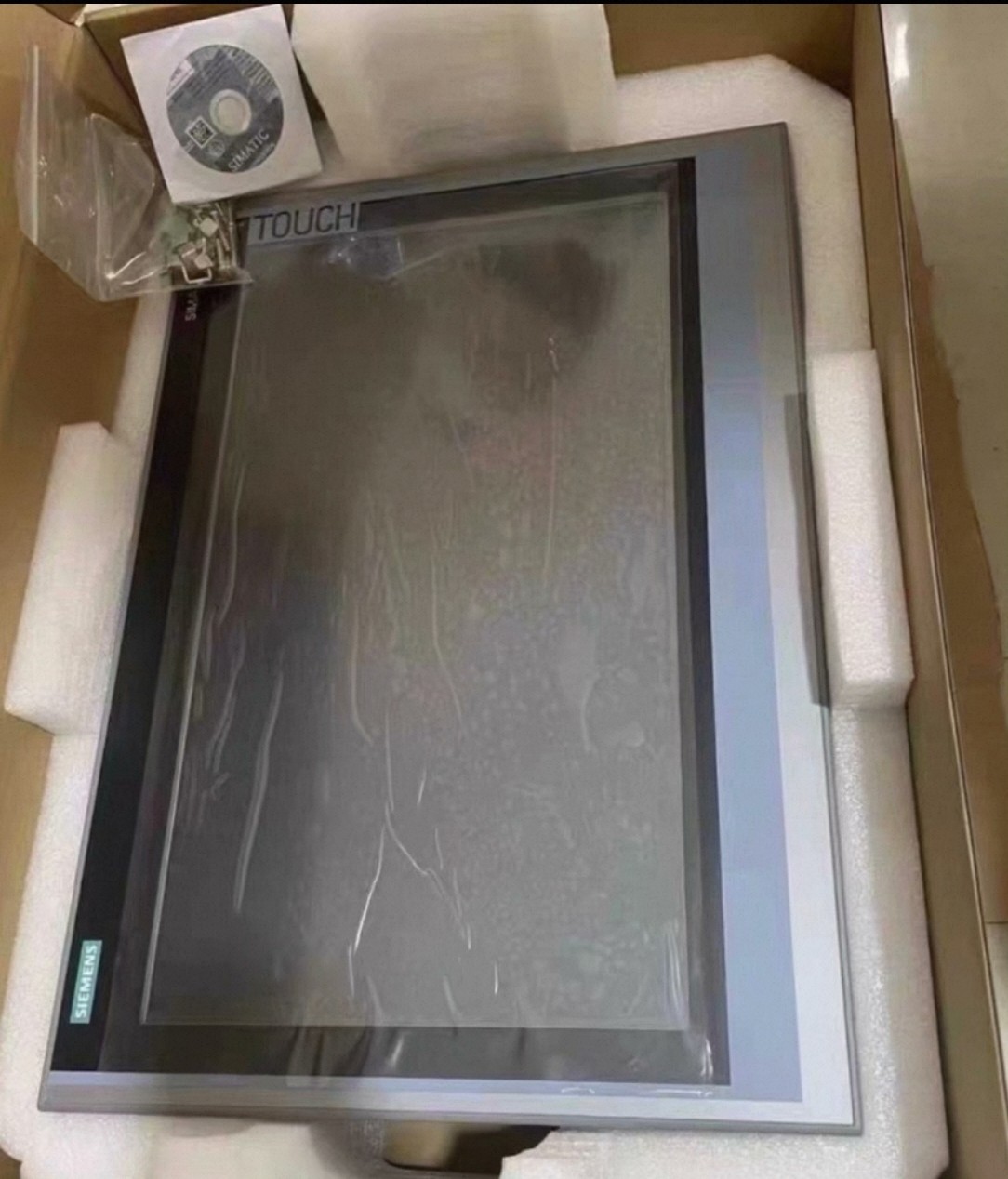

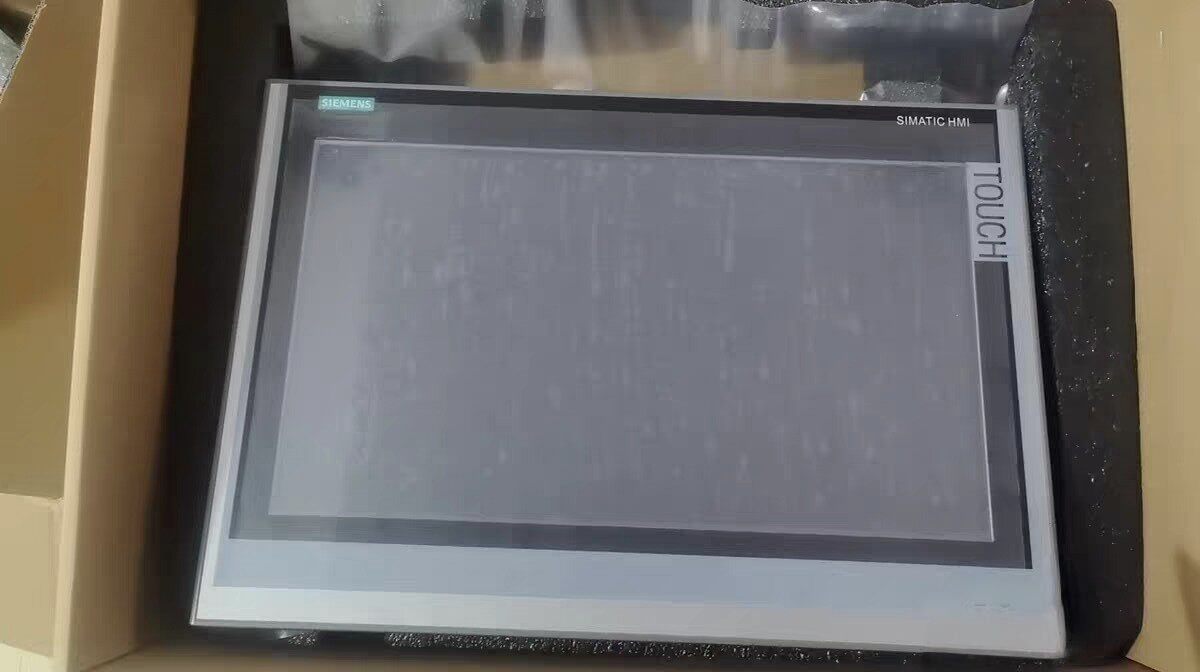

    TP1900 Comfort: Сверхкрупная панель с диагональю 18.5 дюймов (разрешение 1366 x 768). Предназначена для цеховых постов управления, где оператору необходимо одновременно видеть большое количество трендов, таблиц и диагностических окон.

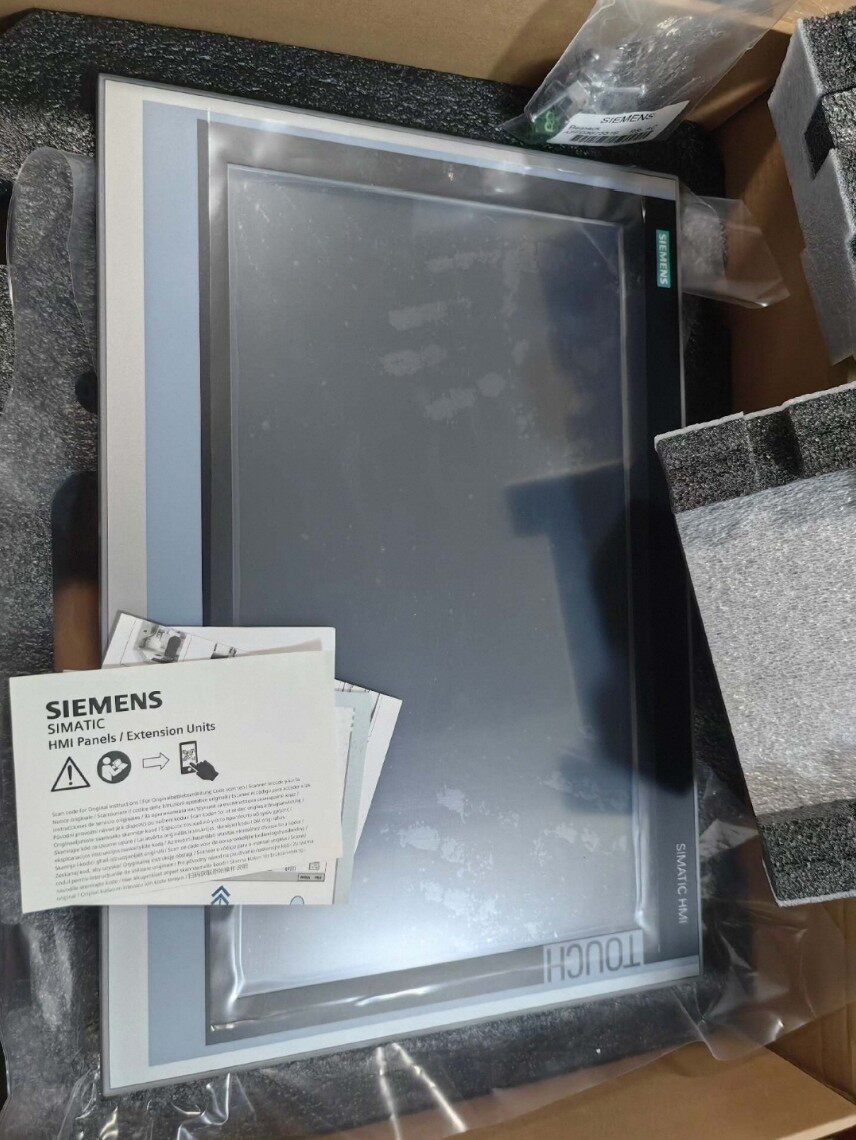

    TP2200 Comfort: Флагман линейки с максимальной диагональю 21.5 дюймов и разрешением Full HD (1920 x 1080). Обеспечивает максимальную детализацию и используется на верхних уровнях управления комплексными производственными линиями.
