Модули расширения SIMATIC S7-300: Универсальная периферия для проверенных временем систем автоматизации

Модульная система контроллеров Siemens SIMATIC S7-300 на протяжении десятилетий является мировым стандартом в автоматизации циклических производственных процессов и машиностроения. Периферийные модули этой серии спроектированы по принципу «высокая плотность каналов при минимальных габаритах» и позволяют гибко адаптировать управляющую систему под любые типы сигналов.

Компоненты S7-300 критически востребованы для поддержания жизненного цикла, точечной модернизации существующих линий, а также для формирования фондов ЗИП (запасных частей) на предприятиях. Продукция в данном разделе структурирована по функциональному назначению для обеспечения точного инженерного подбора.

Подробный разбор категорий модулей S7-300

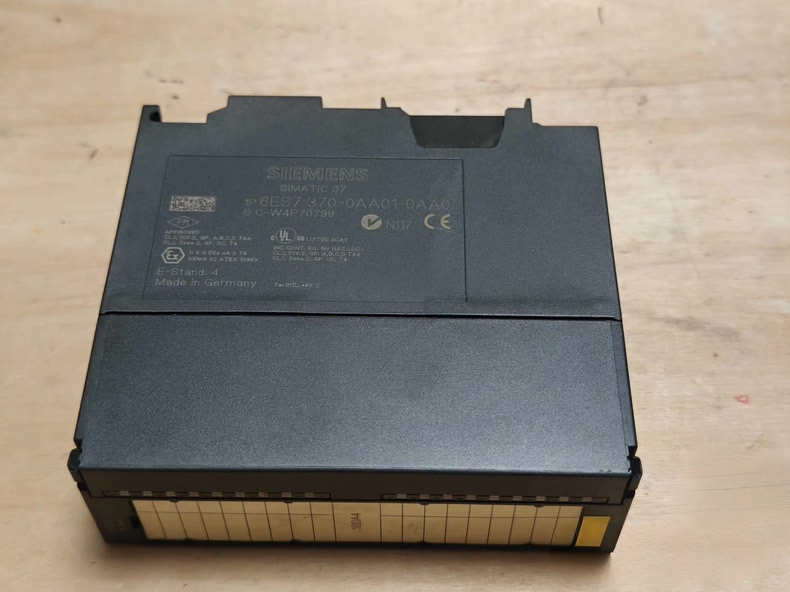

1. Сигнальные модули ввода-вывода (SM — Signal Modules)

Предназначаются для непосредственного сопряжения контроллера с полевыми устройствами (датчиками, исполнительными механизмами, кнопками, реле).

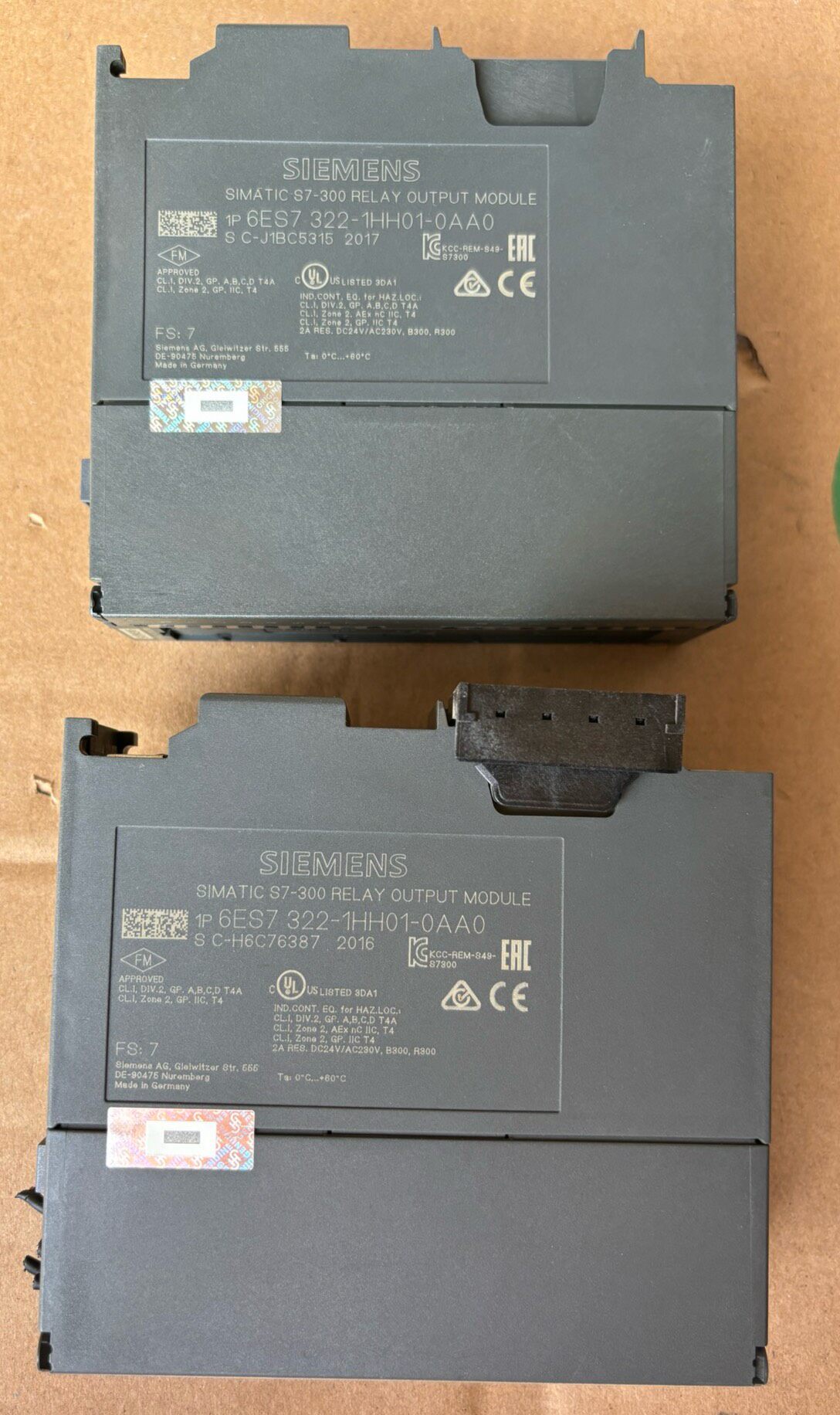

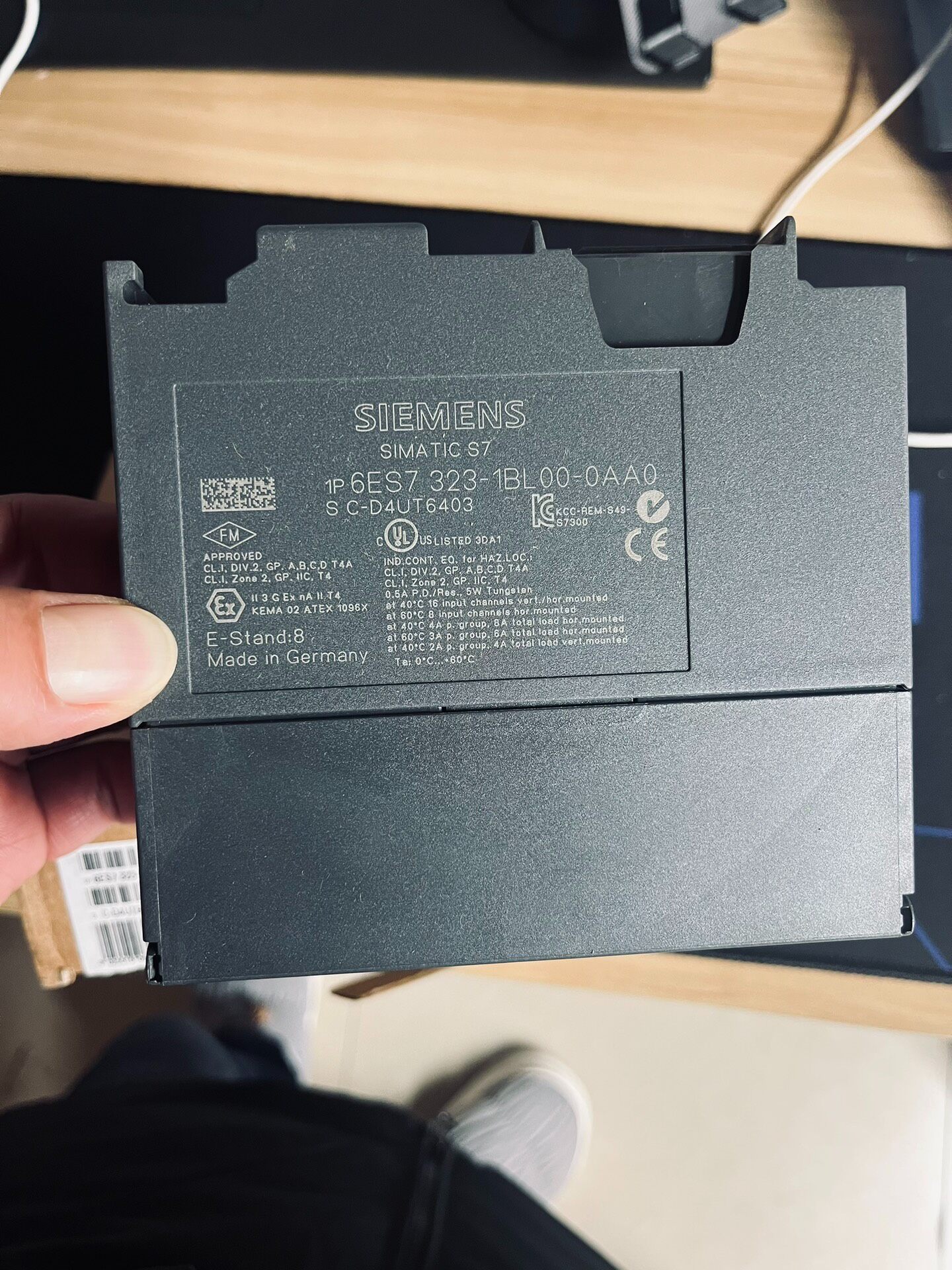

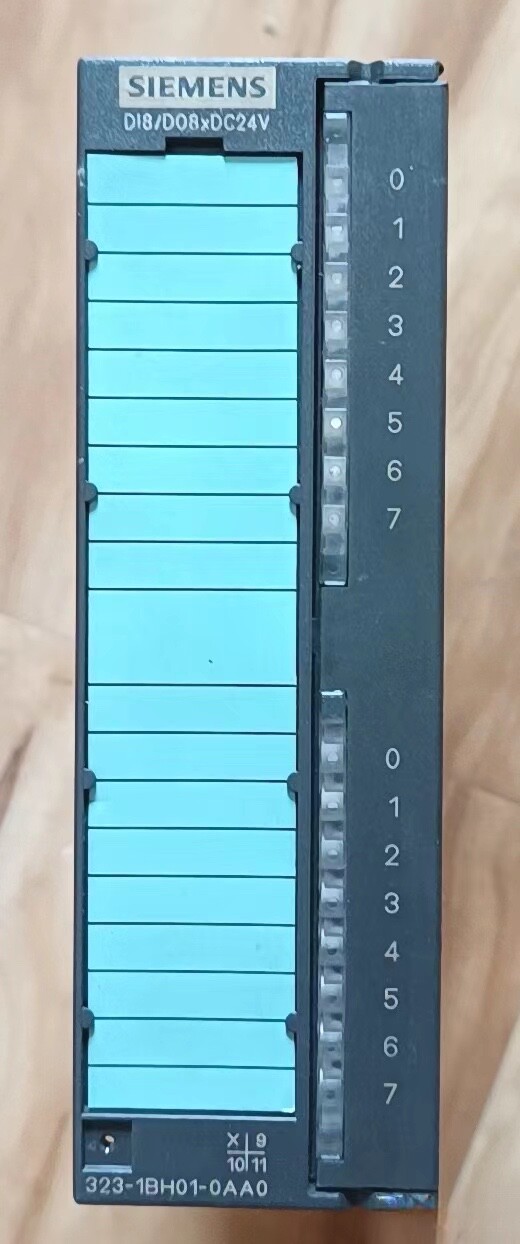

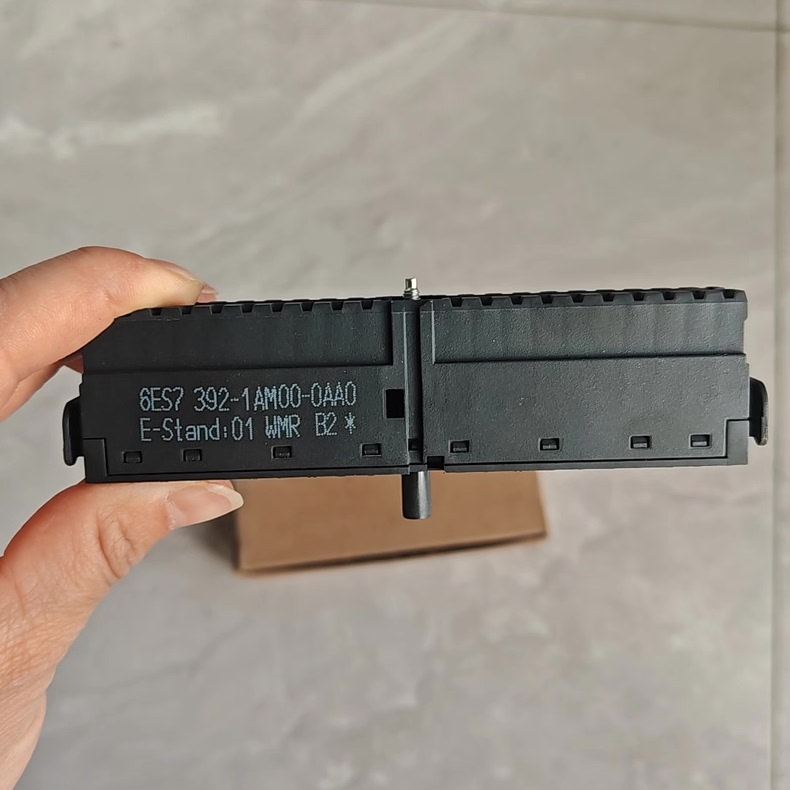

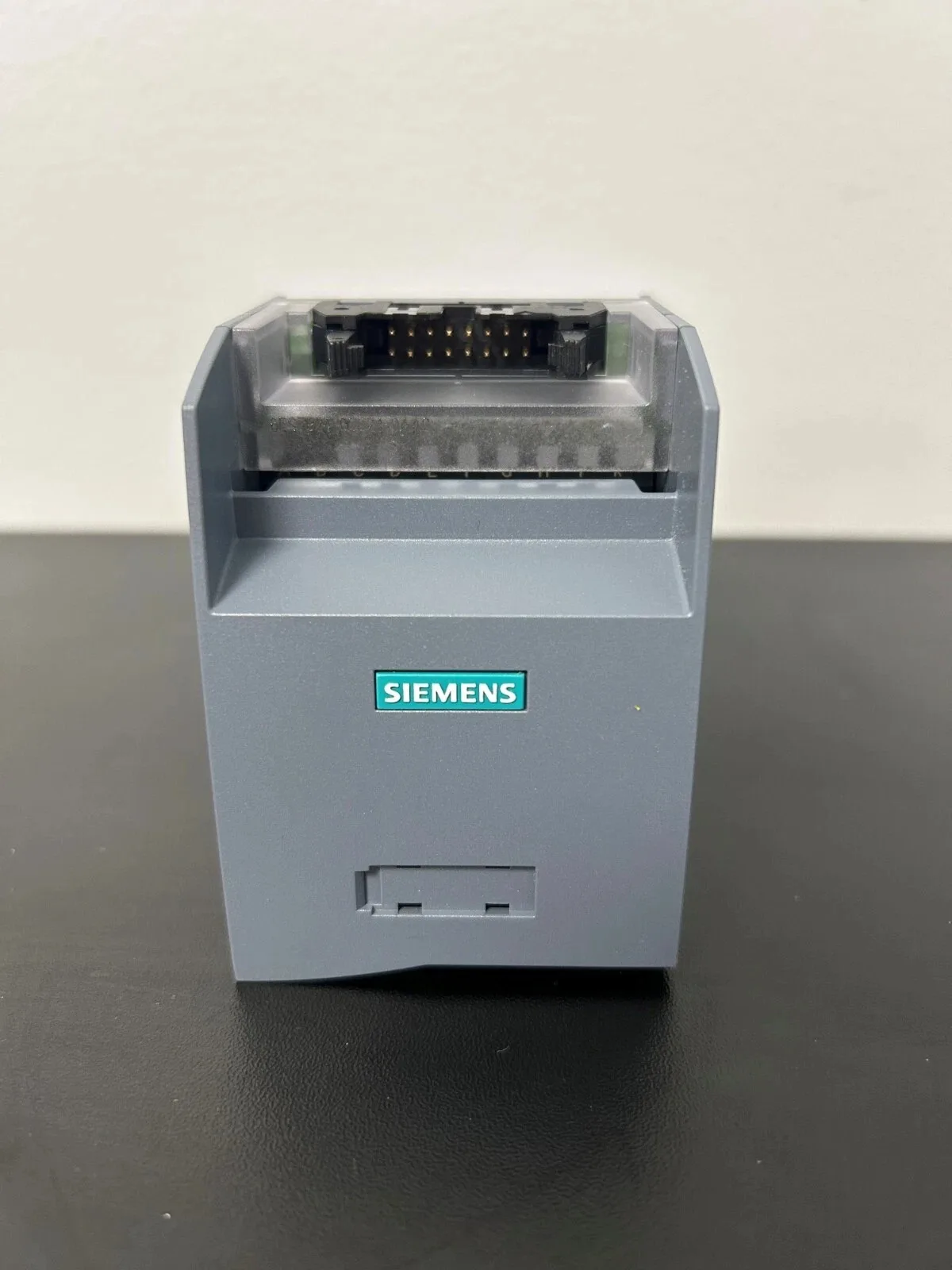

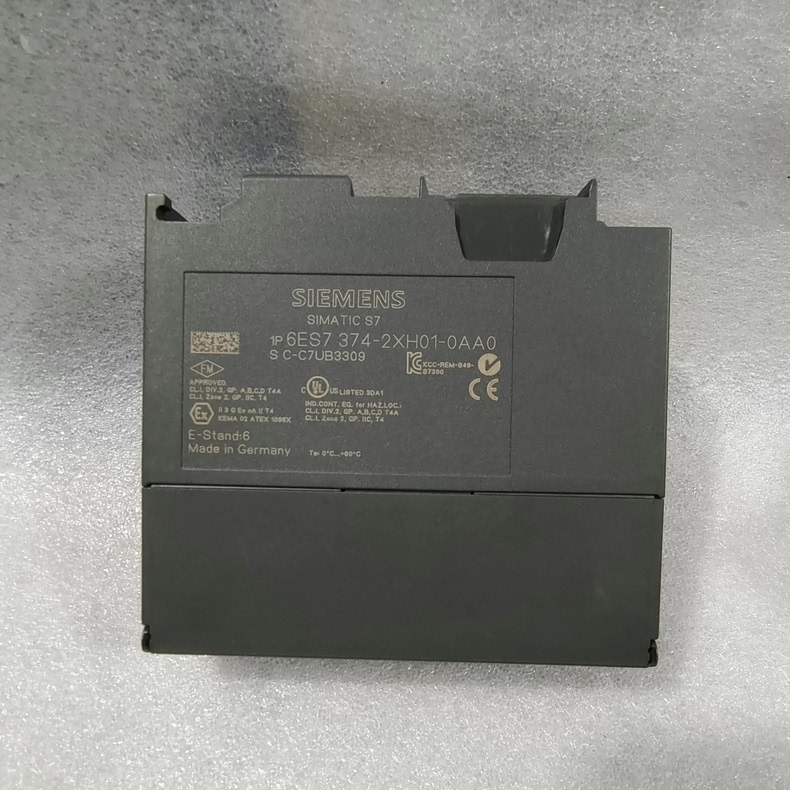

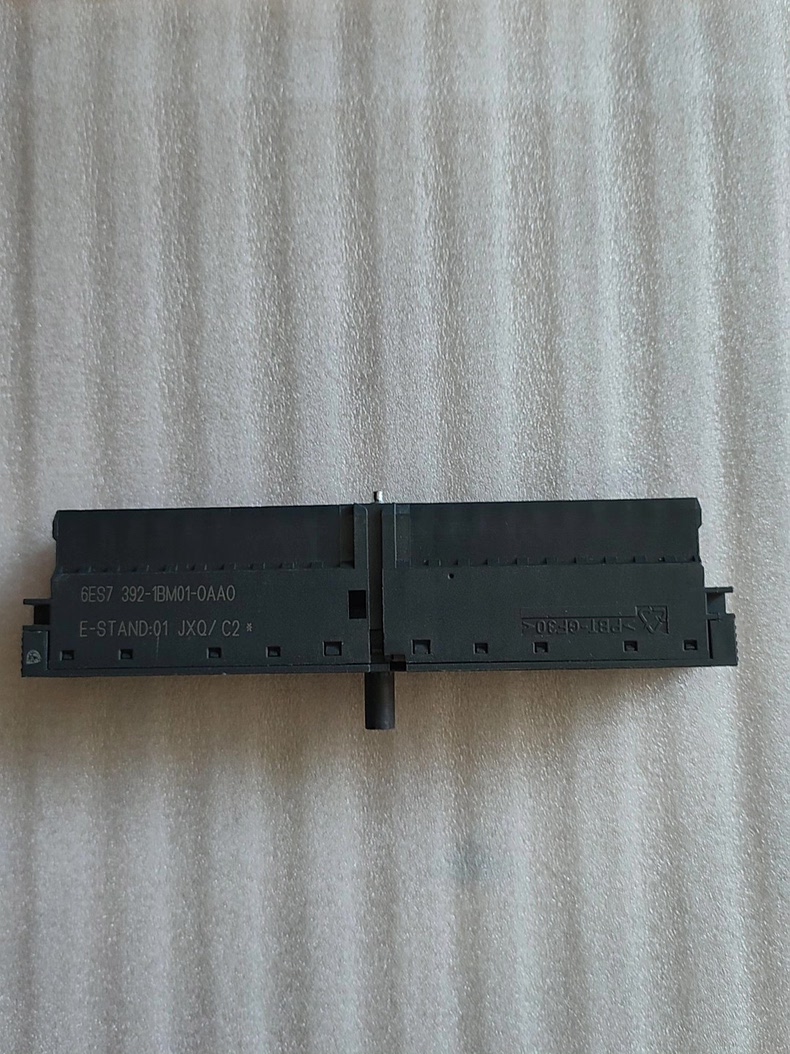

  Дискретные модули (SM 321 / SM 322 / SM 323): Модули ввода (DI), вывода (DO) и комбинированные платы (DI/DO). Поддерживают уровни сигналов =24 В постоянного тока и ~120/230 В переменного тока. Выпускаются в исполнениях от 8 до 64 каналов в одном корпусе.

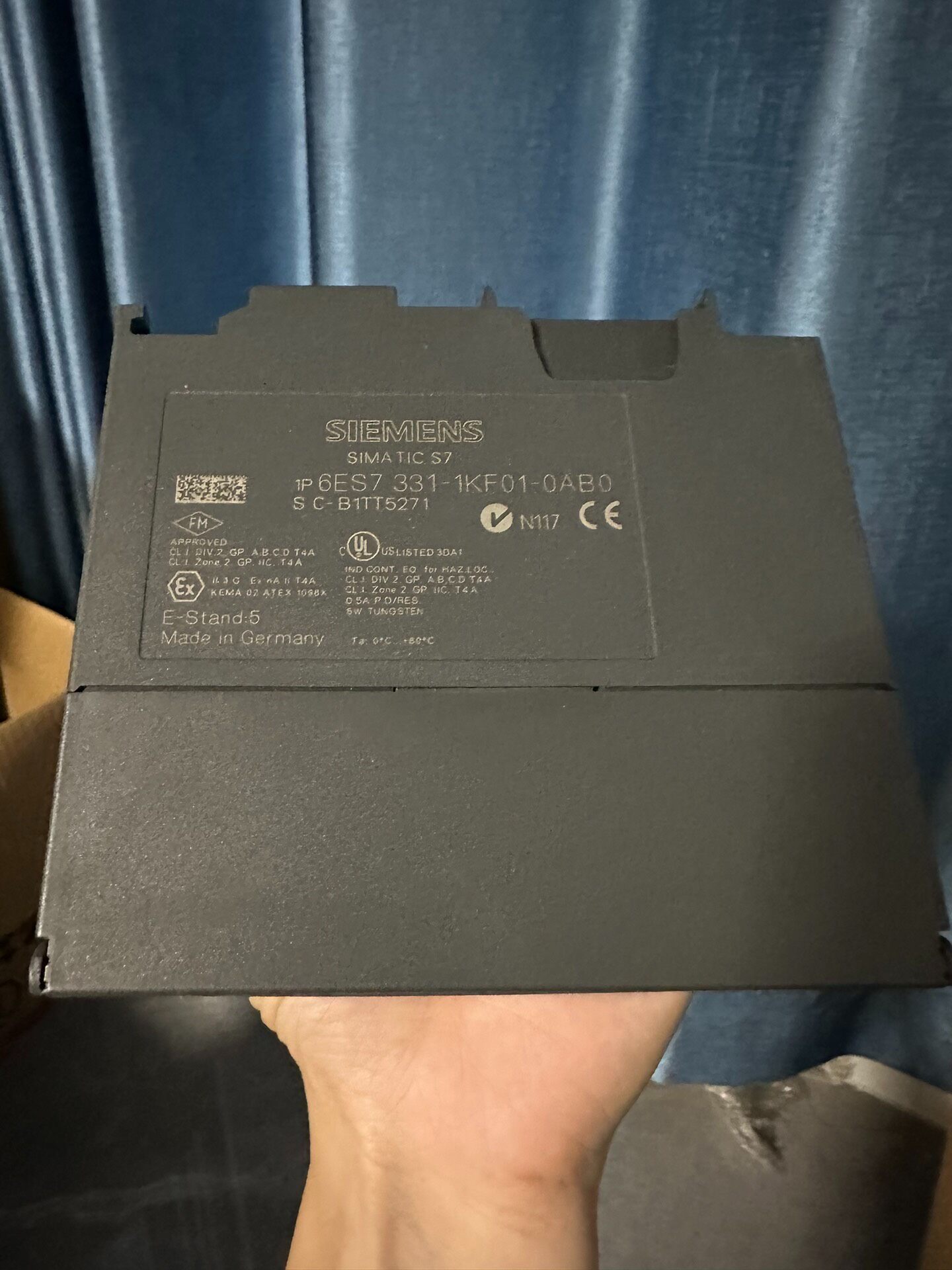

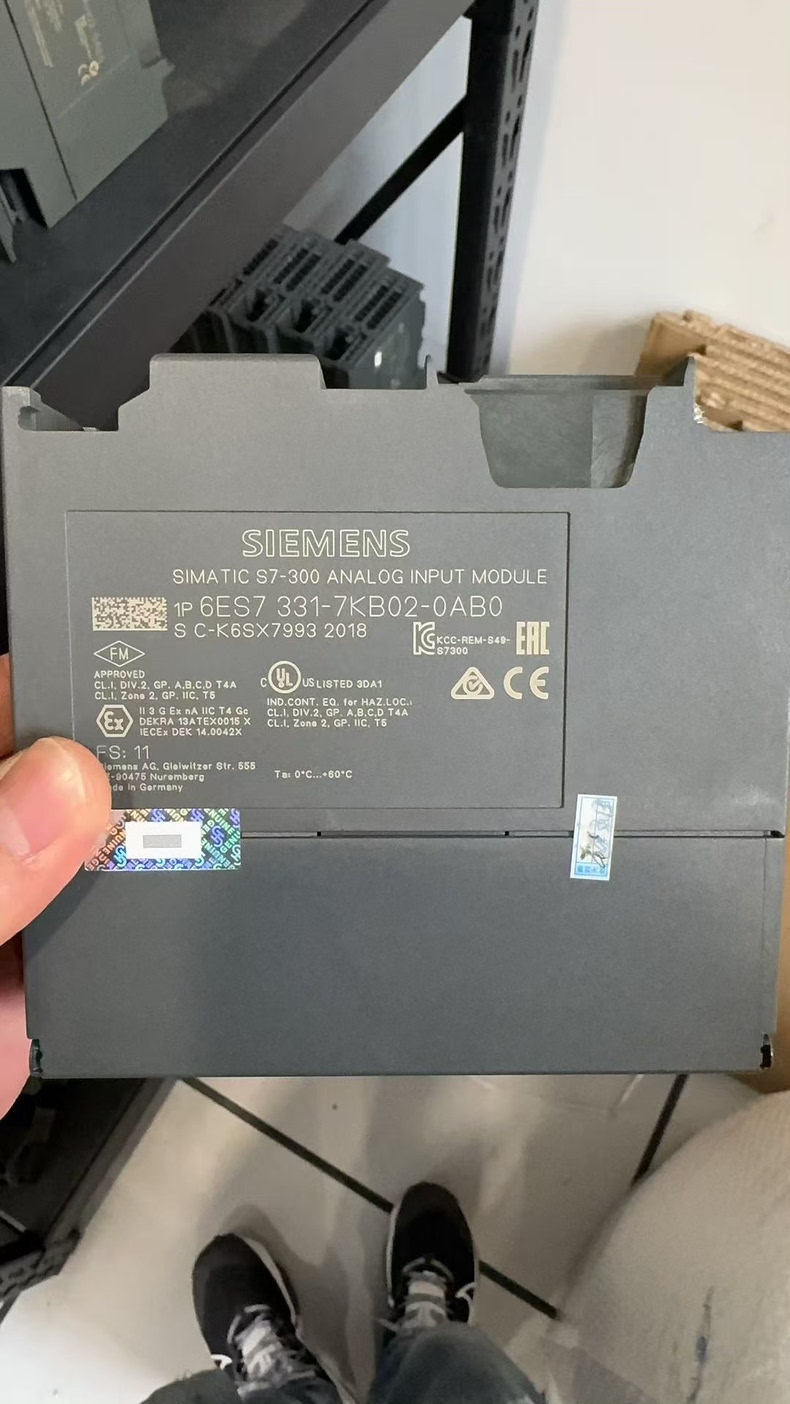

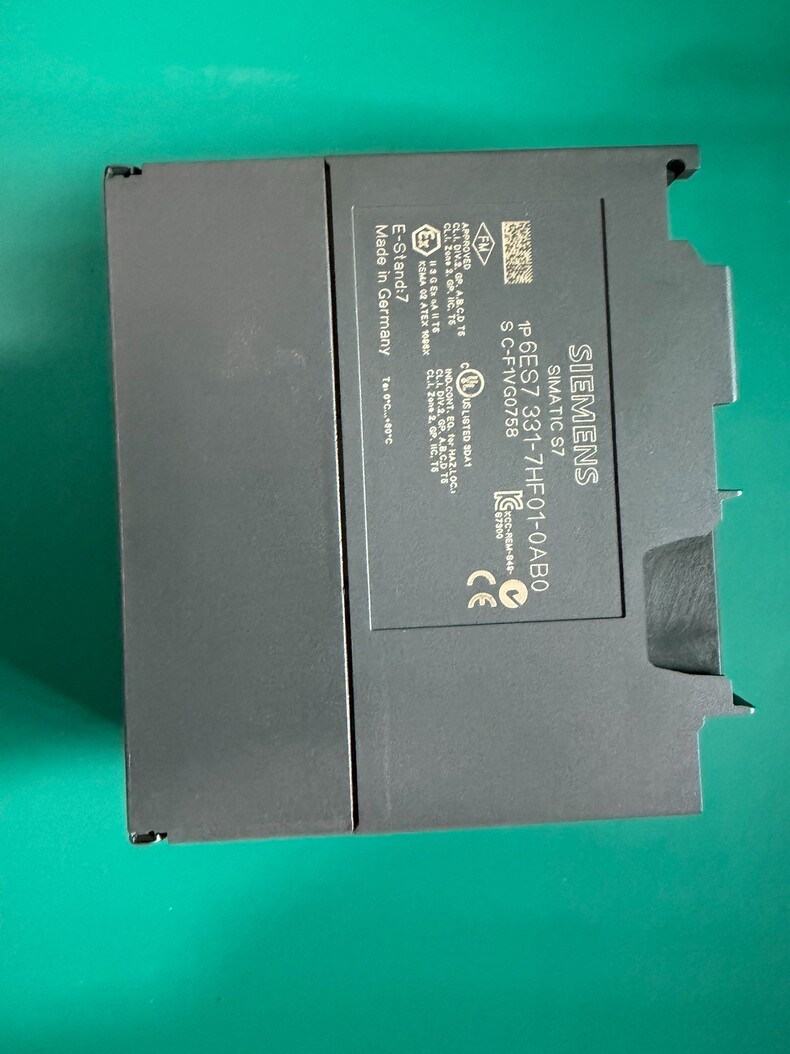

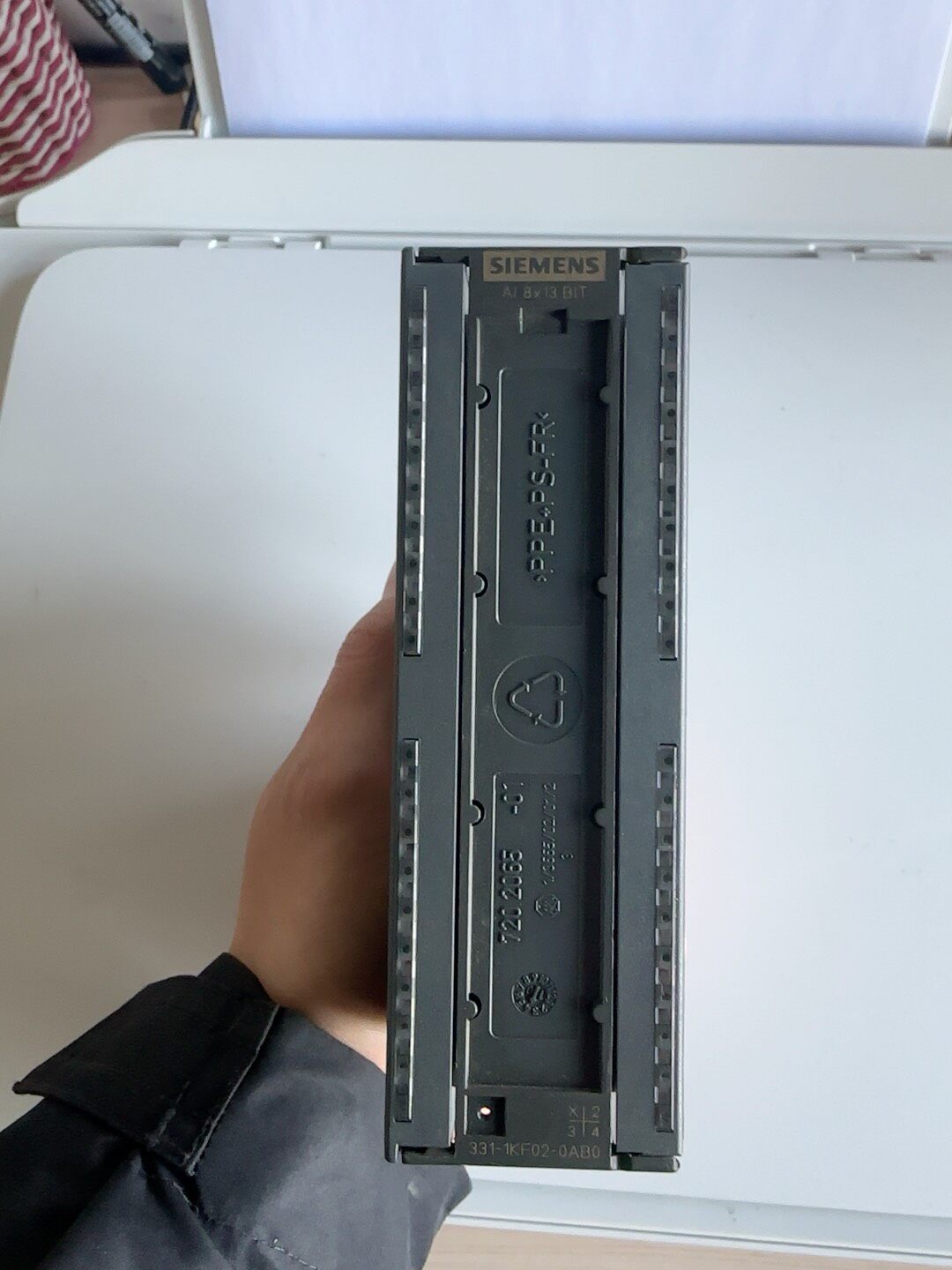

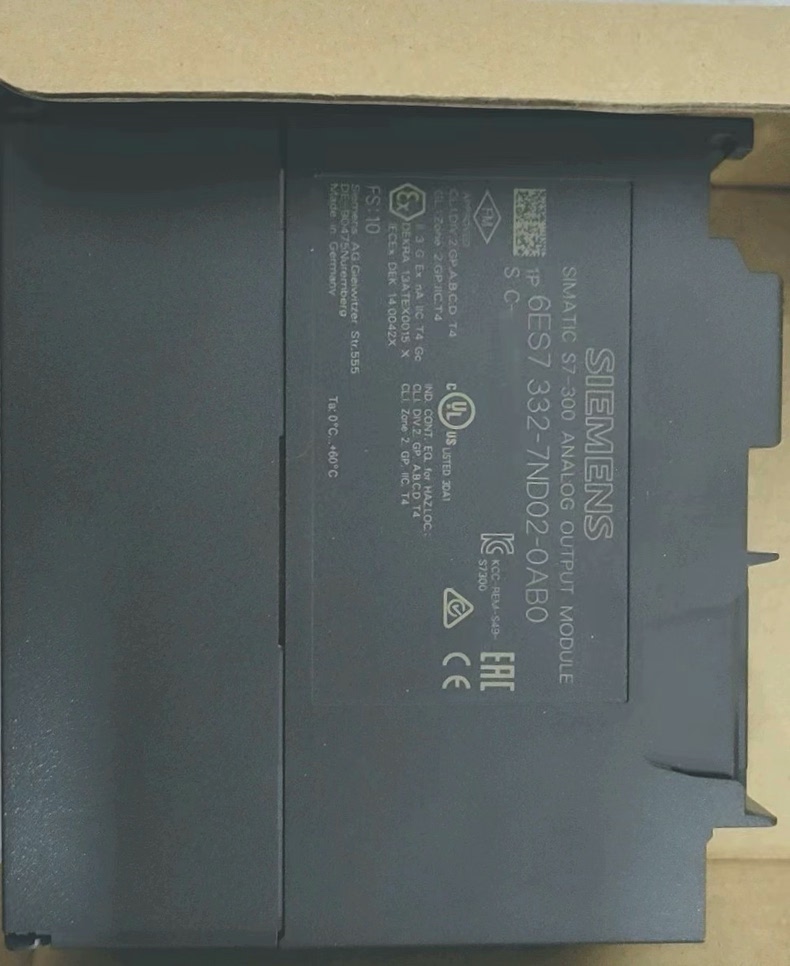

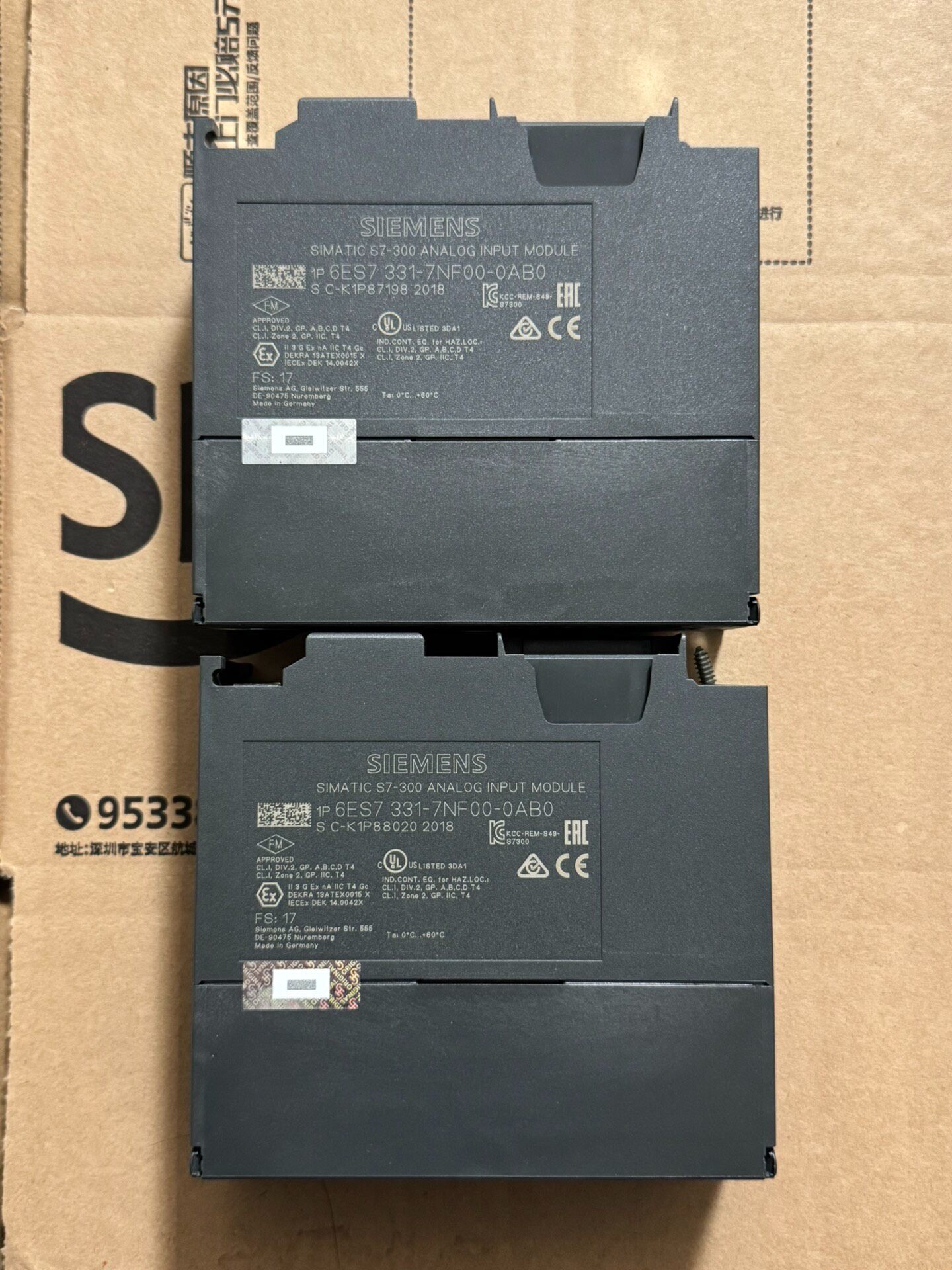

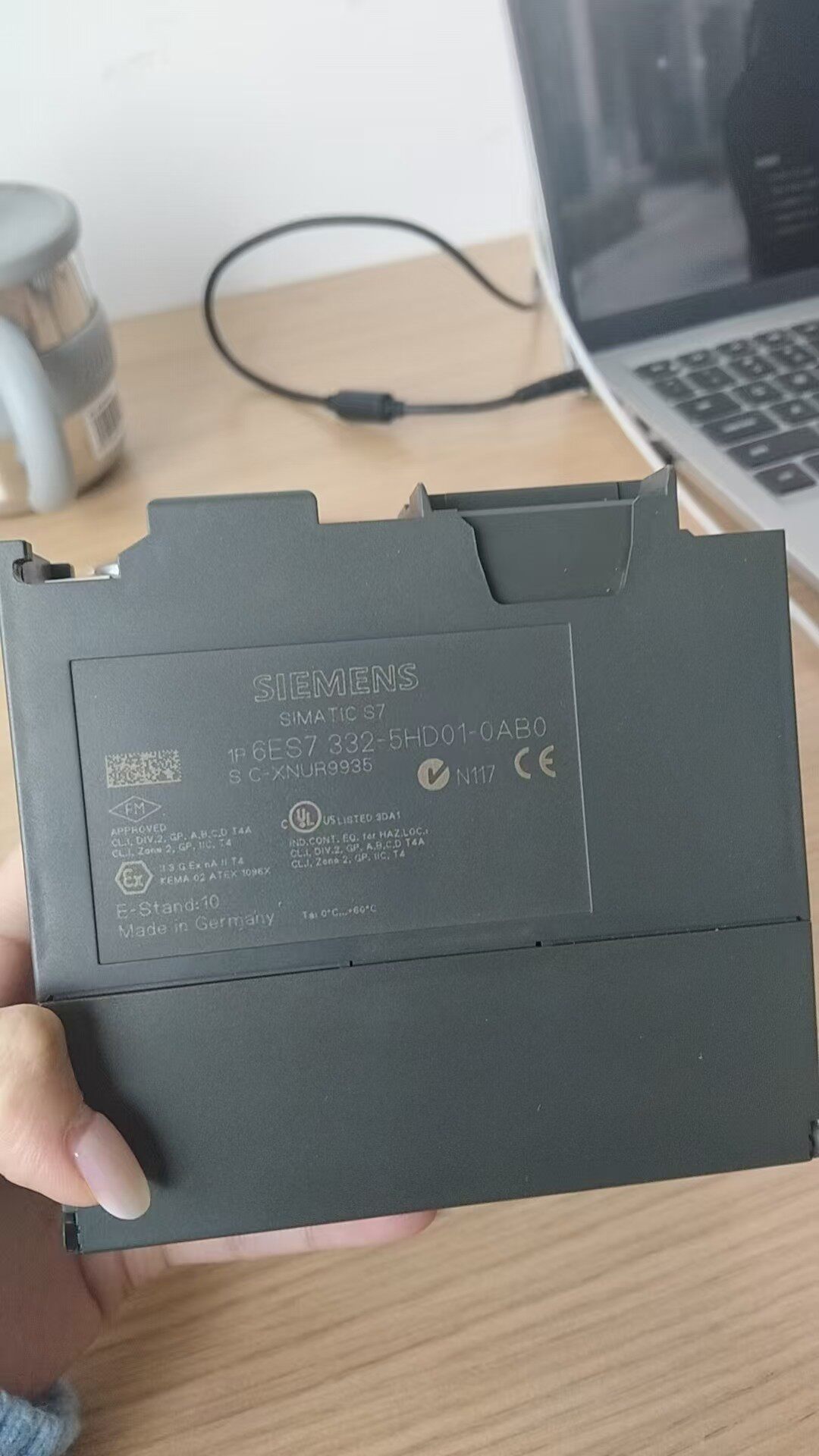

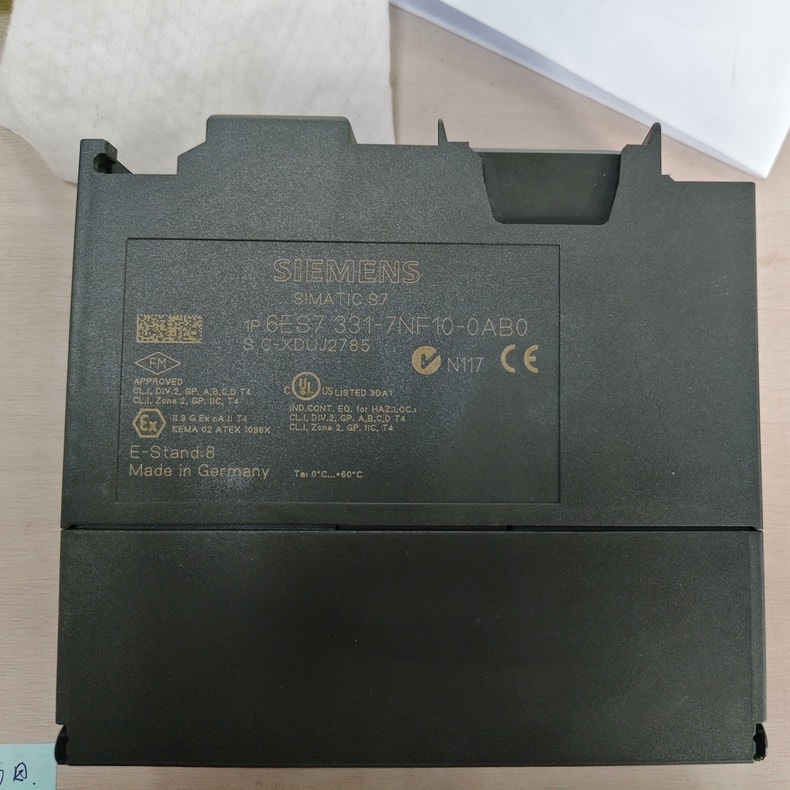

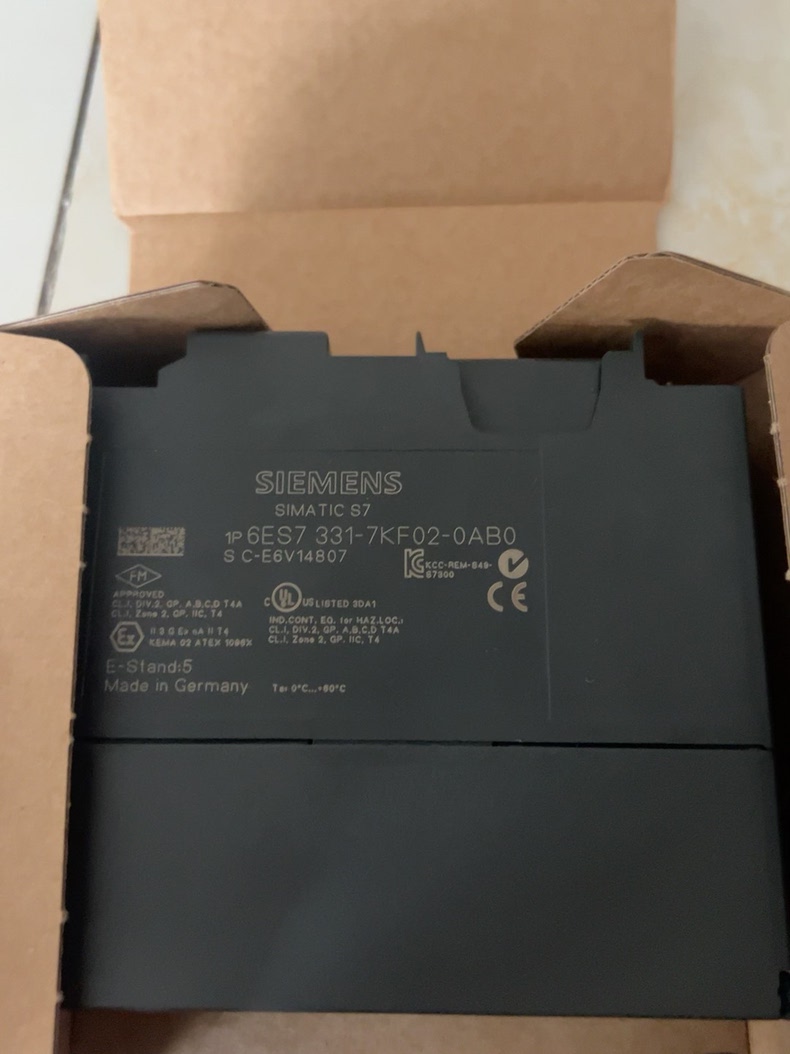

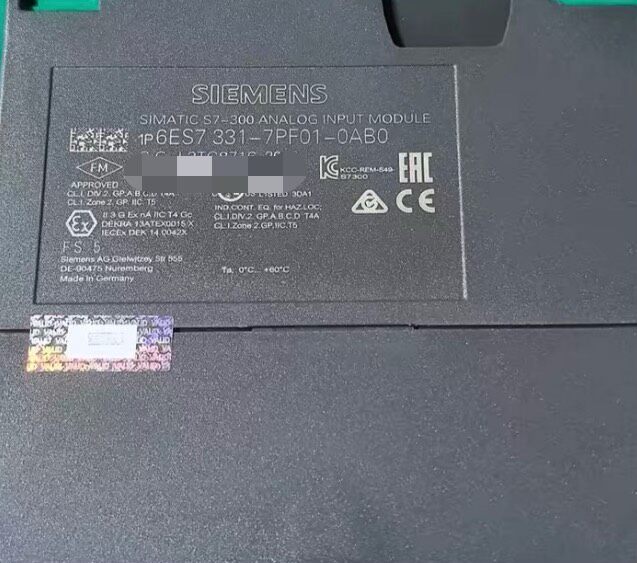

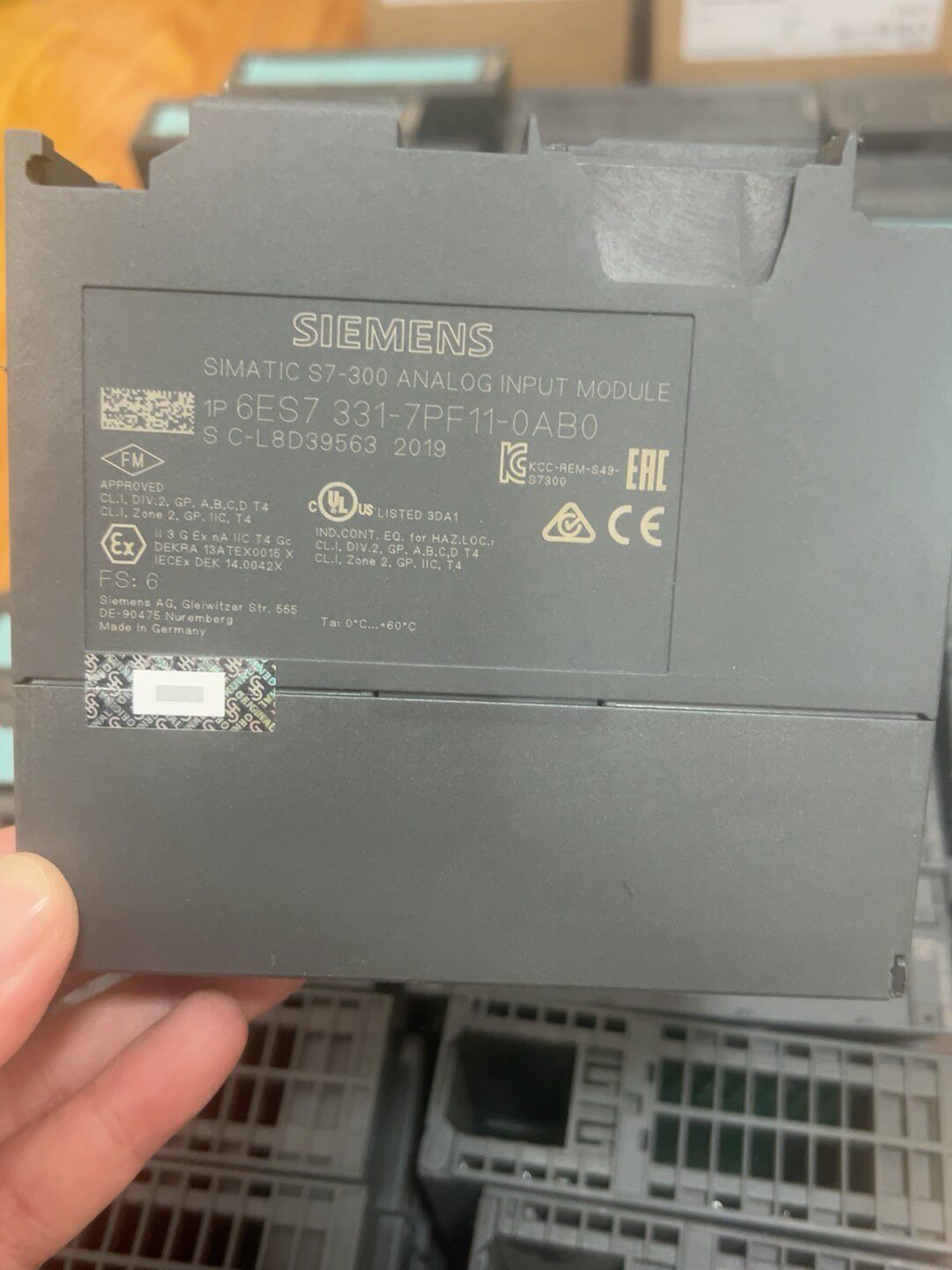

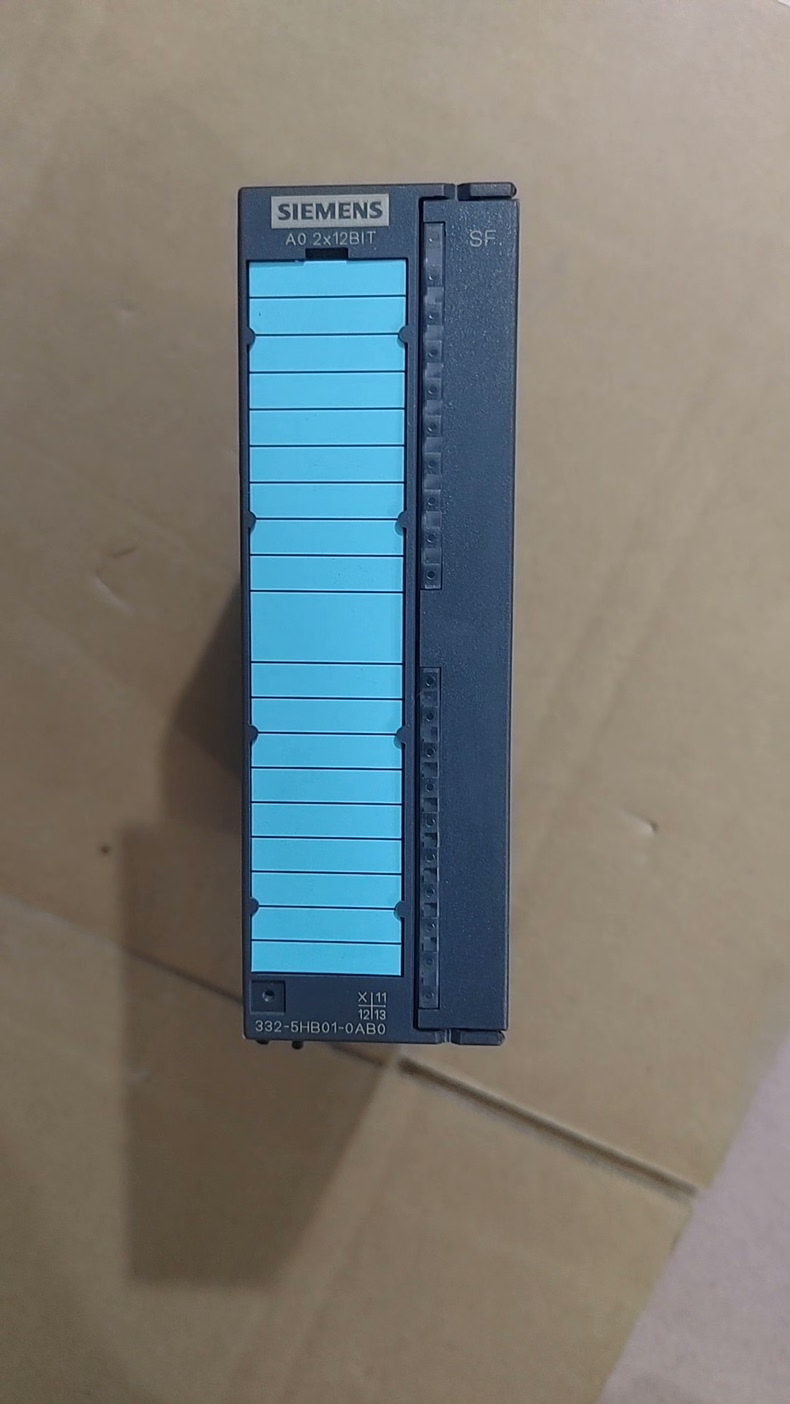

  Аналоговые модули (SM 331 / SM 332): Модули аналогового ввода (AI) и вывода (AO) с разрешением до 16 бит. Обеспечивают работу со стандартными унифицированными сигналами тока (0/4–20 мА) и напряжения ($\pm10$ В). Поддерживают прямое подключение термосопротивлений (RTD/Pt100) и термопар (TC) без внешних нормирующих преобразователей.

2. Коммуникационные процессоры (CP — Communication Processors)

Разгружают центральный процессор (CPU) от задач ведения протоколов связи, предоставляя контроллеру дополнительные сетевые интерфейсы.

  Сети Ethernet/PROFINET (CP 343-1): Обеспечивают интеграцию S7-300 в верхний уровень автоматизации (связь со SCADA-системами, MES, другими ПЛК). Поддерживают функции обмена данными по протоколам TCP/IP, UDP, а также удаленное программирование.

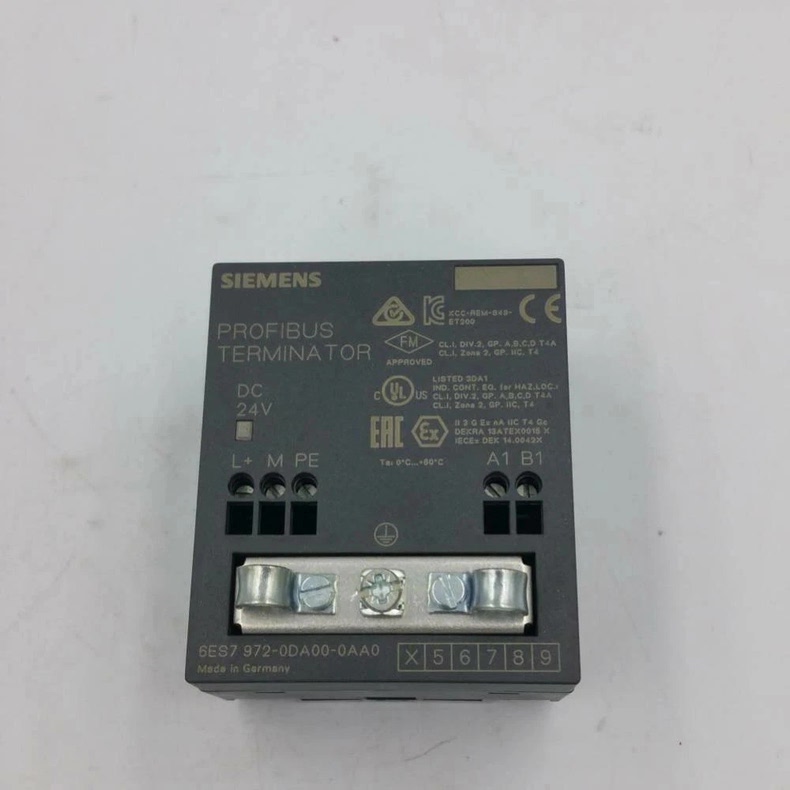

  Сети PROFIBUS (CP 342-5): Позволяют подключать контроллер к классической полевой шине PROFIBUS DP в качестве ведущего (Master) или ведомого (Slave) устройства.

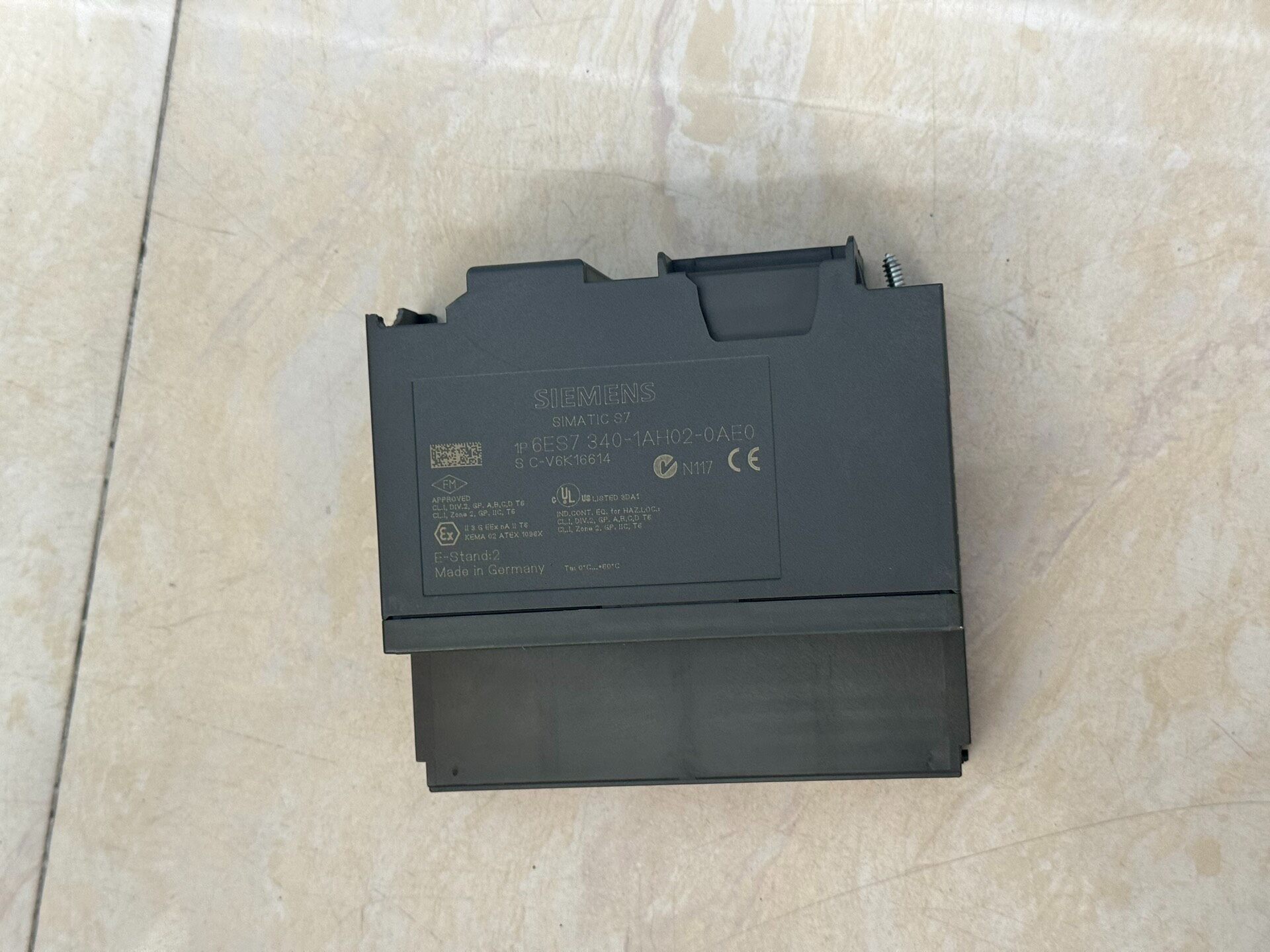

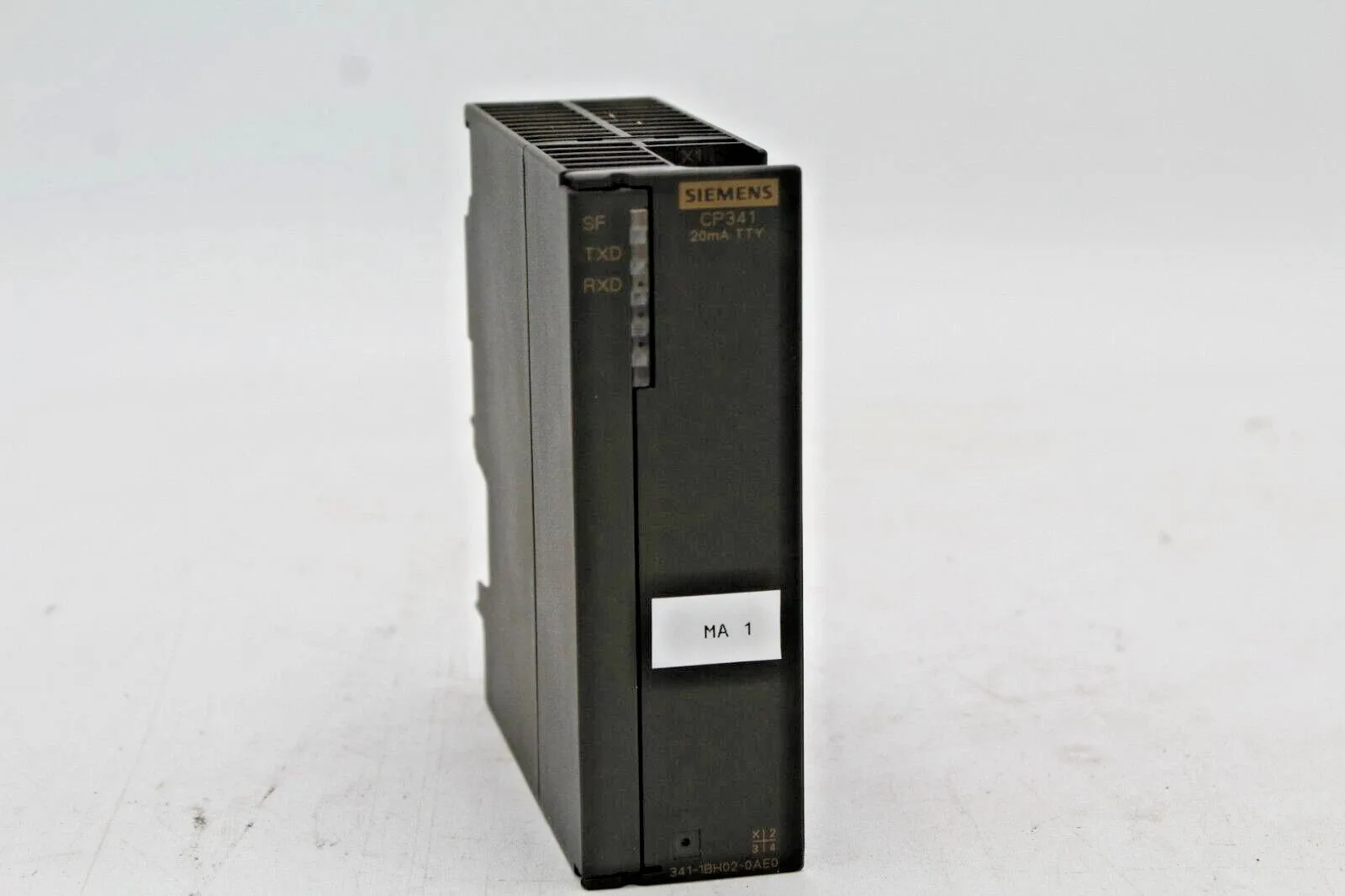

  Интерфейсы Точка-Точка (CP 340 / CP 341): Используются для интеграции стороннего оборудования по последовательным интерфейсам RS-232, RS-422/485 (поддержка протоколов Modbus RTU, ASCII, 3964R).

3. Функциональные модули (FM — Function Modules)

Интеллектуальные модули со встроенным микропроцессором, которые автономно выполняют технологические задачи, требующие высокой скорости и точности, не нагружая время цикла основного контроллера.

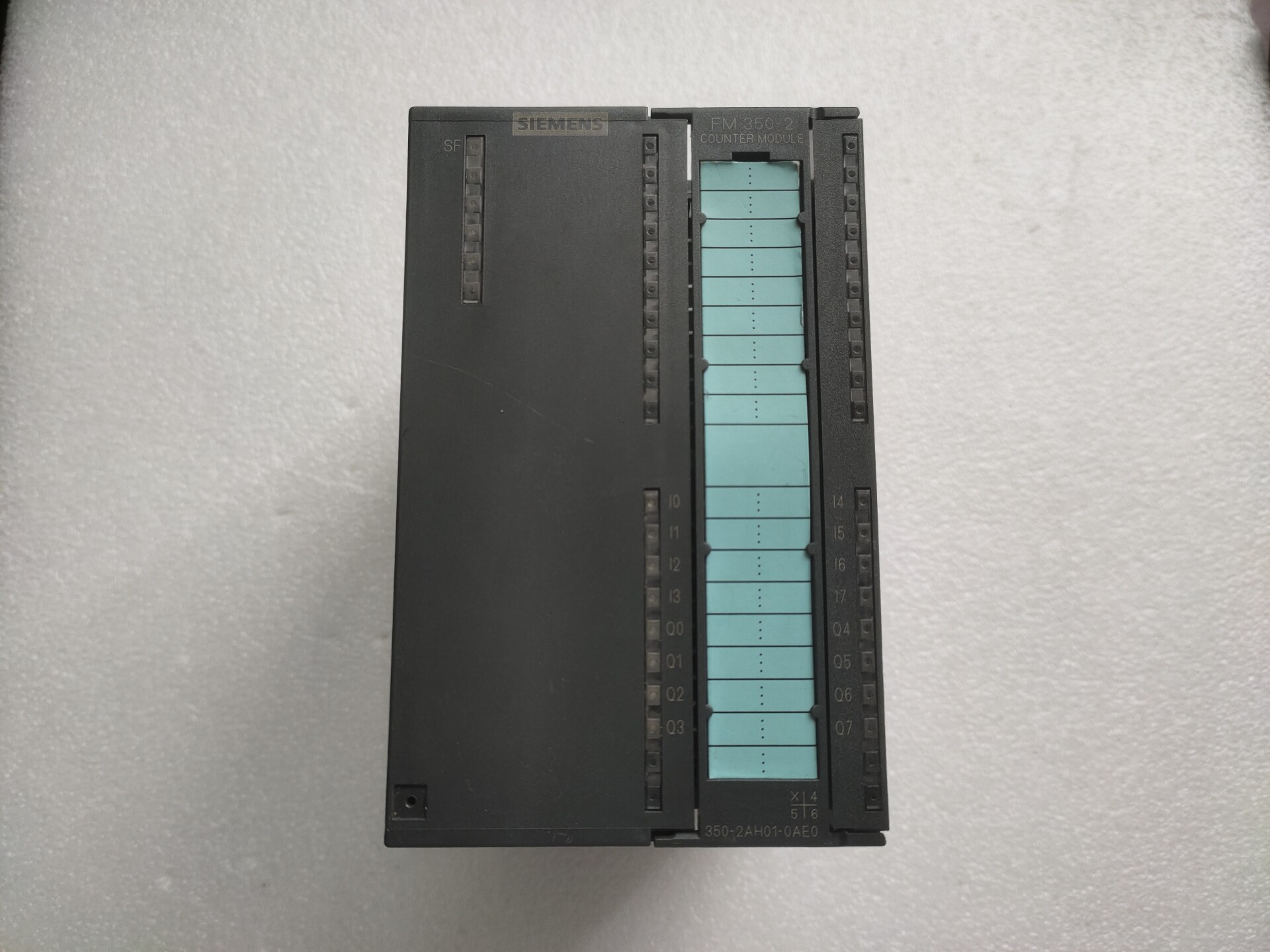

  FM 350 (Скоростной счет): Модули для обработки высокочастотных импульсов от инкрементальных и абсолютных энкодеров (счет, измерение частоты и скорости вращения).

  FM 351 / FM 352 (Позиционирование): Специализированные решения для точного позиционирования осей и управления шаговыми или сервоприводами.

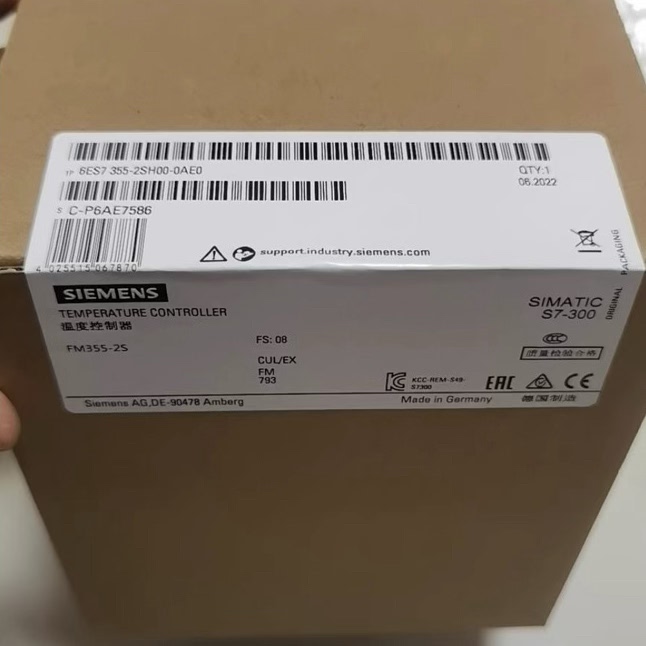

  FM 355 (PID-регулирование): Автономные многоканальные регуляторы для систем управления температурой, давлением или расходом. Контур регулирования продолжает функционировать даже при остановке центрального процессора CPU.

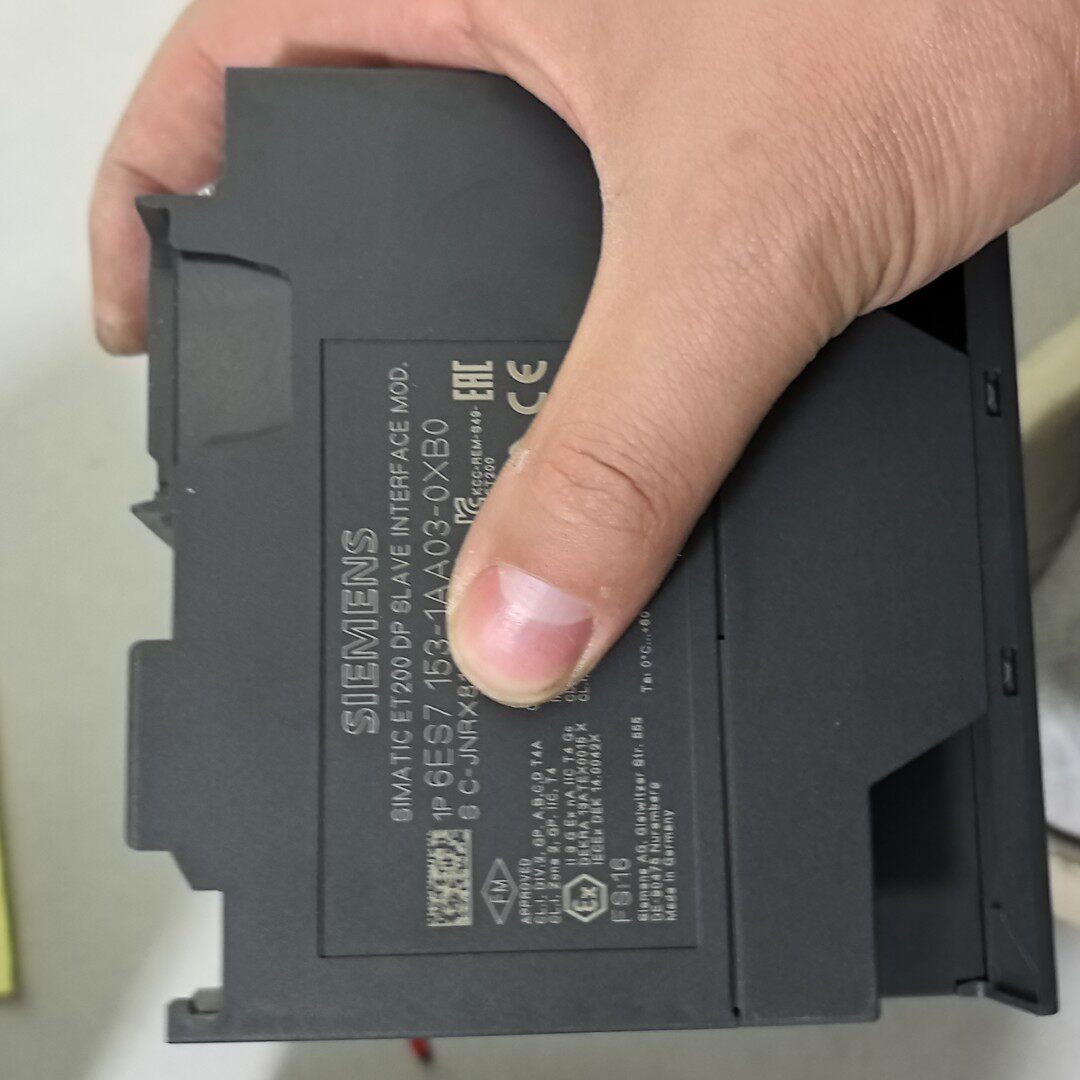

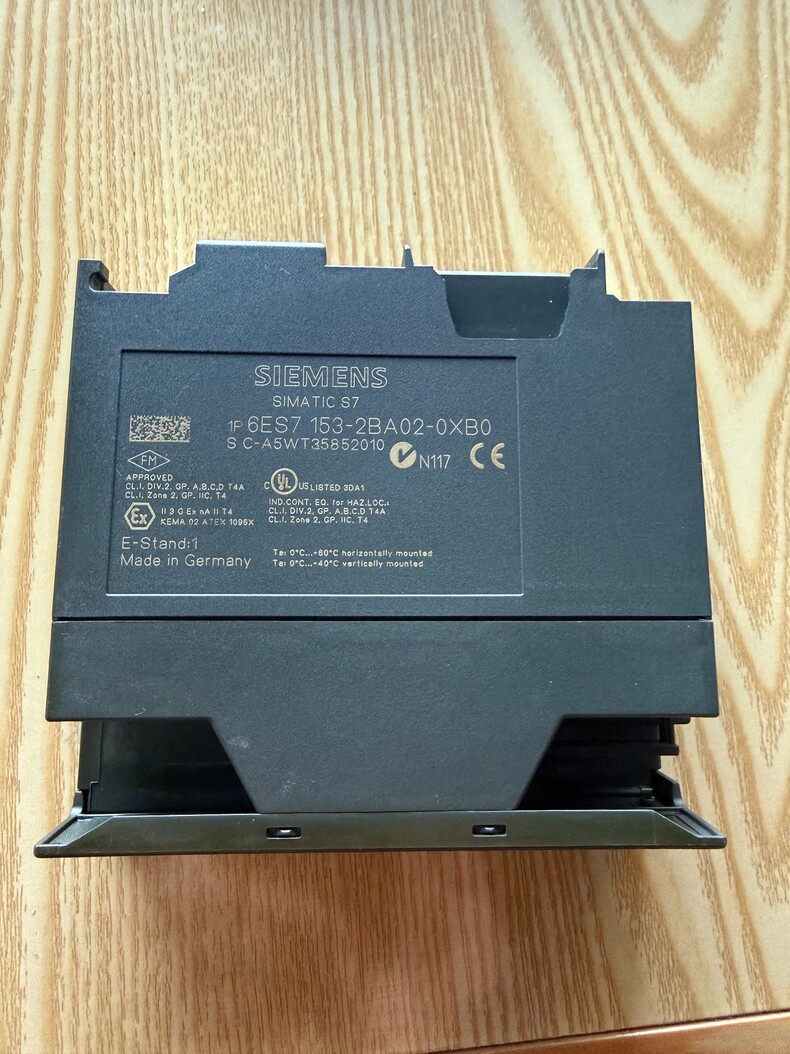

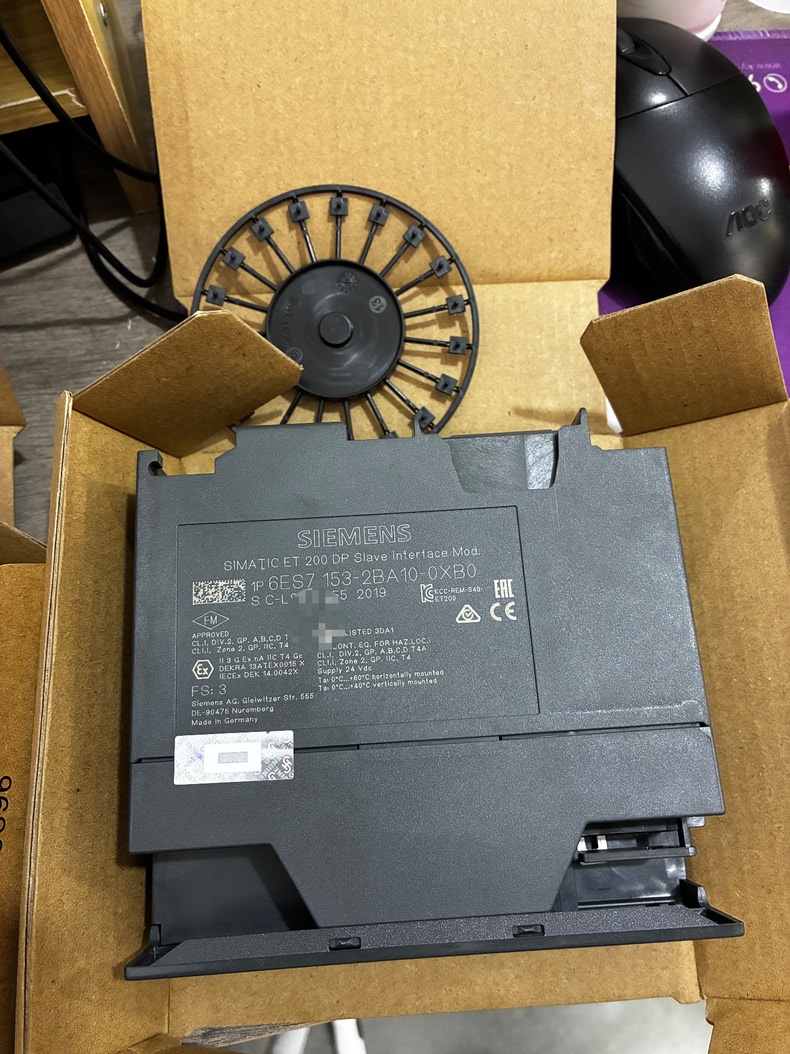

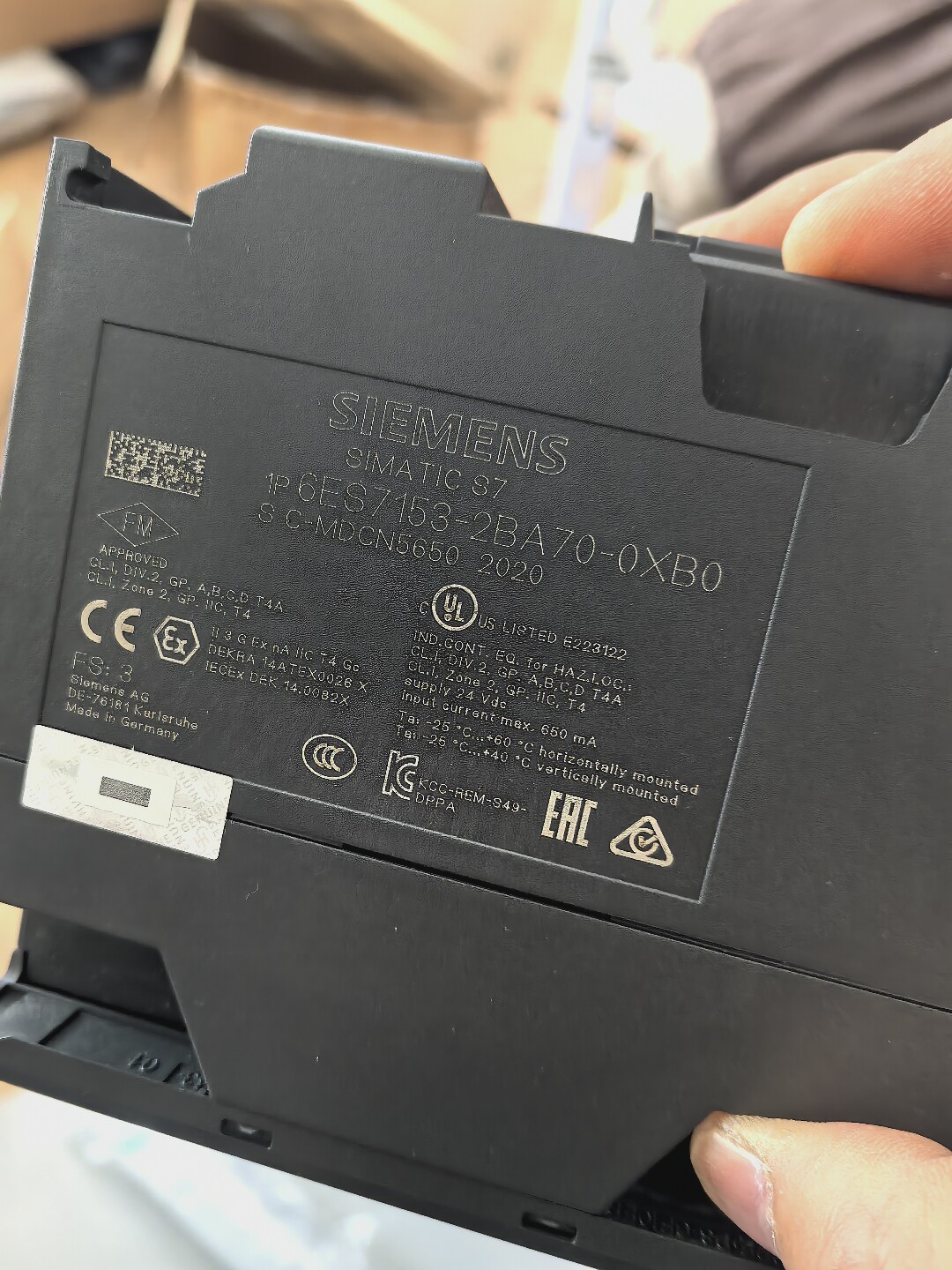

4. Интерфейсные модули (IM — Interface Modules)

Применяются для построения многорядных (многостоечных) конфигураций контроллера в рамках одного шкафа автоматики, когда периферийные платы не помещаются на одной монтажной рейке.

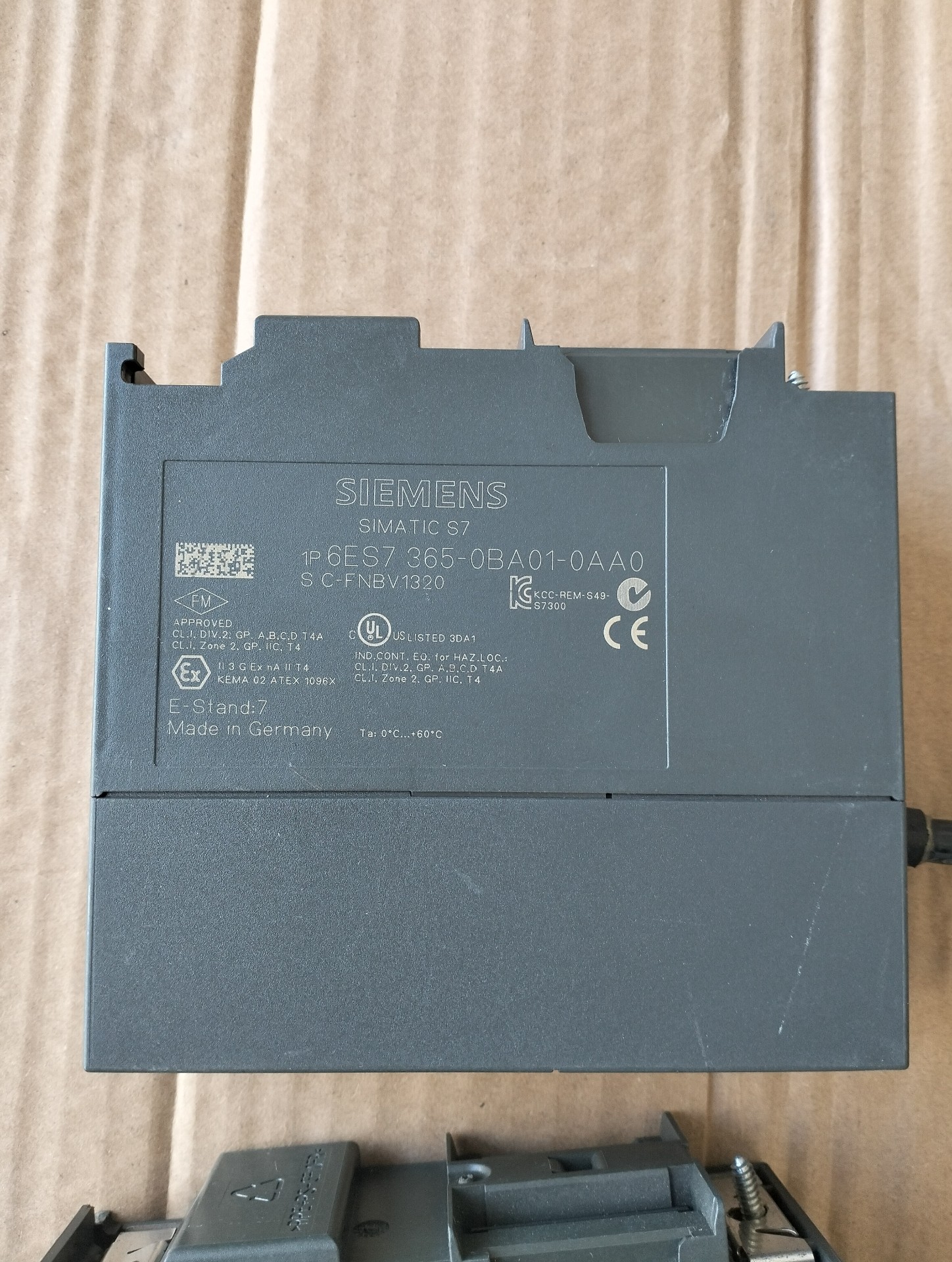

  Модификации (IM 360 / IM 361 / IM 365): Обеспечивают высокоскоростную трансляцию системной шины данных от базовой стойки (где установлен CPU) к стойкам расширения. Позволяют расширить единый контроллер S7-300 до 4 монтажных стоек (до 32 модулей суммарно).

5. Блоки питания (PS — Power Supplies)

Специализированные стабилизированные источники питания серии PS 307 (номинальные токи 2А, 5А и 10А). Они имеют единый конструктив с модулями S7-300, устанавливаются на ту же профильную шину и преобразуют сетевое напряжение ~120/230 В в системные =24 В постоянного тока для питания процессора и внутренних цепей модулей расширения.
