Модуль

1. Модули для платформы SIMATIC S7-1500 (и станций ET 200MP)

Это самое современное поколение сигнальных и технологических модулей высокой плотности каналов (до 32 или 64 в одном модуле) с единым форм-фактором.

    SM (Signal Modules): Дискретные (DI/DQ) и аналоговые (AI/AQ) модули. Аналоговые обладают разрешением до 16/24 бит и встроенной фильтрацией помех.

    TM (Technology Modules): Специализированные модули для быстрого счета (до 200 кГц), измерения частоты, работы с энкодерами (SSI/инкрементальные) и точного позиционирования.

    CM/CP (Communication Modules/Processors): Модули для расширения сетевых возможностей (дополнительные порты Ethernet, PROFIBUS, RS-422/485, IO-Link).

    Особенности: Наличие светодиодного индикатора на каждом канале, поддержка функции MSO/MSI (одновременное чтение/запись данных несколькими CPU) и единый 40-полюсный фронтальный соединитель.

2. Модули для платформы SIMATIC S7-1200

Компоненты для этой серии делятся на два типа по способу монтажа, что позволяет гибко и компактно использовать пространство в шкафу автоматизации.

    SM (Signal Modules): Стандартные модули ввода-вывода, которые устанавливаются справа от процессора (до 2 или 8 модулей в зависимости от типа CPU).

    SB (Signal Boards) / CB (Communication Boards): Уникальные малоканальные платы, которые устанавливаются непосредственно на лицевую панель CPU, не увеличивая физические габариты контроллера (например, плата на 2 дискретных входа или порт RS-485).

    CM (Communication Modules): Сетевые модули (AS-i, PROFIBUS Master/Slave, GPRS/LTE, RS-232), устанавливаемые слева от CPU (до 3 модулей).

3. Модули для платформы SIMATIC S7-400

Сверхнадежные модули промышленного класса для установки в монтажные стойки (шасси UR1/UR2). Разработаны для тяжелых условий и непрерывных производств.

    SM (Signal Modules): Мощные модули ввода-вывода с аппаратной поддержкой прерываний и глубокой диагностикой.

    FM (Function Modules): Интеллектуальные технологические модули со встроенным микропроцессором для разгрузки центрального CPU (позиционирование, управление кулачковыми механизмами, ПИД-регулирование).

    CP (Communications Processors): Высокопроизводительные сетевые процессоры для организации резервированных сетей Industrial Ethernet и PROFIBUS.

    Особенности: Полная поддержка «горячей замены» (Hot Swapping) — модули можно извлекать и вставлять на работающем контроллере без остановки технологического процесса.

4. Модули для платформы SIMATIC S7-300 (и станций ET 200M)

Классические модули, ставшие промышленным стандартом за последние два десятилетия. Имеют безшинную конструкцию (шина данных формируется с помощью П-образных соединителей с тыльной стороны).

    SM (Signal Modules): Широкий выбор модификаций дискретных и аналоговых сигналов с различным уровнем напряжения (от 24 В постоянного тока до 230 В переменного тока) и релейными выходами.

    FM (Function Modules): Модули для решения специализированных задач (например, FM 350 — скоростной счет, FM 352 — электронный кулачковый контроллер).

    CP (Communications Processors): Модули связи (CP 343-1 для Ethernet/PROFINET, CP 341 для Modbus RTU/ASCII через RS-485).

5. Модули для платформы SIMATIC S7-200

Историческая линейка модулей расширения (серия EM — Extension Modules), использовавшаяся для увеличения каналов классических микроконтроллеров CPU 22x.

    EM (Extension Modules): Простые и надежные модули дискретного (EM 221/222/223) и аналогового (EM 231/232/235) ввода-вывода. Подключались друг к другу последовательно с помощью встроенного плоского шлейфа.

    Специализированные модули: Включали в себя модули температурных датчиков (термопары/термосопротивления EM 231) и сетевые модули (EM 277 для подключения ПЛК к сети PROFIBUS DP в качестве ведомого устройства - Slave).

6. Системы распределенной периферии SIMATIC ET 200

Это специализированные станции распределенного ввода-вывода, предназначенные для выноса модулей из центрального шкафа непосредственно к технологическому оборудованию по сетям PROFINET или PROFIBUS.

    Для шкафного монтажа (IP20):

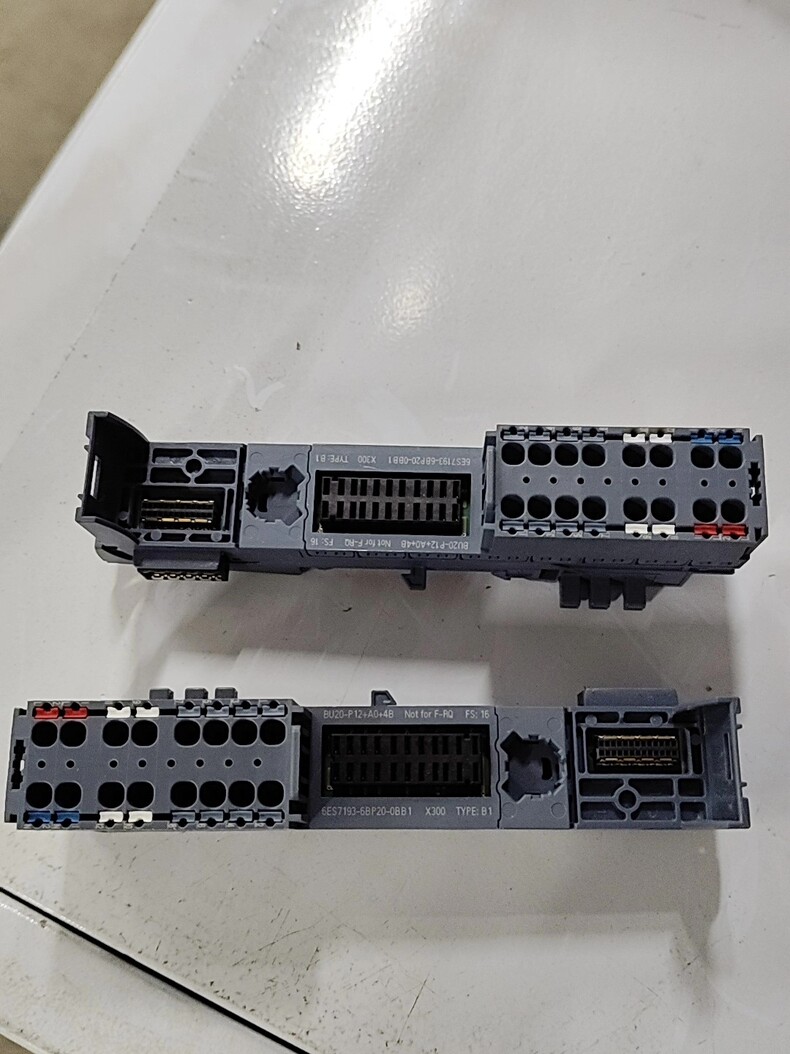

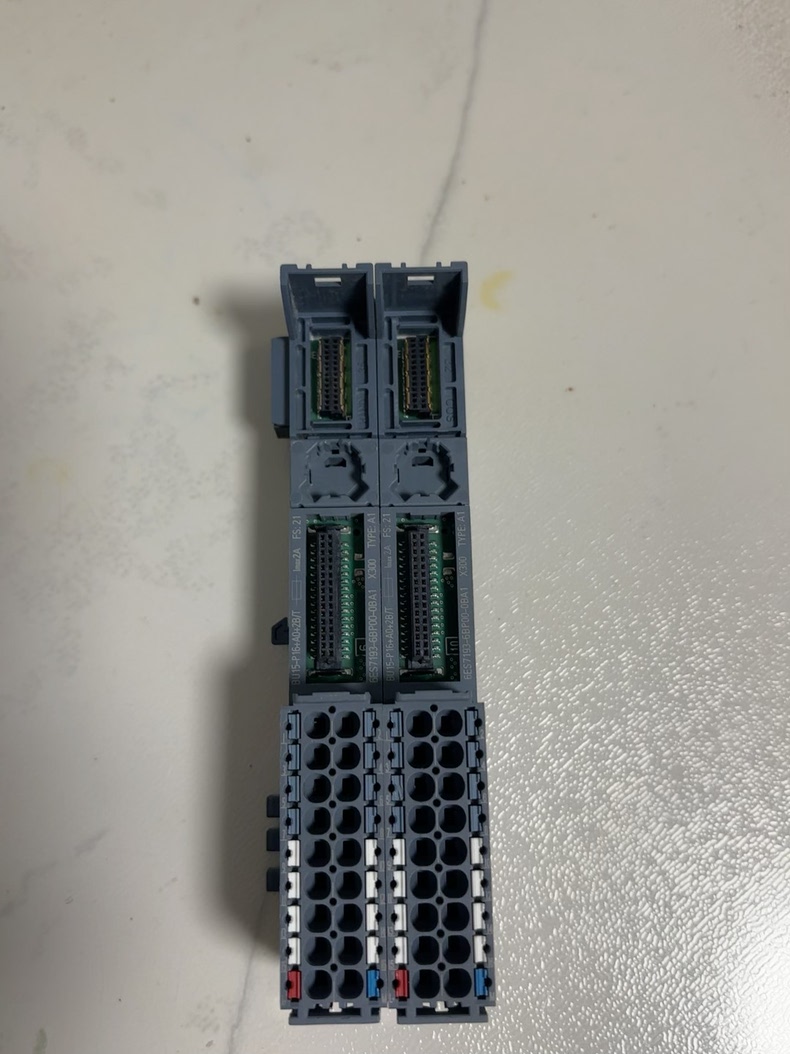

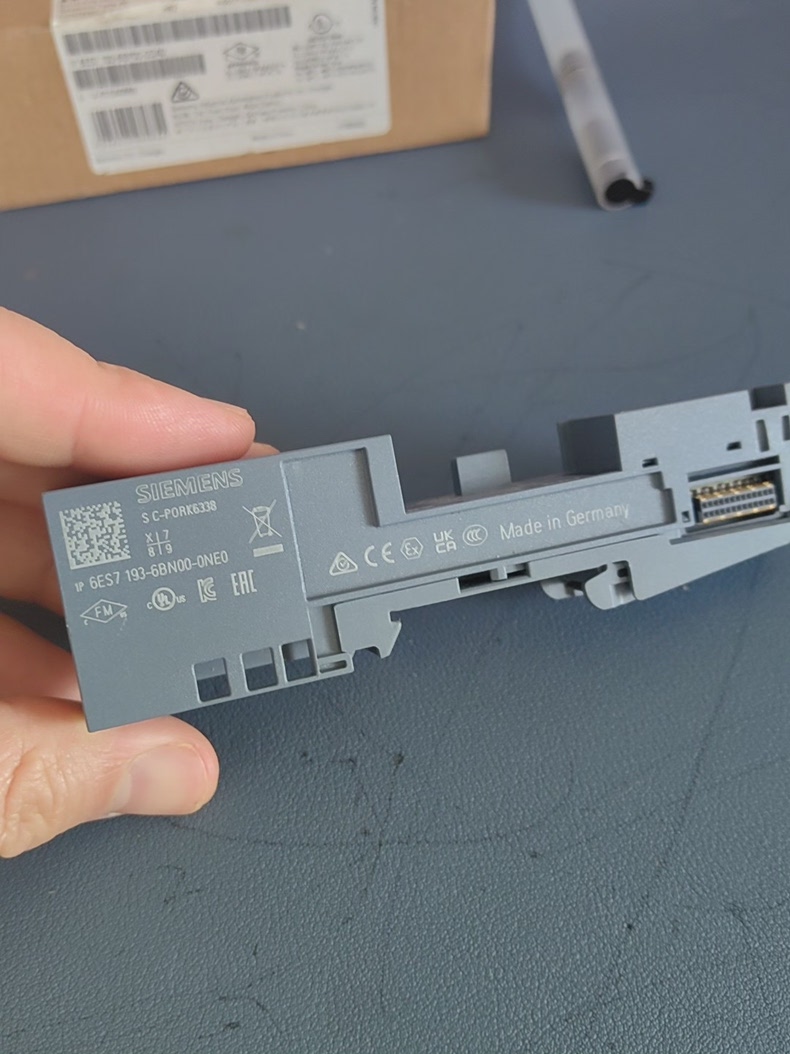

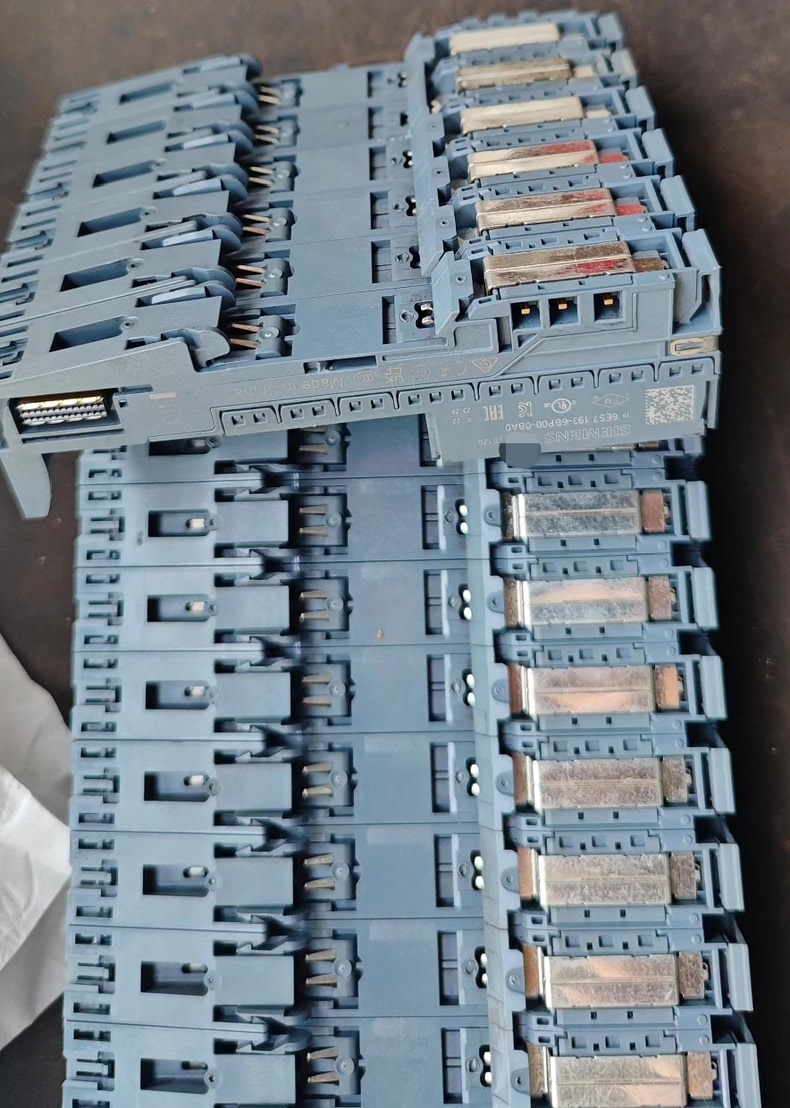

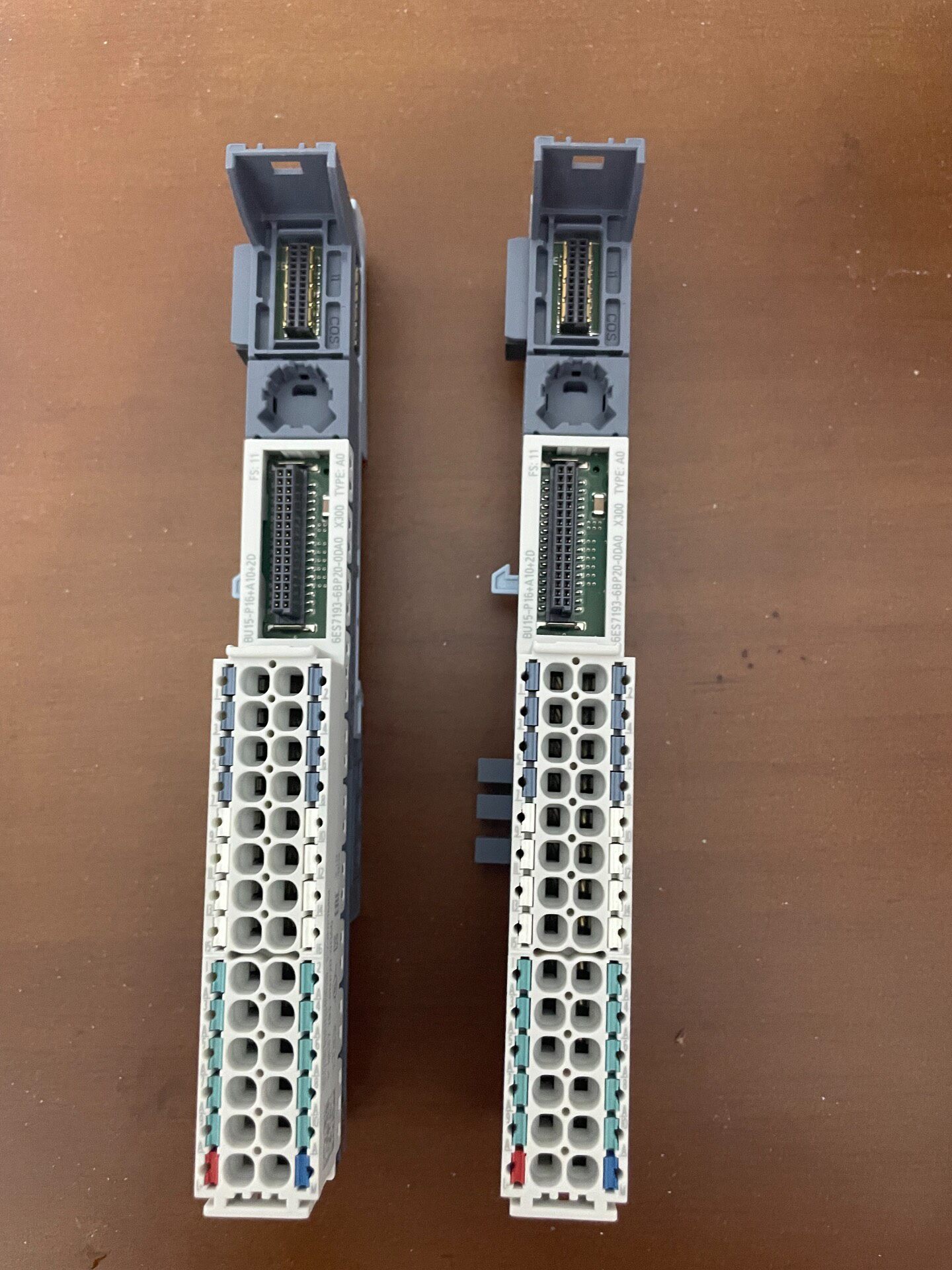

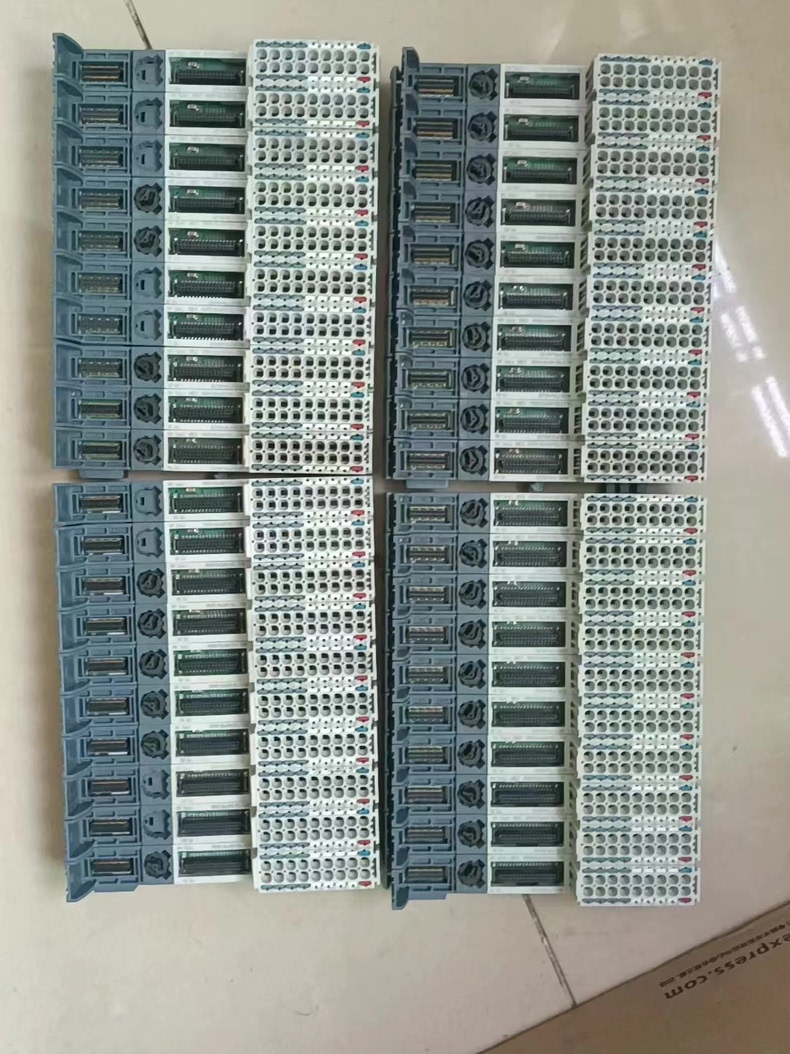

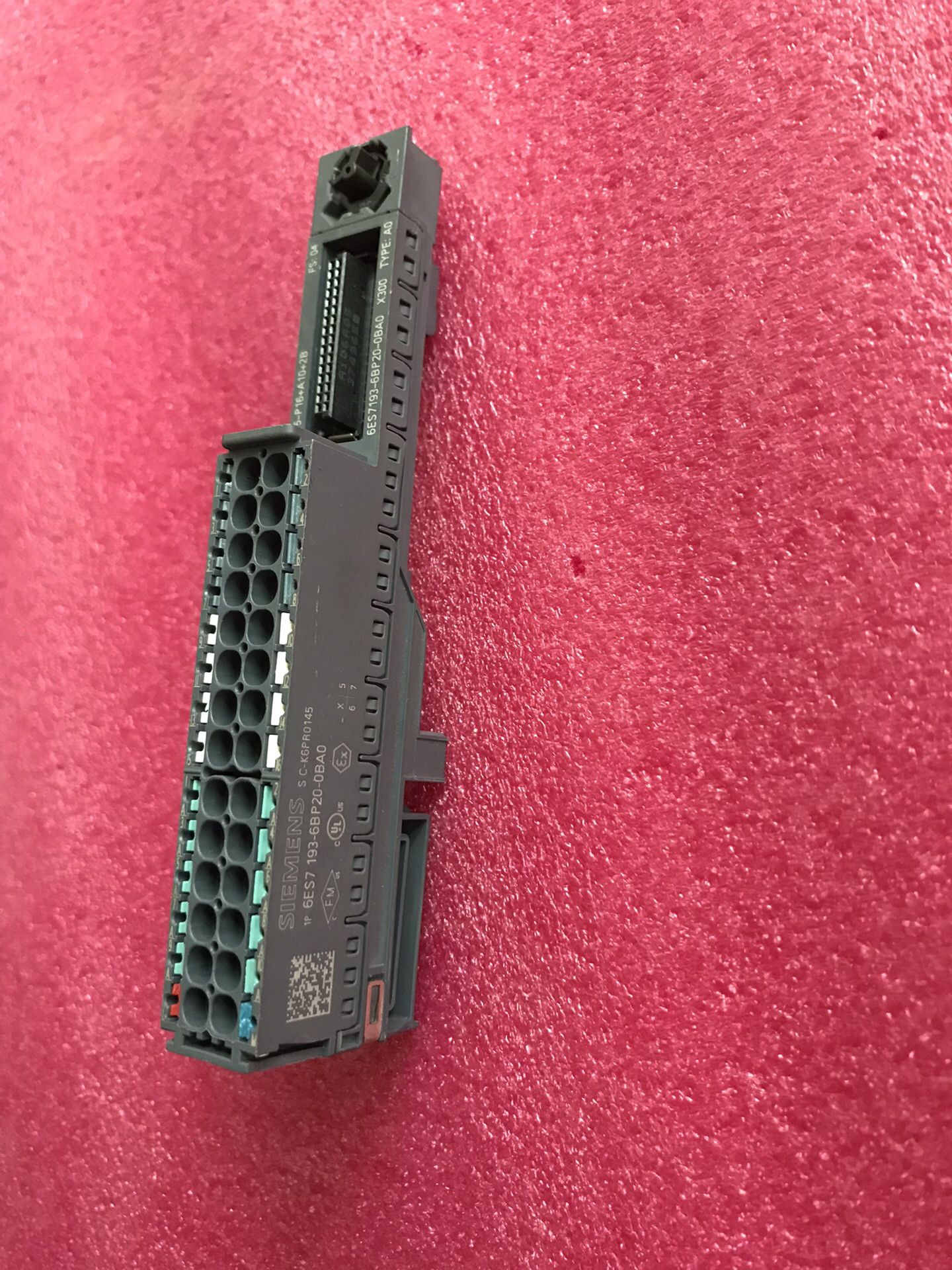

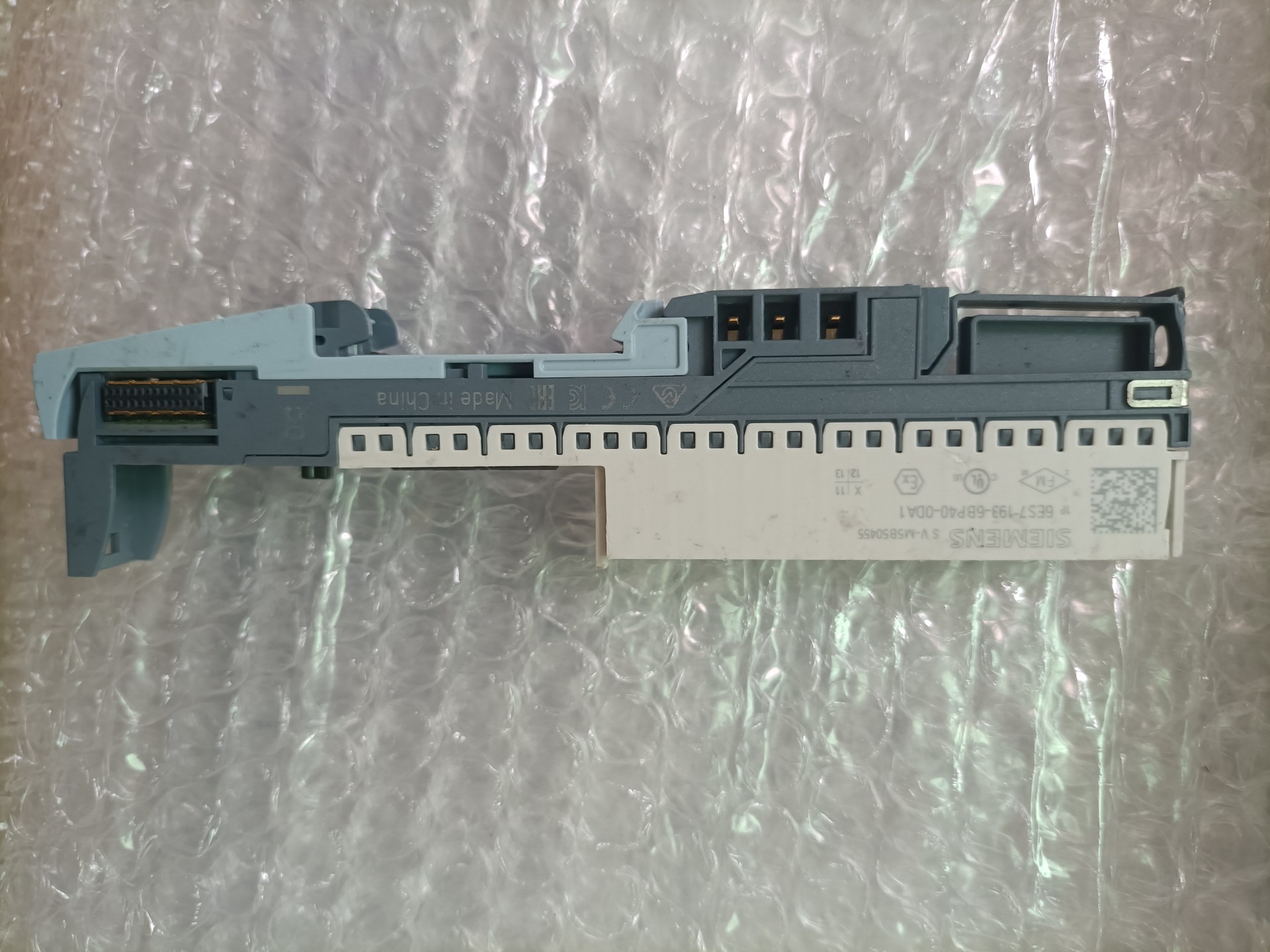

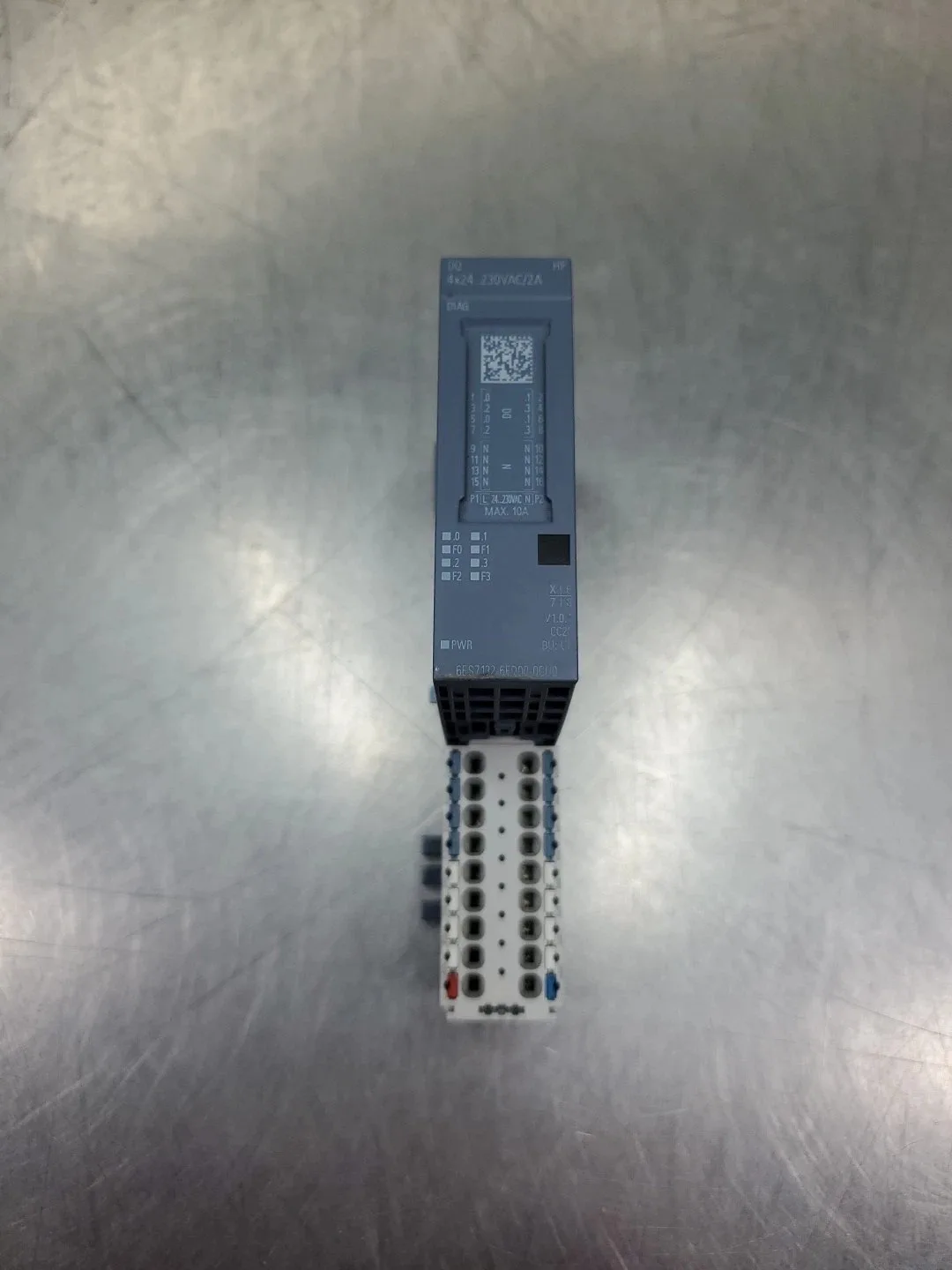

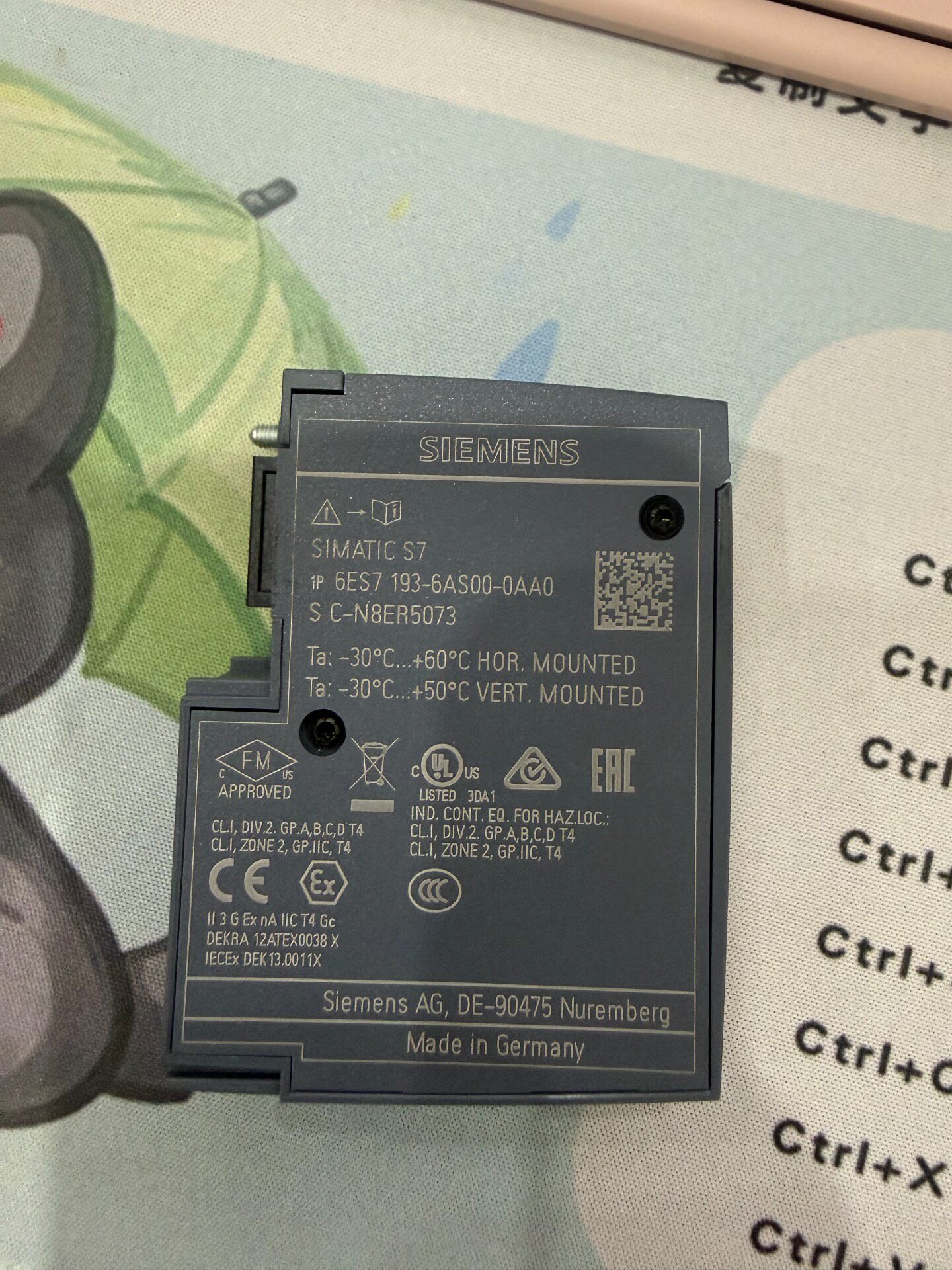

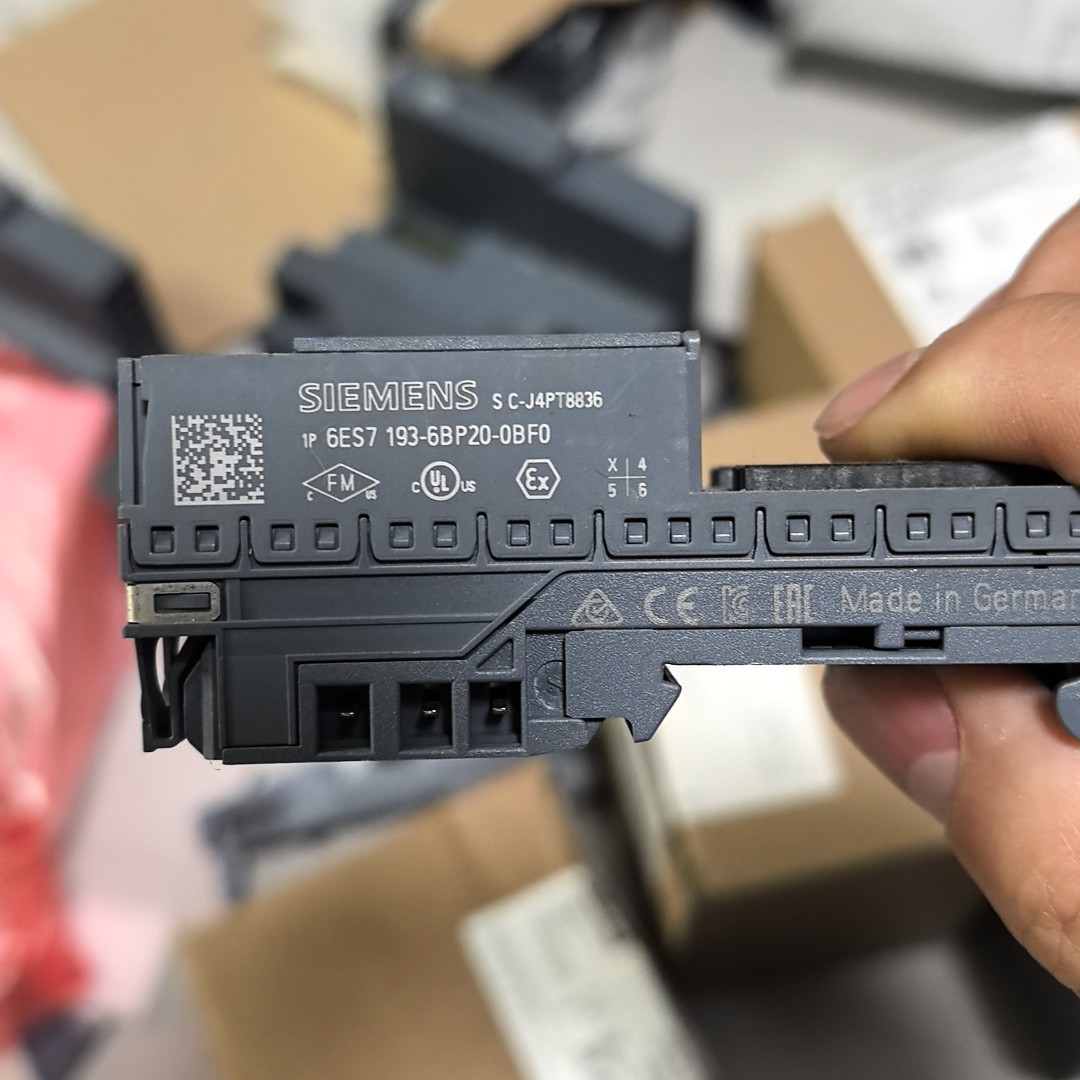

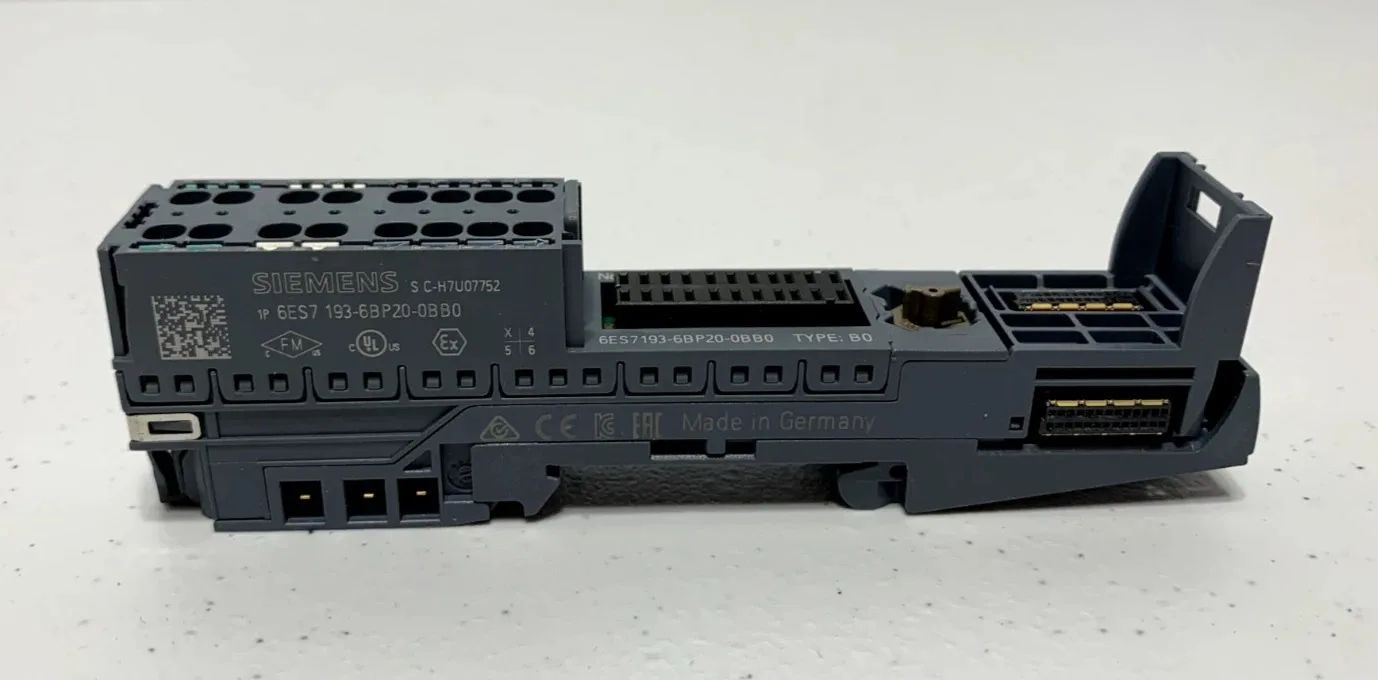

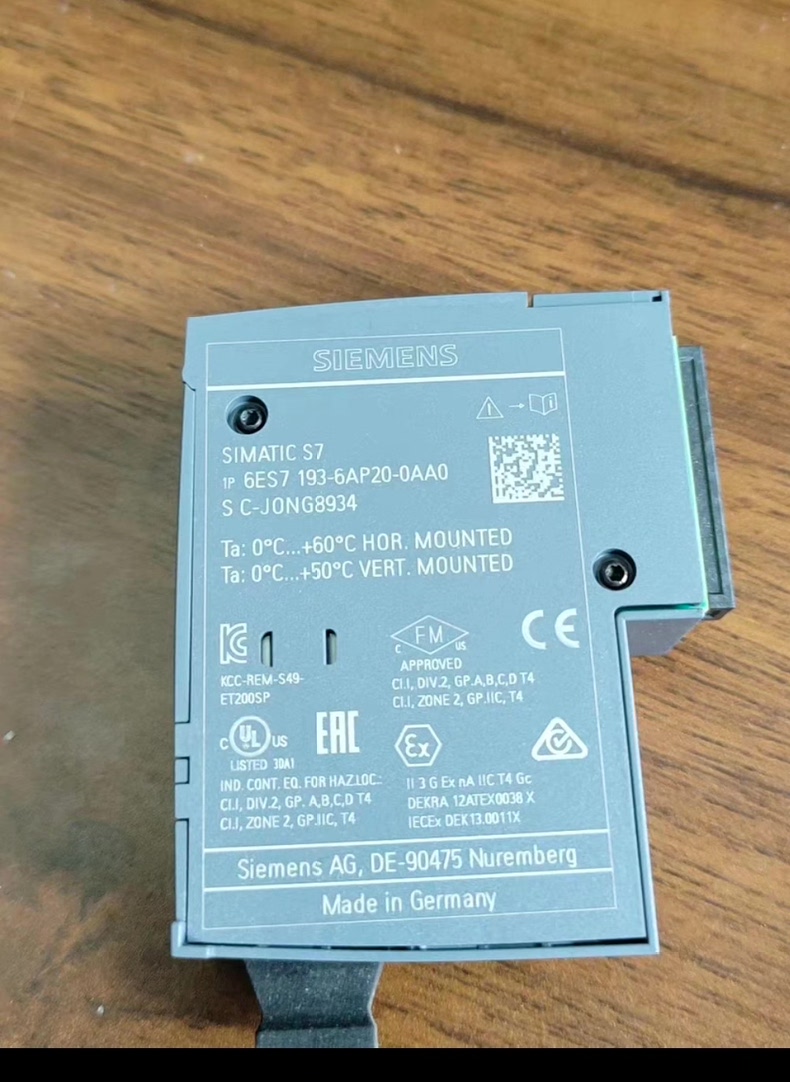

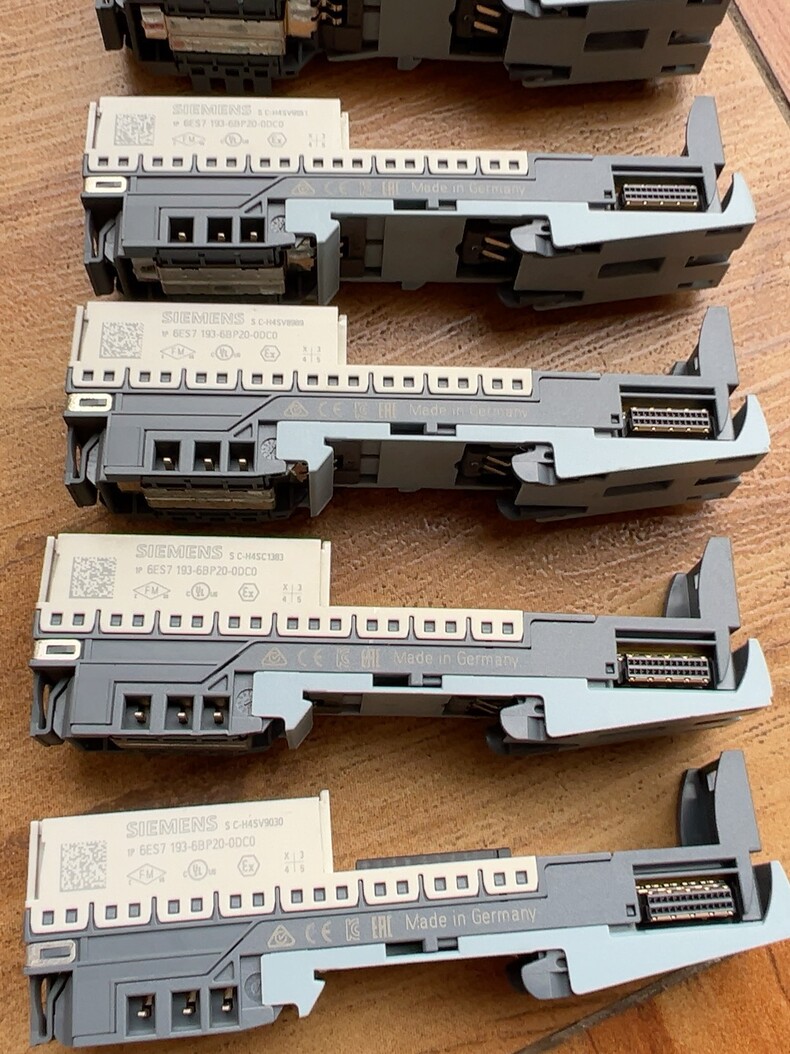

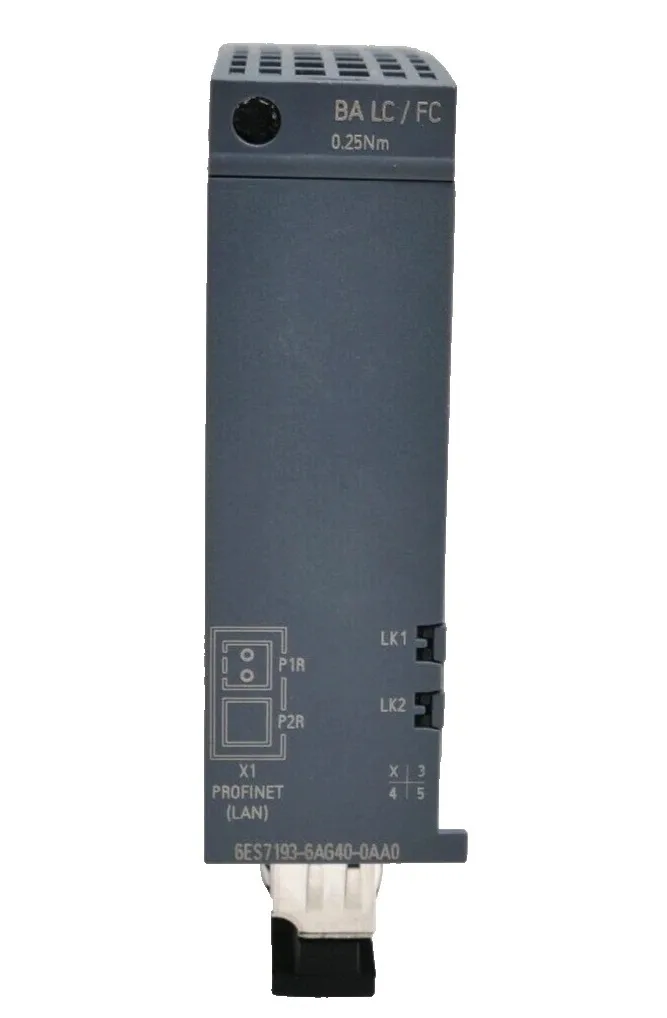

    ET 200SP (Scalable Peripheral): Современная ультракомпактная модульная система. Использует поканальную архитектуру (модули от 15 мм) и терминальные блоки (BaseUnits) с пружинными клеммами Push-in. Поддерживает «горячую» замену модулей и функции безопасности (Failsafe).

    ET 200MP: Система высокой плотности каналов, разработанная в едином конструктиве с модулями S7-1500.

    ET 200M: Станция, построенная на базе классических сигнальных модулей S7-300.

    Для бесшкафного монтажа на оборудовании (IP65/IP67):

    ET 200pro: Высокофункциональная модульная система в прочном пластиковом корпусе, устойчивая к механическим воздействиям. Позволяет собирать конфигурацию из сигнальных модулей, RFID-систем и пускателей двигателей.

    ET 200AL (Acyclic Line): Сверхкомпактная моноблочная система с минимальным весом для подвижных механизмов (например, робототехнических рук).

    ET 200eco PN: Моноблочные (немодульные) прочные блоки в литом металлическом корпусе с фиксированным набором каналов для жестких условий эксплуатации.
